一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-856

• 子系列:HFS-856

• 栅格:10 mm

• 被测器件/触点:PICO2, MM8030

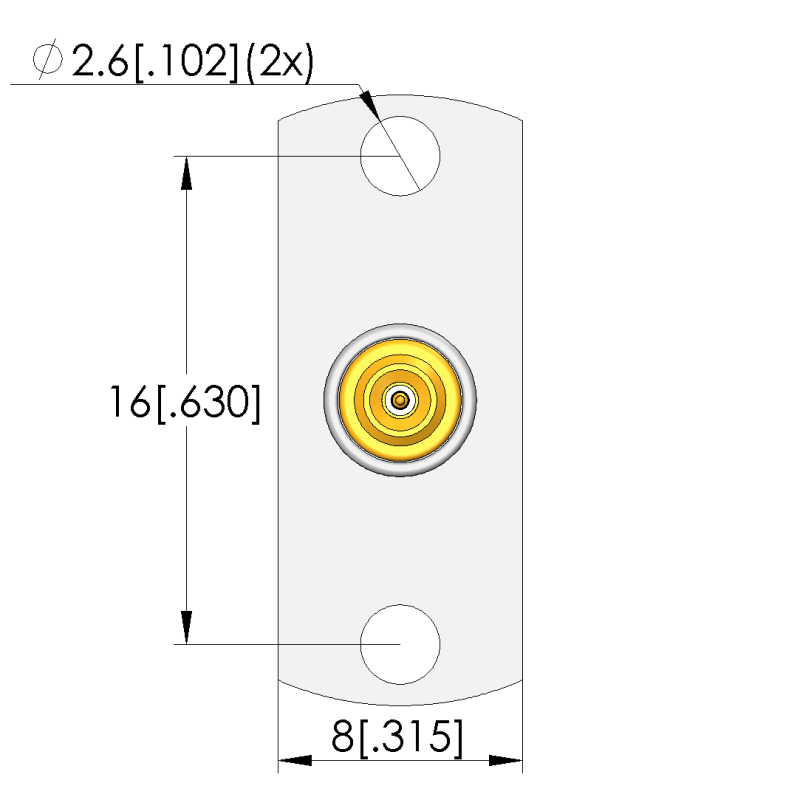

• 安装类型:法兰

• 浮动安放:是

• 防扭转:否

• 贯通式活塞:是

• 合适的组件接口:SMA 50 Ohm

• 合适的组件公母性:M 信号线公头/插头

• 接口上的建议扭矩:45 cNm

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

电气数据

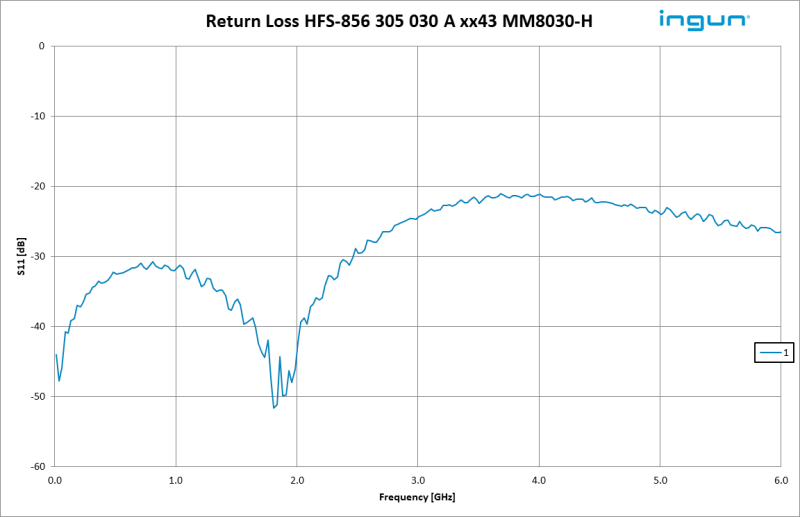

• 频率范围最高:6 GHz

• 阻抗:50 Ohm

信号导体数据

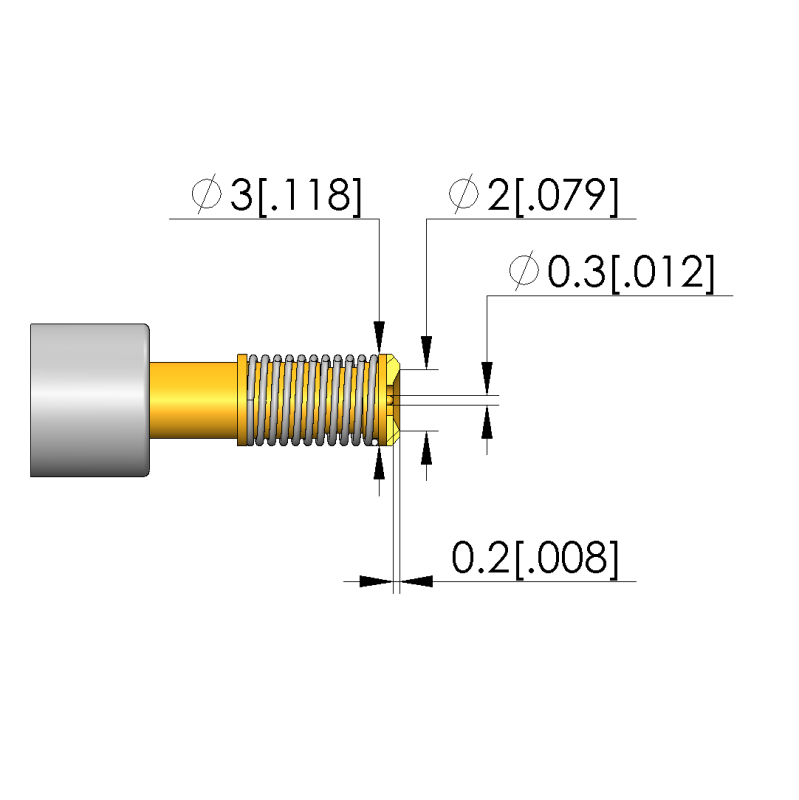

• 信号线针头形状:05 圆形（全半径）

• 信号线针头直径:0,3 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:否

• 信号线工作行程:0,8 mm

• 工作行程中每个信号线的弹簧力:1,5 N

• 信号线最大行程:2 mm

• 信号线最大载流能力:2 A

机械数据

• 工作行程中的总弹簧力:5,5 N

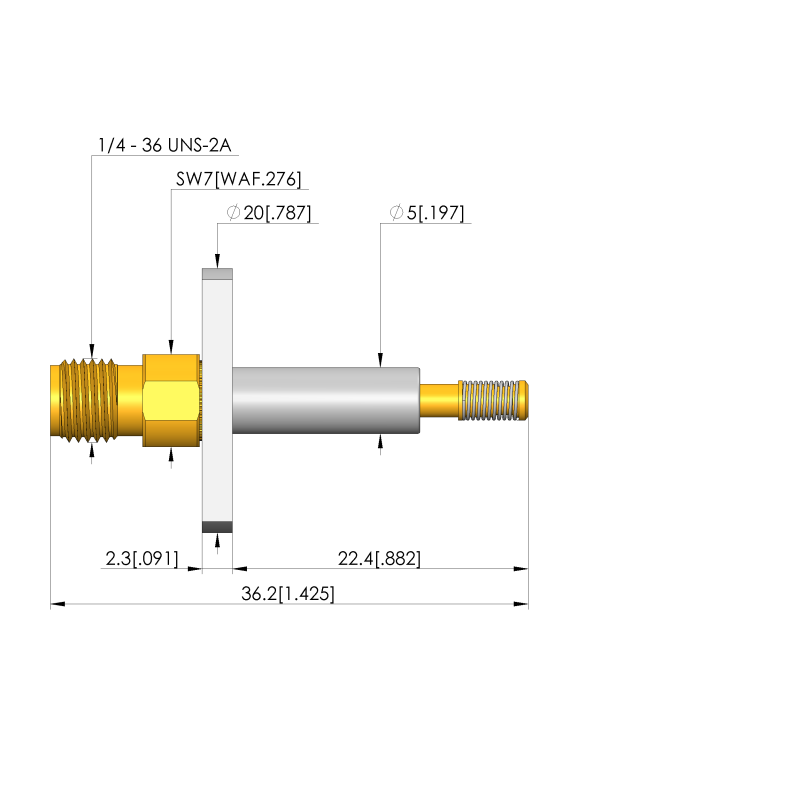

• 总长:36,2 mm

• 针管直径:5 mm

• 安装高度，不含针套:22,4 mm

外导体数据

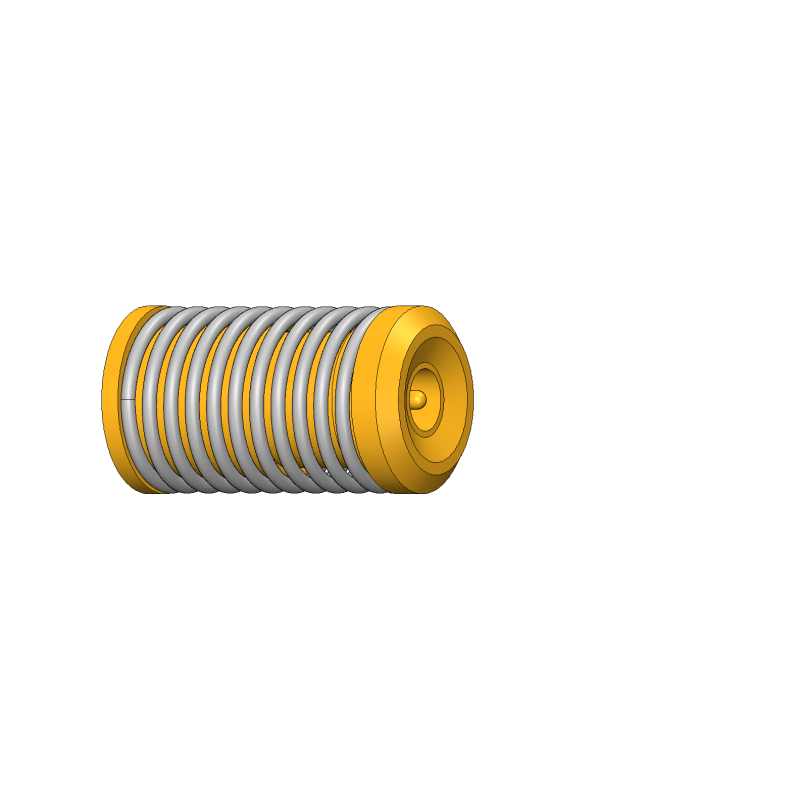

• 外导线针头形状:43 插头连接器外侧定心

• 外导线针头直径:3 mm

• 工作行程中外导线的总弹簧力:4 N

• 外导线工作行程:4,2 mm

• 外导线最大行程:5,2 mm

• 外导线可更换:否

• 外导线最大载流能力:3 A
