一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-821

• 子系列:HFS-821

• 栅格:12,5 mm

• 被测器件/触点:MX48

• 安装类型:法兰

• 被测器件公母性:F 信号线母头/插座

• 浮动安放:是

• 防扭转:是

• 贯通式活塞:是

• 合适的组件接口:SE-821 MX48 插头，2 针，旋接式，用于 HFS-821/MX48

• 合适的组件公母性:M 信号线公头/插头

• 接口上的建议扭矩:10 cNm

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

机械数据

• 工作行程中的总弹簧力:10 N

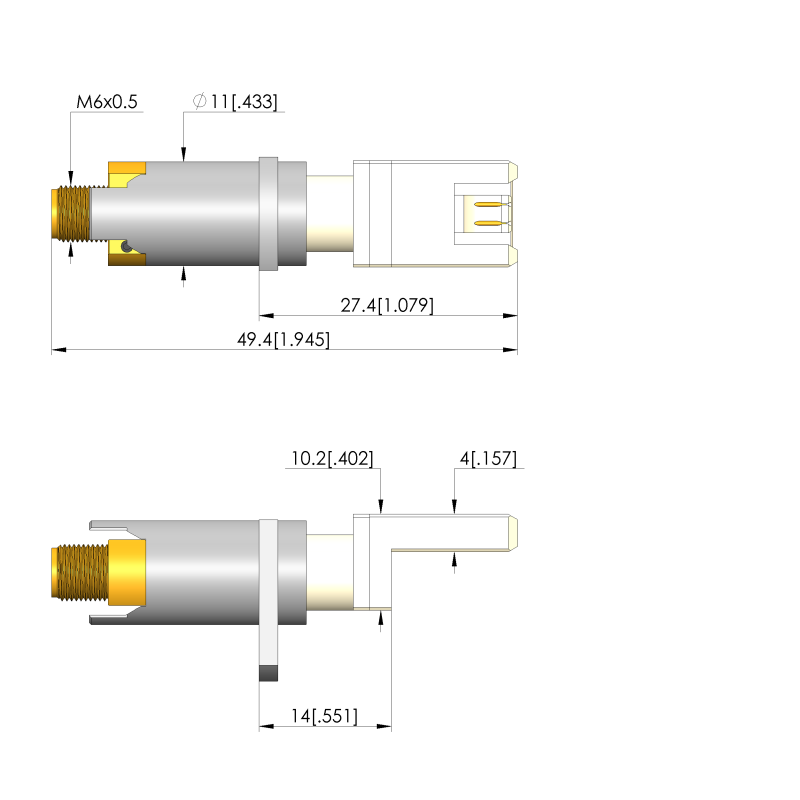

• 总长:49,4 mm

• 针管直径:11 mm

• 安装高度，不含针套:27,4 mm

外导体数据

• 外导线针头形状:02 平面

• 外导线针头直径:0,45 mm

• 工作行程中外导线的总弹簧力:10 N

• 外导线工作行程:3,5 mm

• 外导线最大行程:5 mm

• 外导线可更换:否

• 外导线最大载流能力:3 A

信号导体数据

• 信号线针头形状:02 平面

• 信号线针头直径:0,45 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:2 1 差分对

• 信号线，可更换:否

• 信号线工作行程:0 mm

• 信号线最大行程:0 mm

• 信号线最大载流能力:3 A

电气数据

• 阻抗:100 Ohm
