一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-819

• 子系列:HFS-819 插头，插接式

• 栅格:12 mm

• 被测器件/触点:HSD

• 安装类型:插接式

• 被测器件公母性:M 信号线公头/插头

• 浮动安放:否

• 防扭转:是

• 贯通式活塞:是

• 合适的组件接口:SE-819 V2 插头，插接式，用于 HFS-819

• 合适的组件公母性:F 信号线母头/插座

• 探针 (KS) 子系列:HAS-819, HAS-819D8 160 浮动版本

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

机械数据

• 工作行程中的总弹簧力:12,7 N

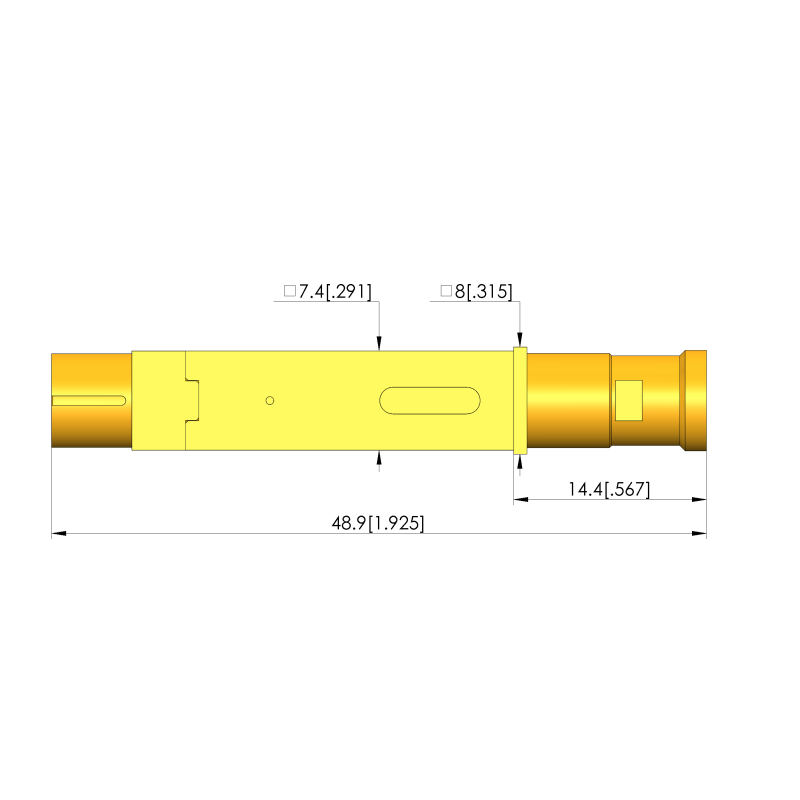

• 总长:48,9 mm

• 针管直径:7,4 mm

• 安装高度，不含针套:14,4 mm

外导体数据

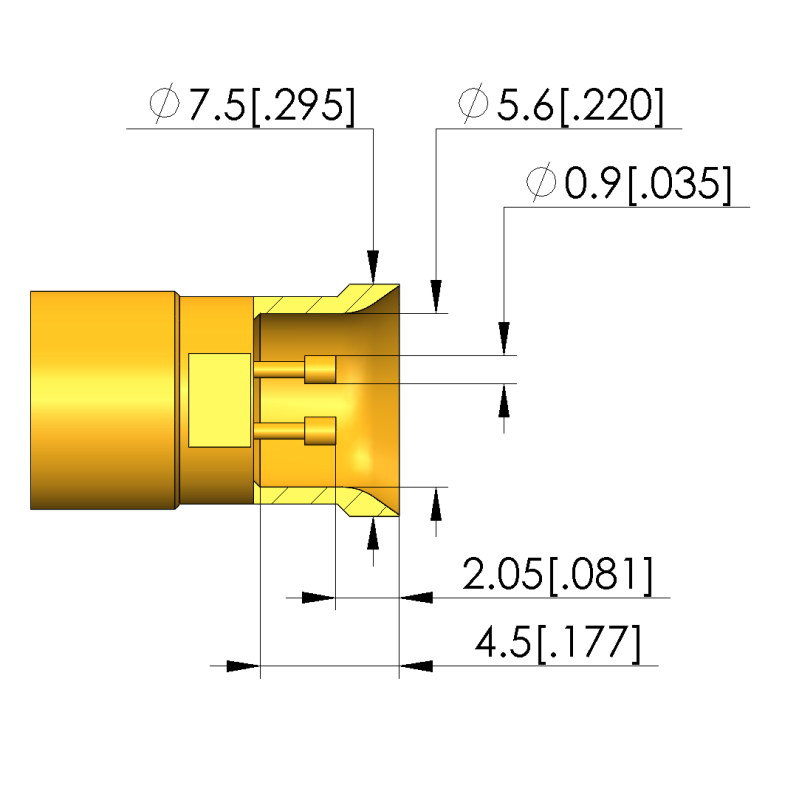

• 外导线针头形状:43 插头连接器外侧定心

• 外导线针头直径:7,5 mm

• 工作行程中外导线的总弹簧力:7,5 N

• 外导线工作行程:5 mm

• 外导线最大行程:6 mm

• 外导线可更换:KO-819143750A-V2

• 外导线最大载流能力:3 A

信号导体数据

• 信号线针头形状:03 内锥

• 信号线针头直径:0,9 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:4 2 差分对

• 信号线，可更换:GKS-051-0017

• 信号线工作行程:2 mm

• 工作行程中每个信号线的弹簧力:1,3 N

• 信号线最大行程:3,7 mm

• 信号线最大载流能力:3 A

电气数据

• 阻抗:100 Ohm

• 抗电强度:1,2 kV
