侧面起动机构
SAM-P-50-068N-082-105
产品 50140
产品特性：
● 过程可靠的侧面触探
● 稳固且免维护的精密导向装置
● 节省空间，安装方便且精确
● 气动操作
● 稳固且免维护的精密导向装置
● 节省空间，安装方便且精确
● 气动操作
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 侧面起动机构 (SAM) |
|---|---|
| 结构系列 : | SAM-P |
| 配件类型 : | 扩展配件 |
| 触探行程实施 : | 气动 |
| 重量 : | 0.58 kg |
| 最小温度 : | - 5 °C |
| 最大温度 : | + 60 °C |
| 最大触探行程力 : | 68 N |
|---|---|
| 最大触探行程 : | 50 mm |
| 触探行程查询 : | 接近开关，有配套配件 |

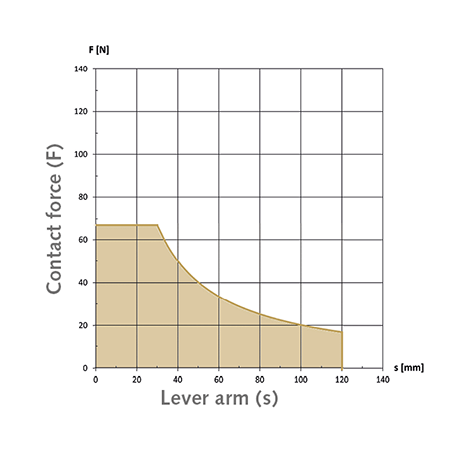

| 最大杠杆臂长度 : | 120 mm |
| 最大扭矩 : | 2 Nm |
| 工作压力 : | 6 bar |
| 压缩空气连接 : | QS-4 |
| 外部尺寸（宽x深x高） : | 82 x 105 x 28 mm |
| 替换套件规格 : | 标准 # ESD # HF |
|---|---|
| 手动测试治具 (MA) : | MA 20xx |
| 气动测试治具 (PA) : | PA xxxx |
| 真空测试治具 (VA) : | VA xxxx |
| 手动测试治具替换套件 (ATS MA) : | ATS MAxx |
