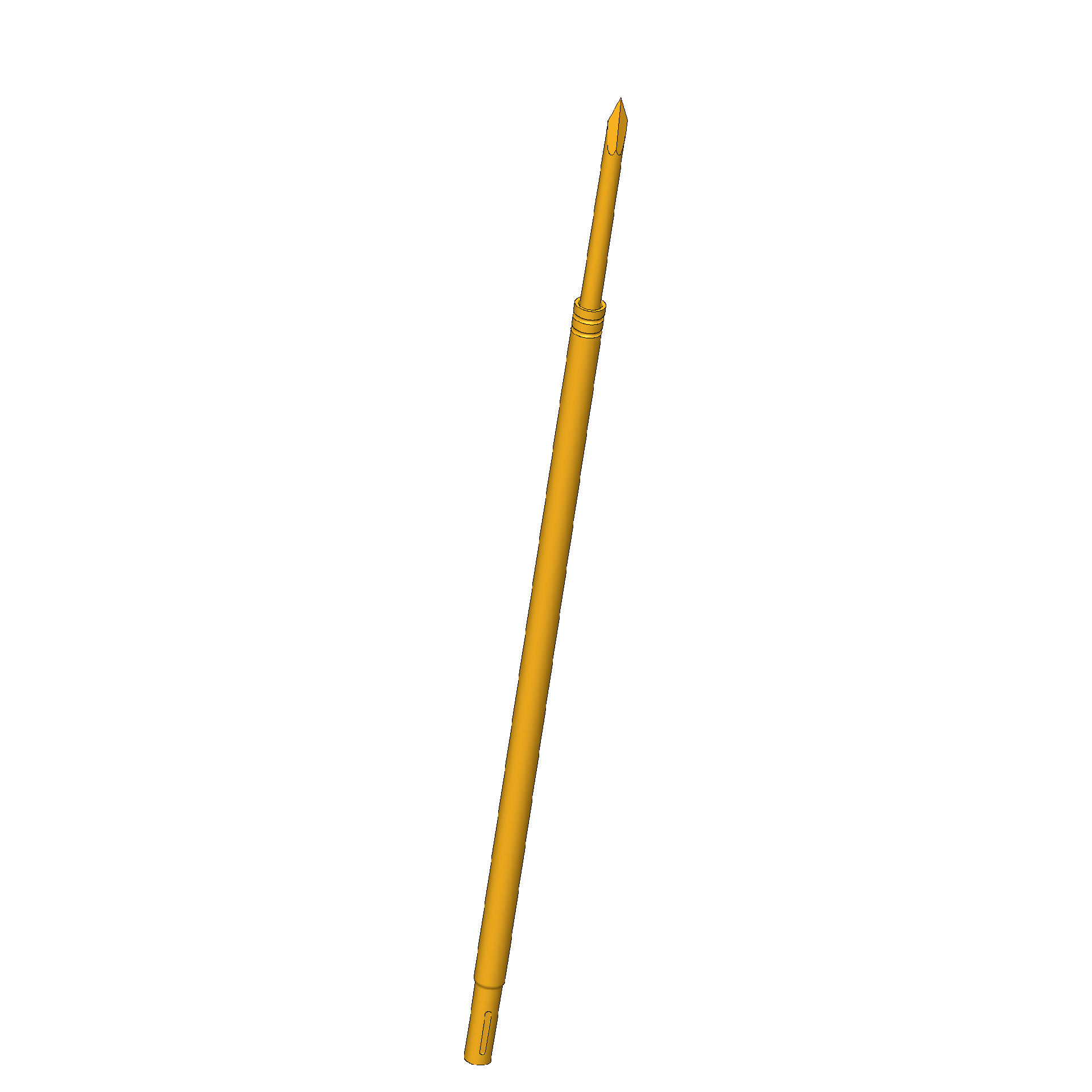

S-050 S
S-050 291 064 A 2000 S
产品 S-050-0002
产品特性：
● 采用较大的探针，可提高触击精度、延长使用寿命
● 由于省去了针套（“Socketless”，无针套），栅距得以最小化
● 多种针头形状和弹簧力可供选择，保证了与测试点之间的理想接触
● 适用于现有的无针套系统
● 由于省去了针套（“Socketless”，无针套），栅距得以最小化
● 多种针头形状和弹簧力可供选择，保证了与测试点之间的理想接触
● 适用于现有的无针套系统
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | ICT / FCT（在线和功能测试） |
|---|---|
| 子产品组 : | INGUN S-Line |
| 结构系列 : | S-050 S 标准型 |
| 栅格 : | 1.27 mm |
| 触探装置，所属 : | 焊盘，过孔 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 是 |
| 探针上的连接类型 : | 接触端点 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6a |
| 载流能力/额定电流 : | 3 A |
|---|---|
| 电阻 (Ri) 典型值 : | < 20 mOhm |

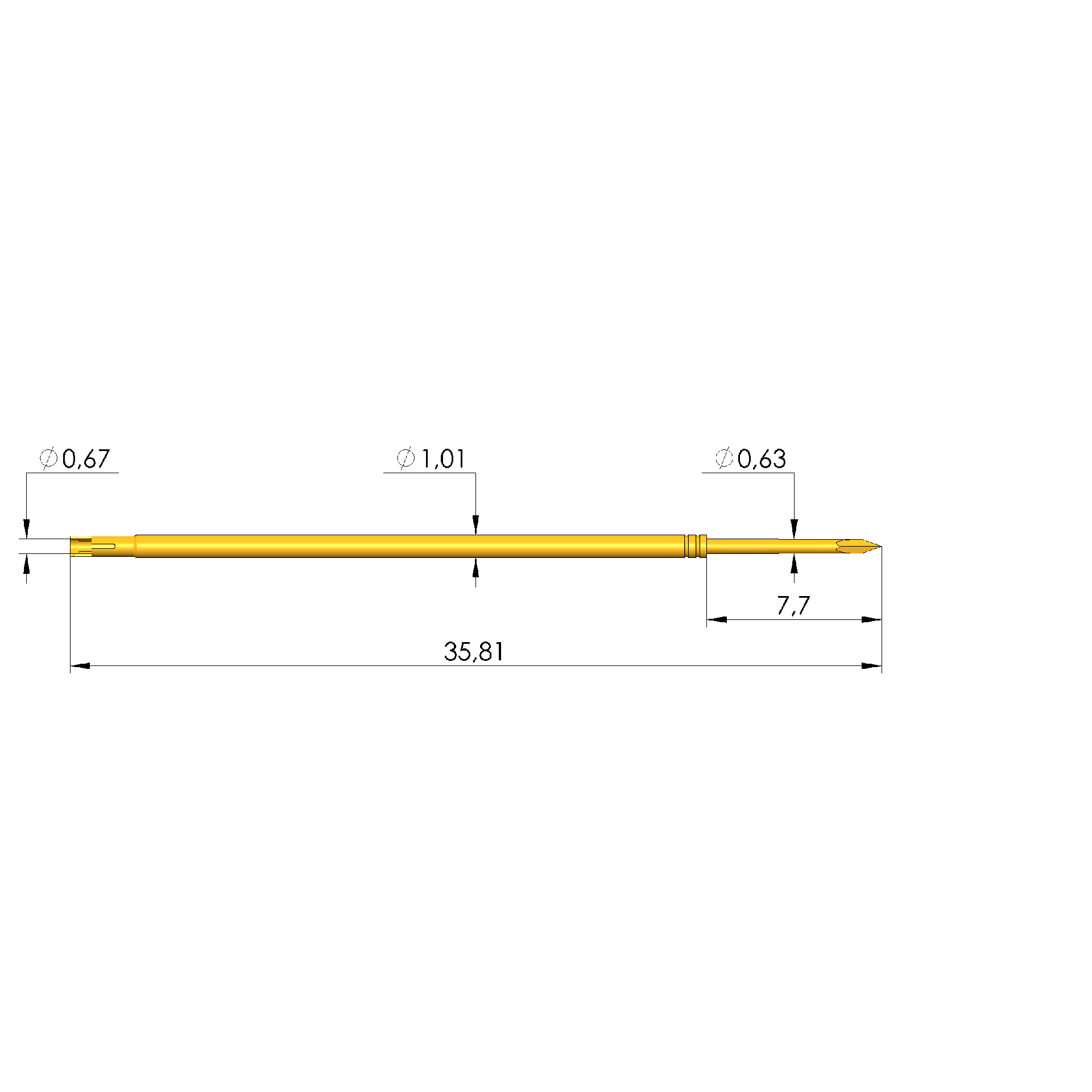

| 总长 : | 35.81 mm |
|---|---|
| 针管直径 : | 1.02 mm |
| 最大行程 : | 6.35 mm |

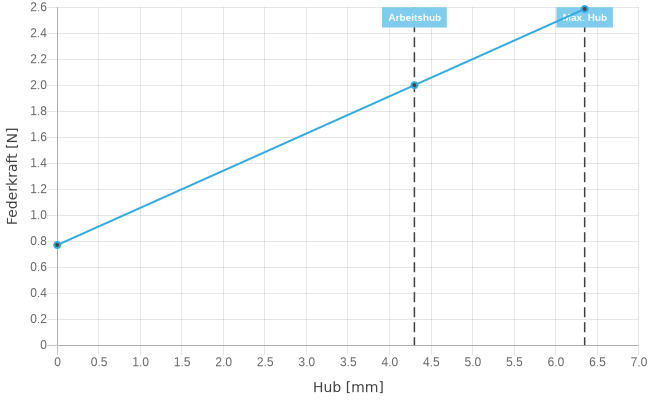

| 弹簧预紧力 : | 0.77 N |
| E 尺寸/卡环尺寸 : | 00 |
| 工作行程中的弹簧力 : | 2 N |
| 工作行程 : | 4.3 mm |
| Mounting hole in probe plate (KTP) : | 1.07 - 1.09 mm |
| Mounting hole in S-Line spacer plate (SDP) : | min. 1.14 mm |
| KT designation : | KT-S050 |

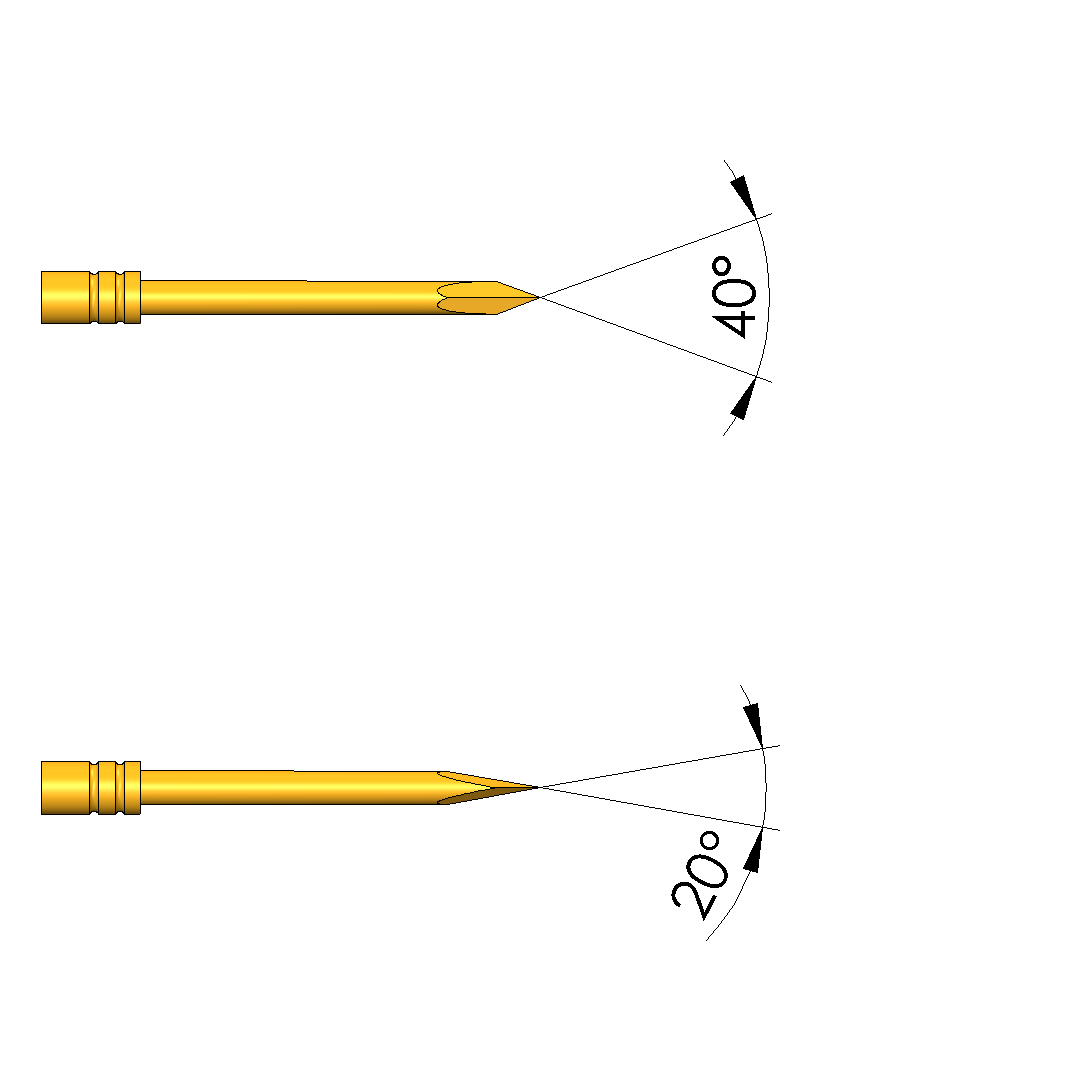

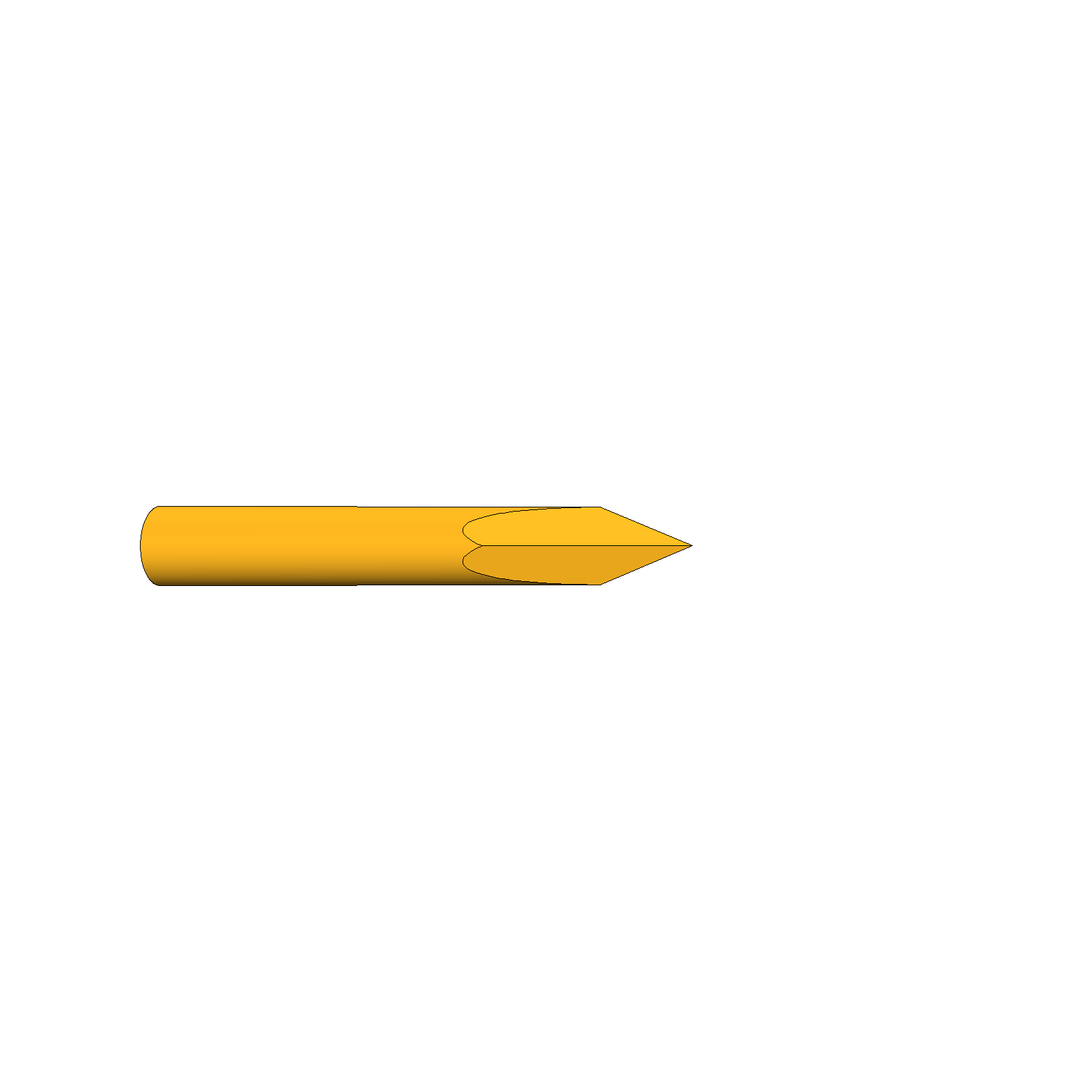

| 针头形状 : | 91 40°短剑形（4 重），自洁 |
|---|---|
| 针头直径 : | 0.64 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 2 钢 |
