GKS-100
GKS-100 214 080 A 2000
产品 GKS-100-0090
产品特性：
● 经过无数次实践检验的探针，适用于触探印制电路板
● 具有不同直径和表面处理的各种针头形状可供选择，从而能够保证与测试点之间的理想接触（例如：焊盘、过孔和引脚）。
● 可提供各种不同的弹簧力以及用于高温触探的不锈钢弹簧型号

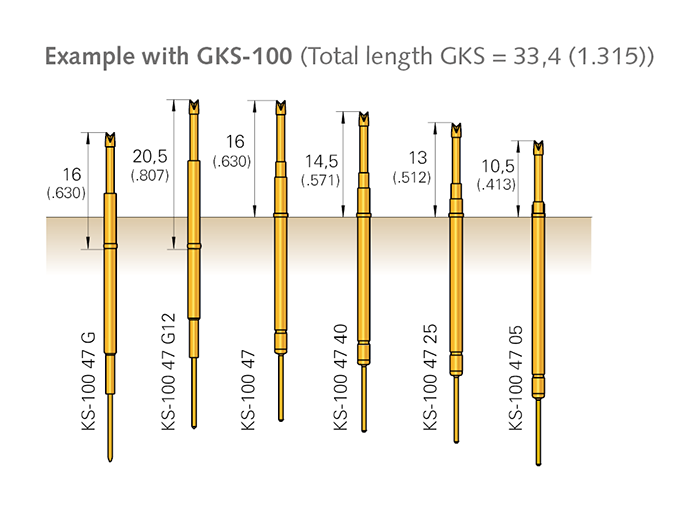

● 通过与探针和各种类型的针套相结合，可实现各种不同的安装高度，从而能够在测试治具中设置理想的行程条件。
● 具有不同直径和表面处理的各种针头形状可供选择，从而能够保证与测试点之间的理想接触（例如：焊盘、过孔和引脚）。
● 可提供各种不同的弹簧力以及用于高温触探的不锈钢弹簧型号
● 通过与探针和各种类型的针套相结合，可实现各种不同的安装高度，从而能够在测试治具中设置理想的行程条件。
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | ICT / FCT（在线和功能测试） |
|---|---|
| 子产品组 : | 标准行程弹簧探针 |
| 结构系列 : | GKS-100 |
| 栅格 : | 2.54 mm |
| 触探装置，所属 : | 焊盘，引脚，接线柱 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 是 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |

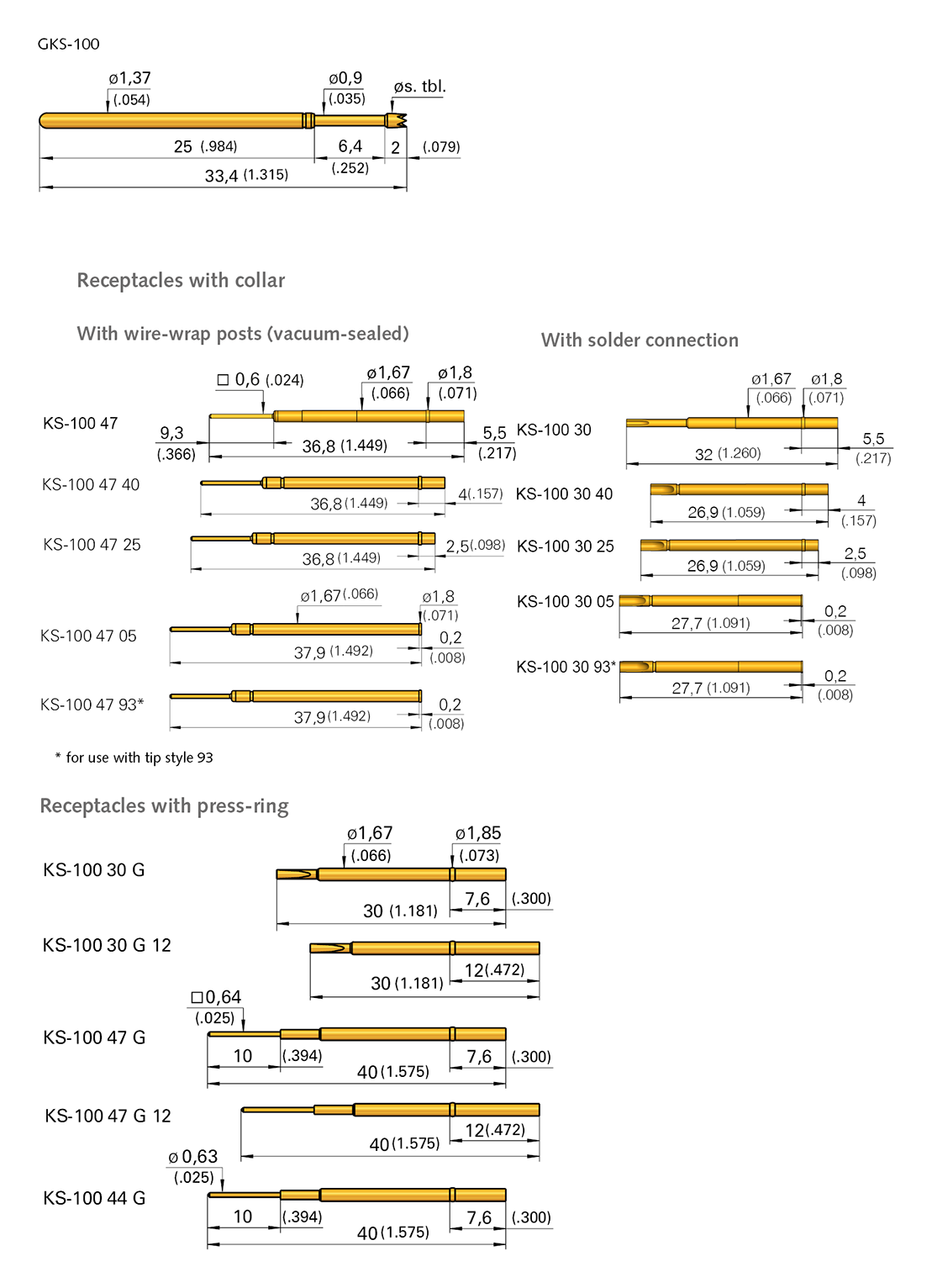

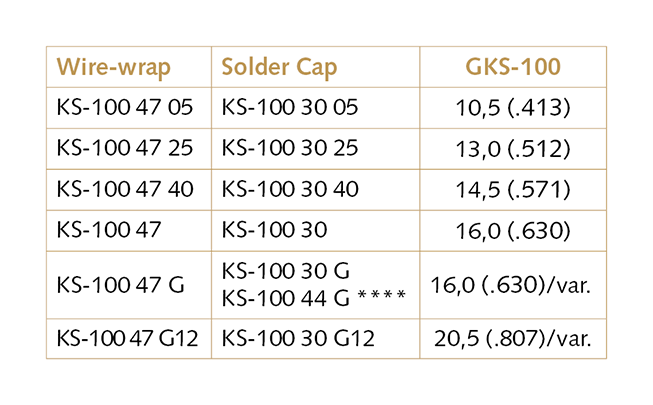

| 合适的针套 : | KS-100 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6a |
| 载流能力/额定电流 : | 5 A |
|---|---|
| 电阻 (Ri) 典型值 : | < 20 mOhm |

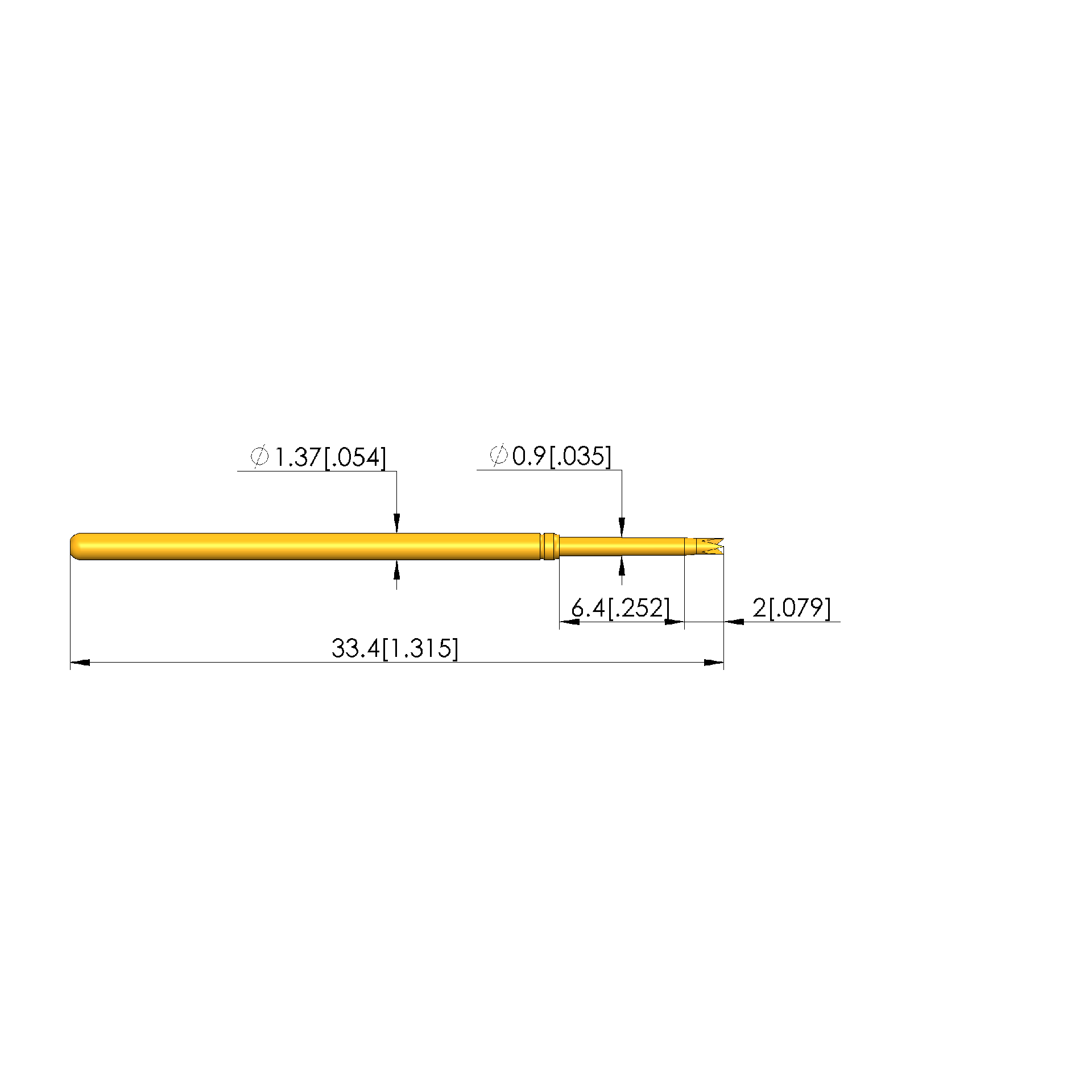

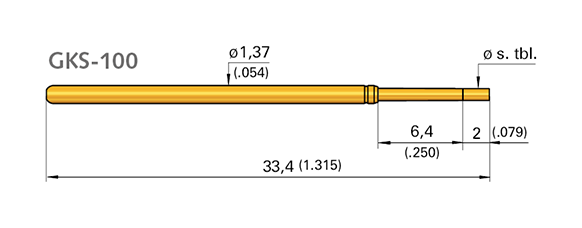

| 总长 : | 33.4 mm |
|---|---|
| 针管直径 : | 1.37 mm |
| 最大行程 : | 6.35 mm |

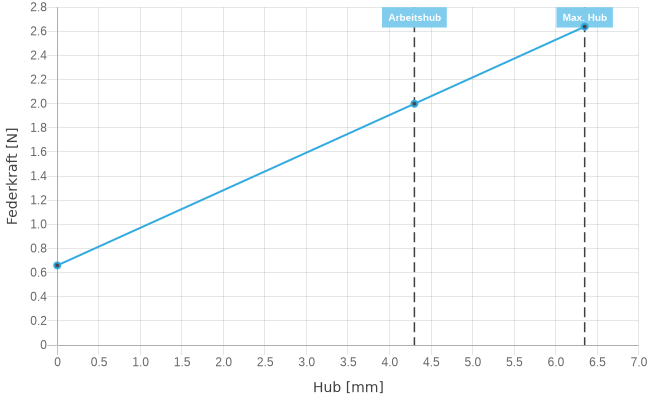

| 弹簧预紧力 : | 0.66 N |
| E 尺寸/卡环尺寸 : | 00 |
| 工作行程中的弹簧力 : | 2 N |
| 工作行程 : | 4.3 mm |

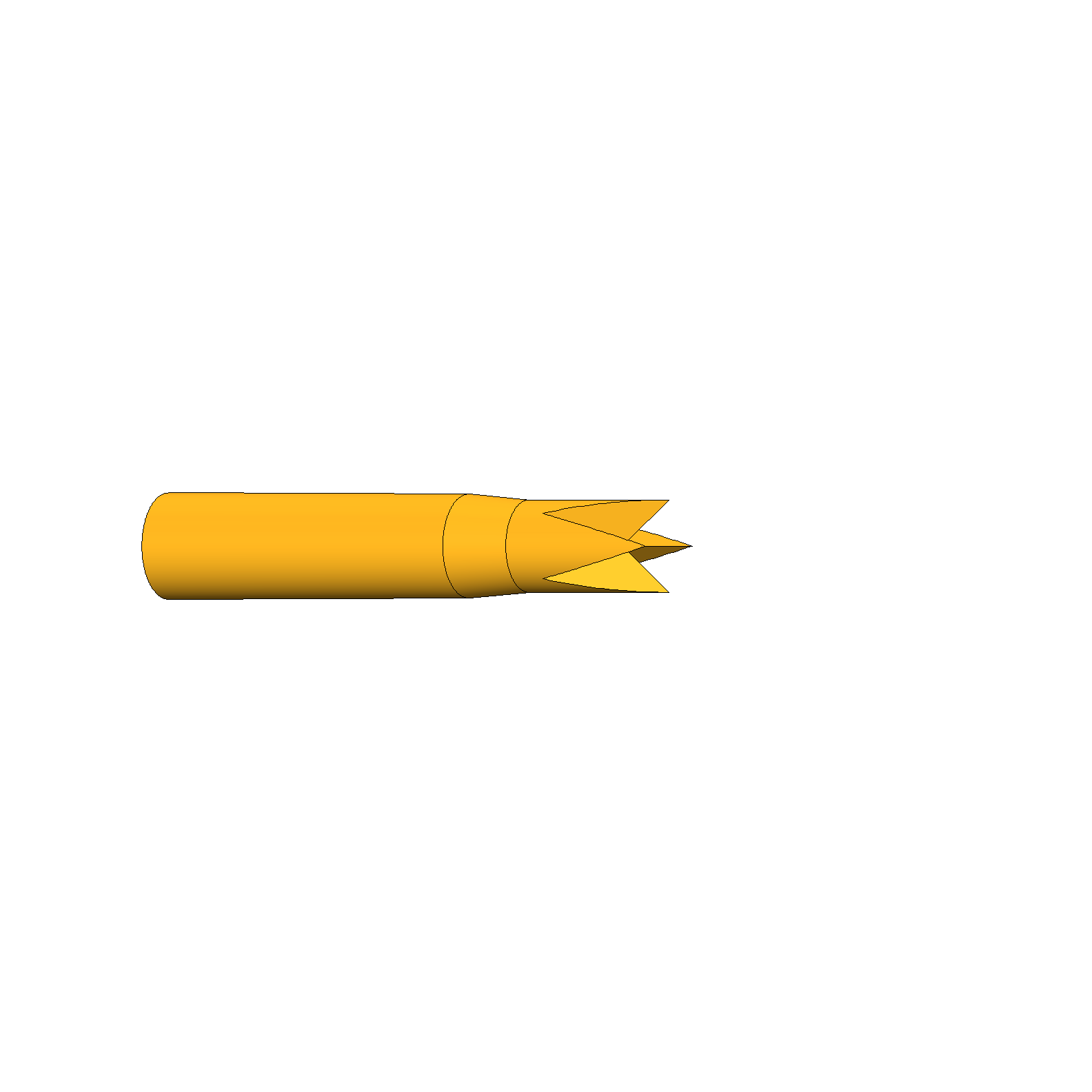

| 针头形状 : | 14 四爪皇冠头，自洁 |
|---|---|

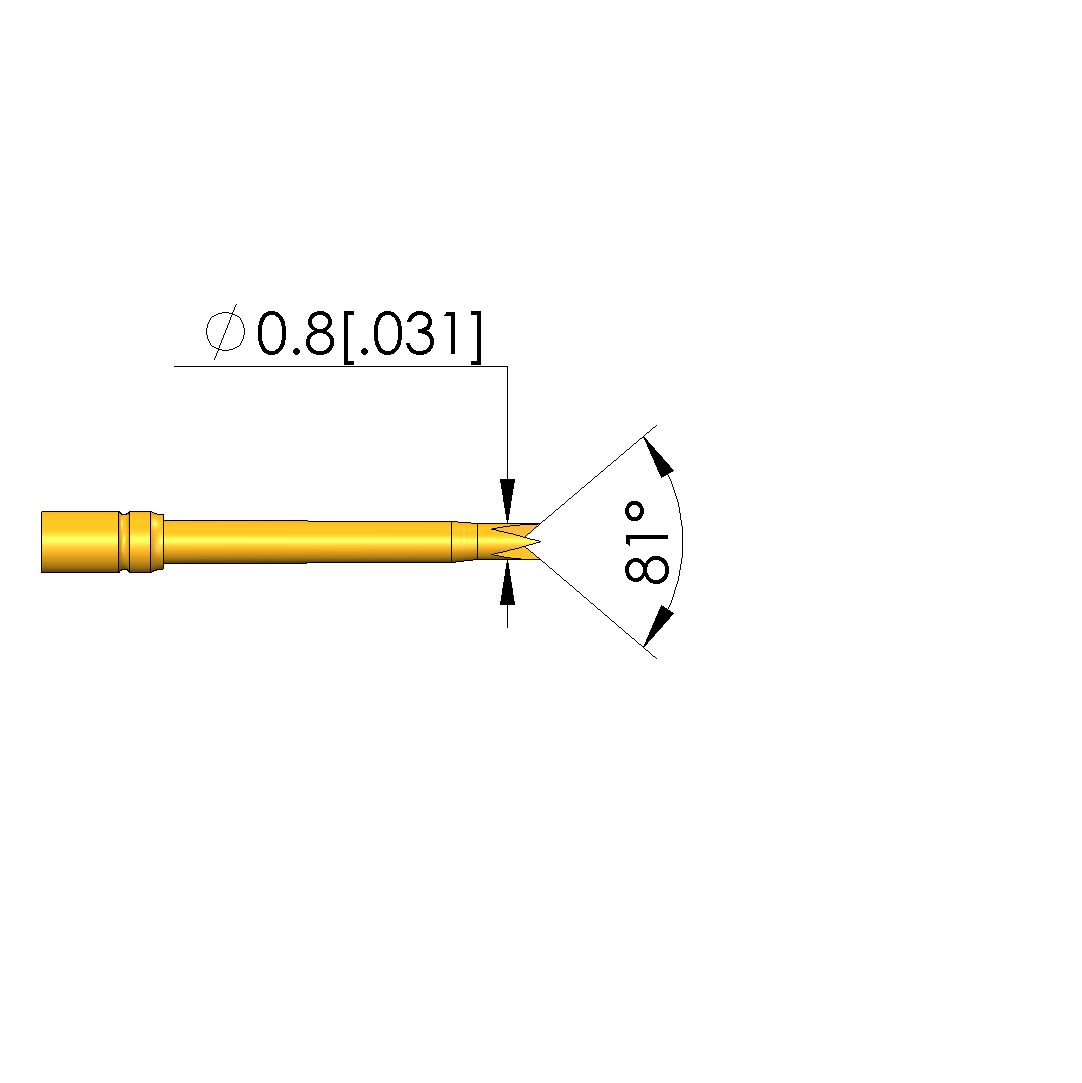

| 针头直径 : | 0.8 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 2 钢 |
