DPS-445
DPS-445 203 100 A 6543
产品 DPS-445-0001
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
一般数据| 产品组 : | DPS 偶极探针 |
|---|
| 结构系列 : | DPS-445 |
|---|
| 子系列 : | DPS-445 |
|---|
| 栅格 : | 5 mm |
|---|
| 被测器件/触点 : | PCB |
|---|
| 安装类型 : | 插接式 |
|---|
| 浮动安放 : | 否 |
|---|
| 防扭转 : | 否 |
|---|
| 贯通式活塞 : | 是 |
|---|
| 探针 (KS) 子系列 : | KS-445 插接版 |
|---|
| 最小温度 : | - 40 °C |
|---|
| 最大温度 : | + 80 °C |
|---|
| RoHS 符合性 : | RoHS-3;6a;6c |
|---|

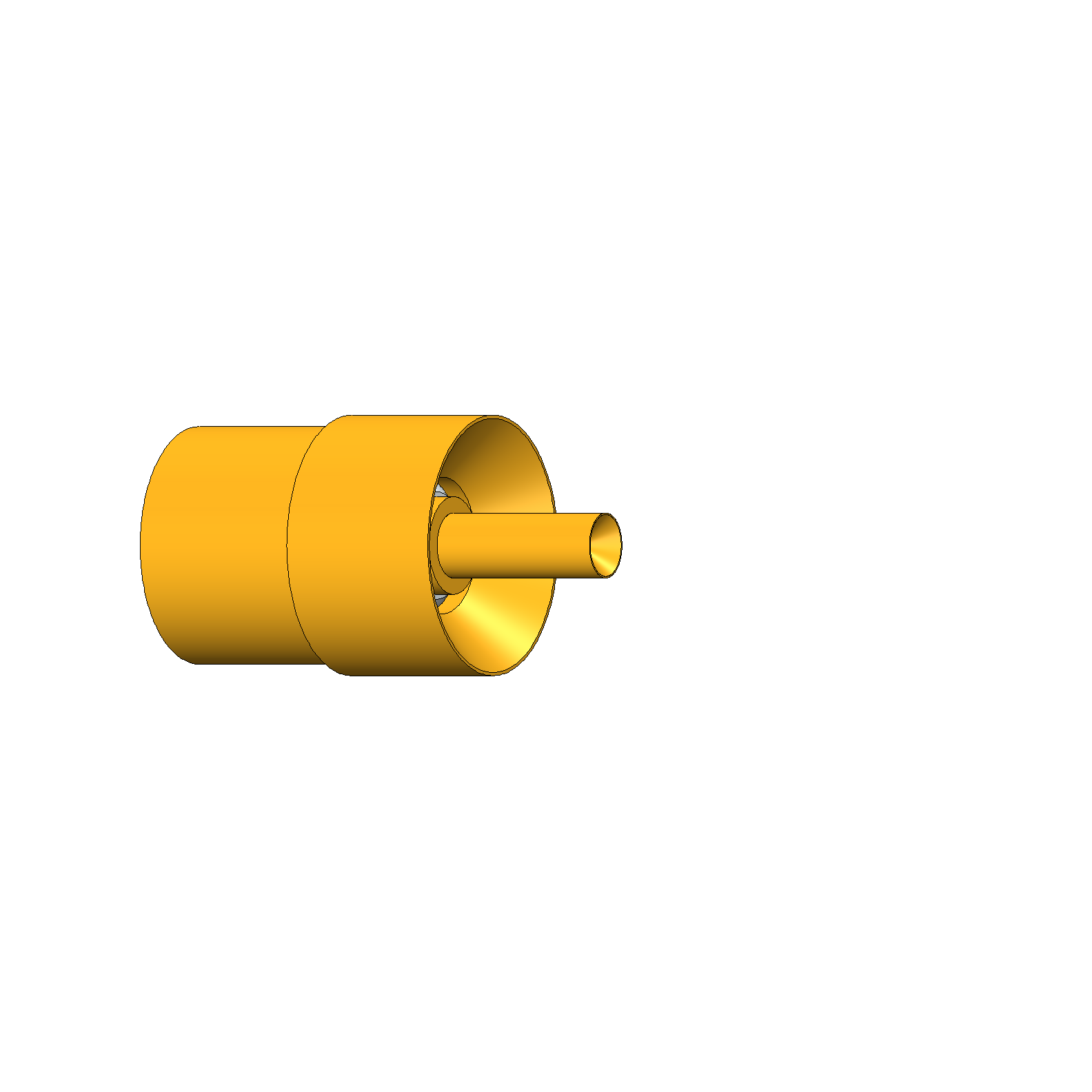

外导体数据| 外导线针头形状 : | 43 插头连接器外侧定心 |
|---|
| 外导线针头直径 : | 4 mm |
|---|
| 工作行程中外导线的总弹簧力 : | 4.5 N |
|---|
| 外导线工作行程 : | 2 mm |
|---|
| 外导线最大行程 : | 2.6 mm |
|---|
| 外导线可更换 : | 否 |
|---|

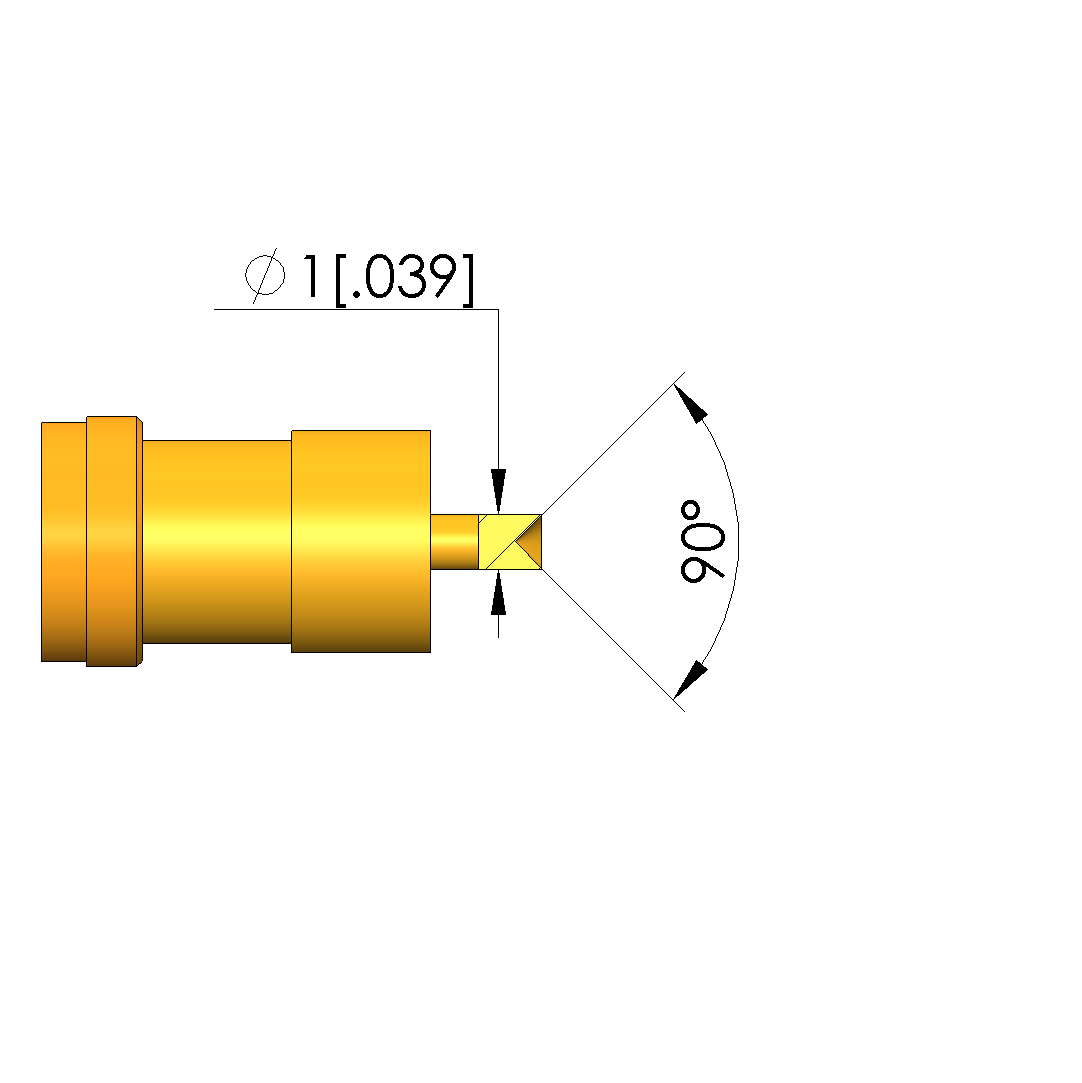

信号导体数据| 信号线针头形状 : | 03 内锥 |
|---|
| 信号线针头直径 : | 1 mm |
|---|
| 信号线针头形状 材料 : | 2 钢 |
|---|
| 信号线针头形状 表面 : | A 金 |
|---|
| 信号线数 : | 1 |
|---|
| 信号线，可更换 : | 否 |
|---|
| 信号线工作行程 : | 3 mm |
|---|
| 工作行程中每个信号线的弹簧力 : | 2 N |
|---|
| 信号线最大行程 : | 3.5 mm |
|---|

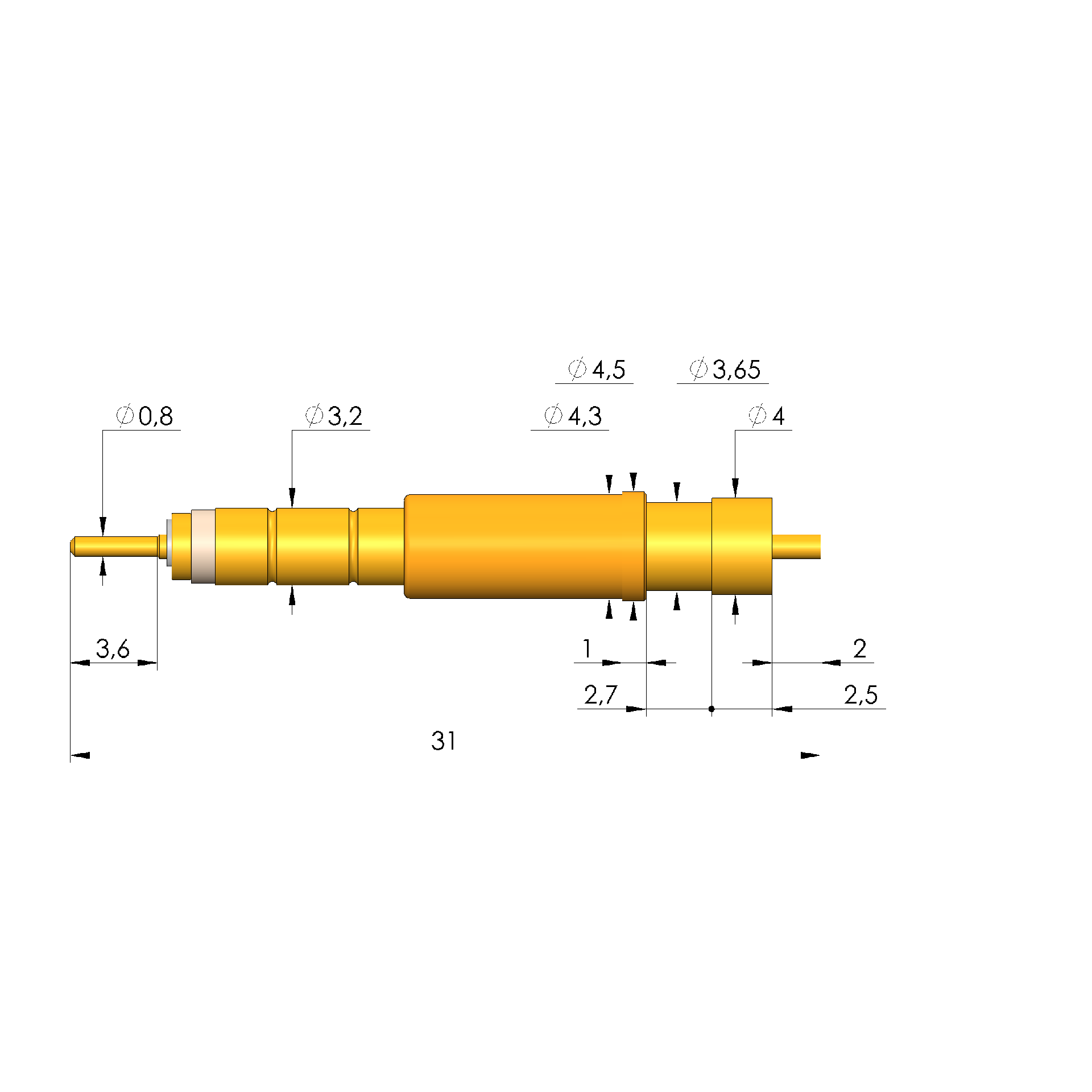

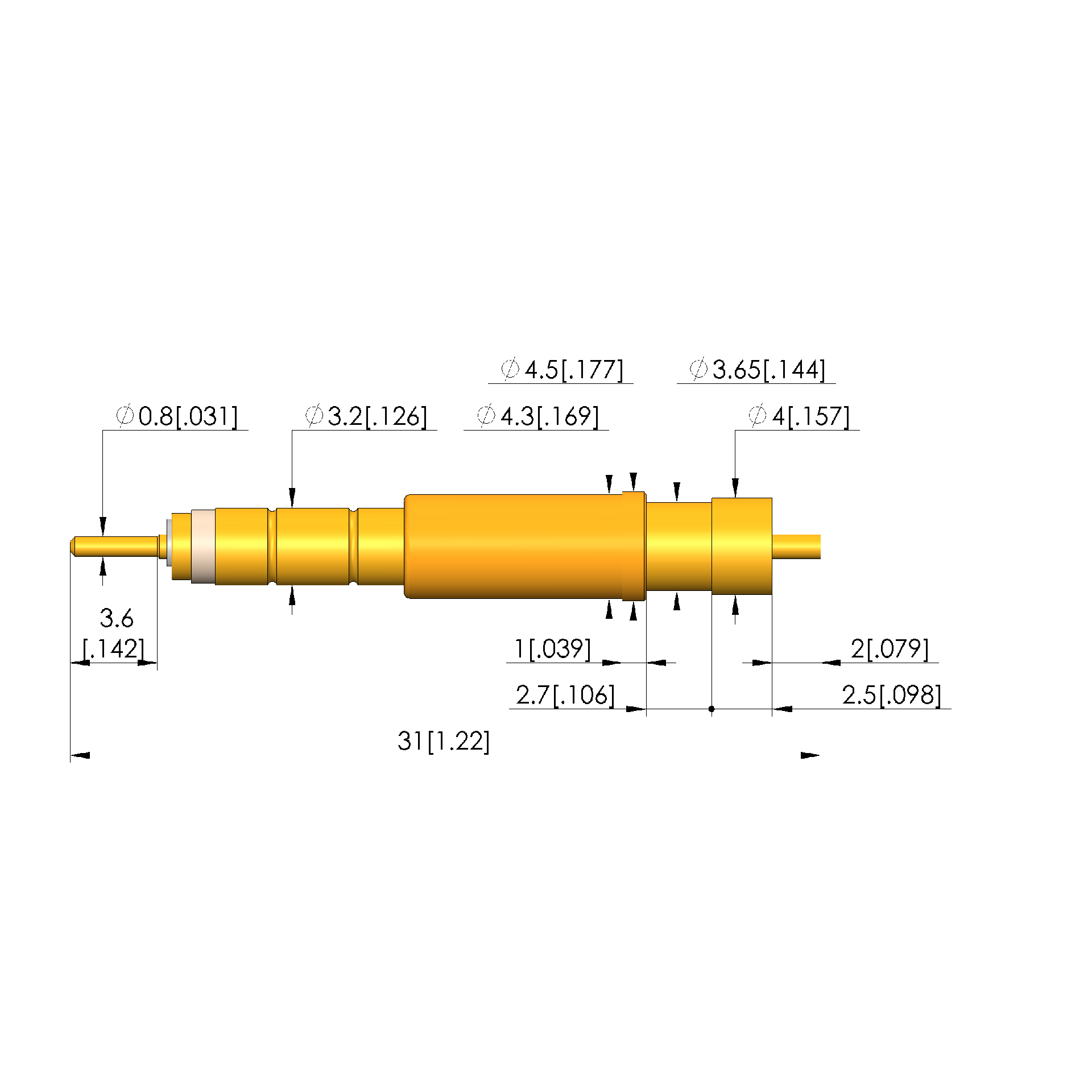

机械数据| 工作行程中的总弹簧力 : | 6.5 N |
|---|
| 总长 : | 31 mm |
|---|
| 针管直径 : | 4.3 mm |
|---|
| 安装高度，不含针套 : | 8.2 mm |
|---|
