HFS-890
HFS-890 343 078 A 9343 UFL
产品 HFS-890-0003
产品特性：
● 用于满足最严苛高频要求的长型标准产品系列
● 最高 18 GHz
● 电缆接口 SMPM 或 SMPM-T
● 插入式
● 针套，KS-810, KS-810 R，KS-810 F
● 最高 18 GHz
● 电缆接口 SMPM 或 SMPM-T
● 插入式
● 针套，KS-810, KS-810 R，KS-810 F
下载
- 产品规格表 (ZH|pdf)
| 产品组 : | HFS 高频探针 |
|---|---|
| 结构系列 : | HFS-890 |
| 子系列 : | HFS-890 |
| 栅格 : | 5.8 mm |
| 被测器件/触点 : | U.FL, AMC, Sunridge MCB |
| 安装类型 : | 插接式 |
| 被测器件公母性 : | M 信号线公头/插头 |
| 浮动安放 : | 否 |
| 防扭转 : | 是 |
| 贯通式活塞 : | 是 |
| 合适的组件接口 : | SMPM 50 欧姆 |
| 合适的组件公母性 : | F 信号线母头/插座 |
| 接口上的建议扭矩 : | 15 cNm |
| 探针 (KS) 子系列 : | KS-810 插接版 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |

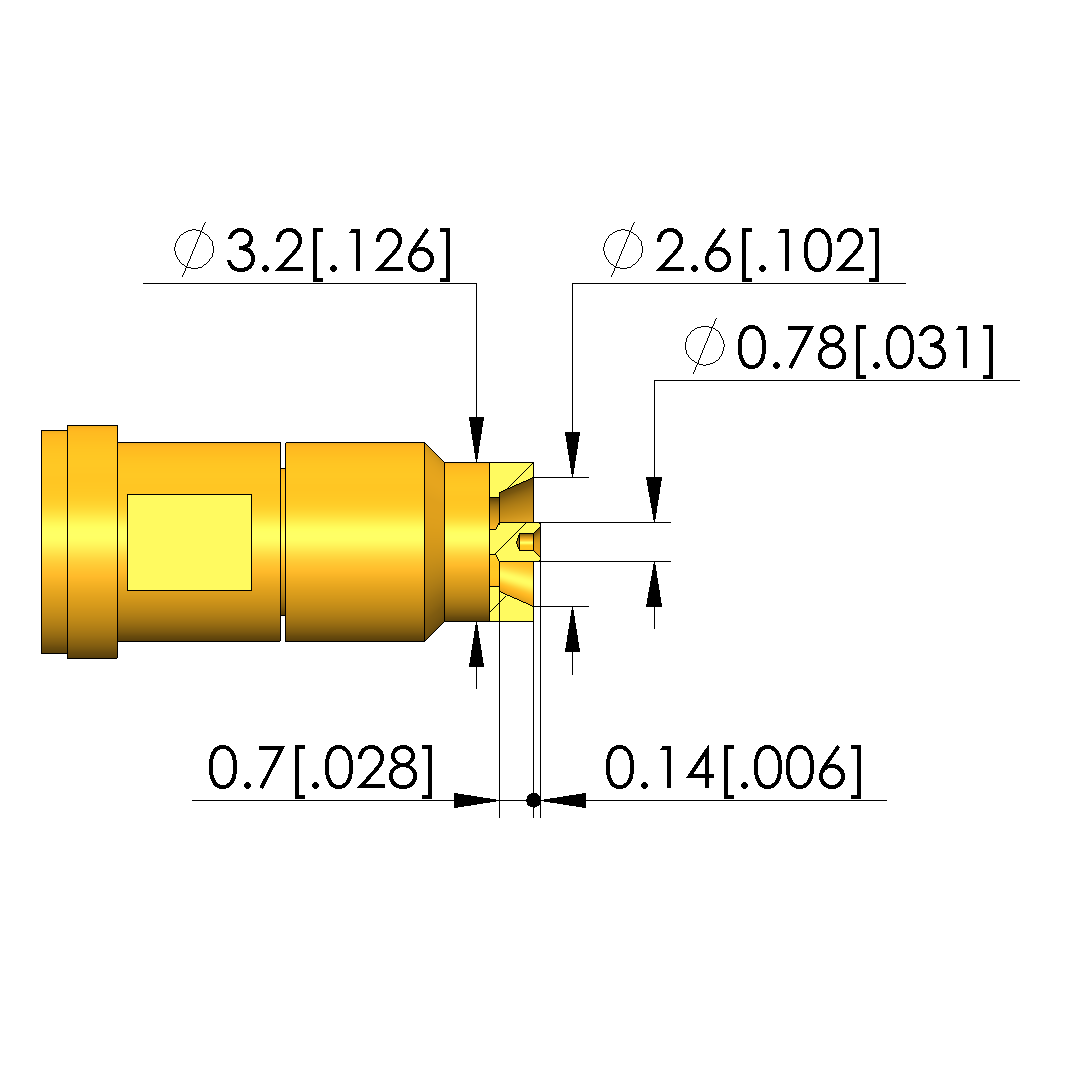

| 外导线针头形状 : | 43 插头连接器外侧定心 |
|---|---|
| 外导线针头直径 : | 3.2 mm |
| 工作行程中外导线的总弹簧力 : | 8 N |
| 外导线工作行程 : | 4 mm |
| 外导线最大行程 : | 5 mm |
| 外导线可更换 : | 否 |
| 信号线针头形状 : | 43 内锥，带中心孔 |
|---|---|
| 信号线针头直径 : | 0.78 mm |
| 信号线针头形状 材料 : | 3 铍铜 |
| 信号线针头形状 表面 : | A 金 |
| 信号线数 : | 1 |
| 信号线，可更换 : | 否 |
| 信号线工作行程 : | 0.5 mm |
| 工作行程中每个信号线的弹簧力 : | 1.3 N |
| 频率范围最高 : | 12 GHz |
|---|---|
| 阻抗 : | 50 Ohm |
| 工作行程中的总弹簧力 : | 9.3 N |
|---|---|

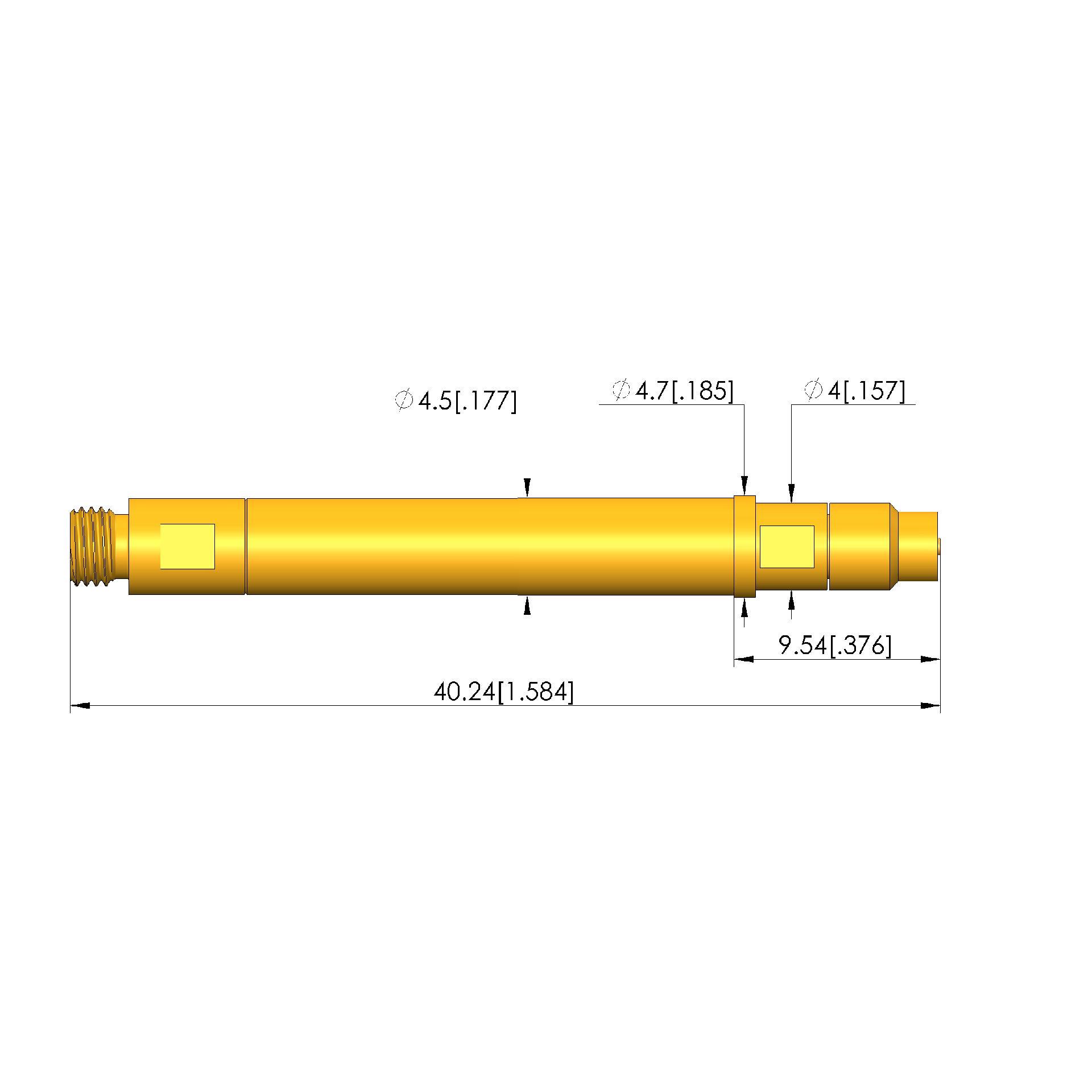

| 总长 : | 40.24 mm |
| 针管直径 : | 4.5 mm |
| 安装高度，不含针套 : | 9.54 mm |
