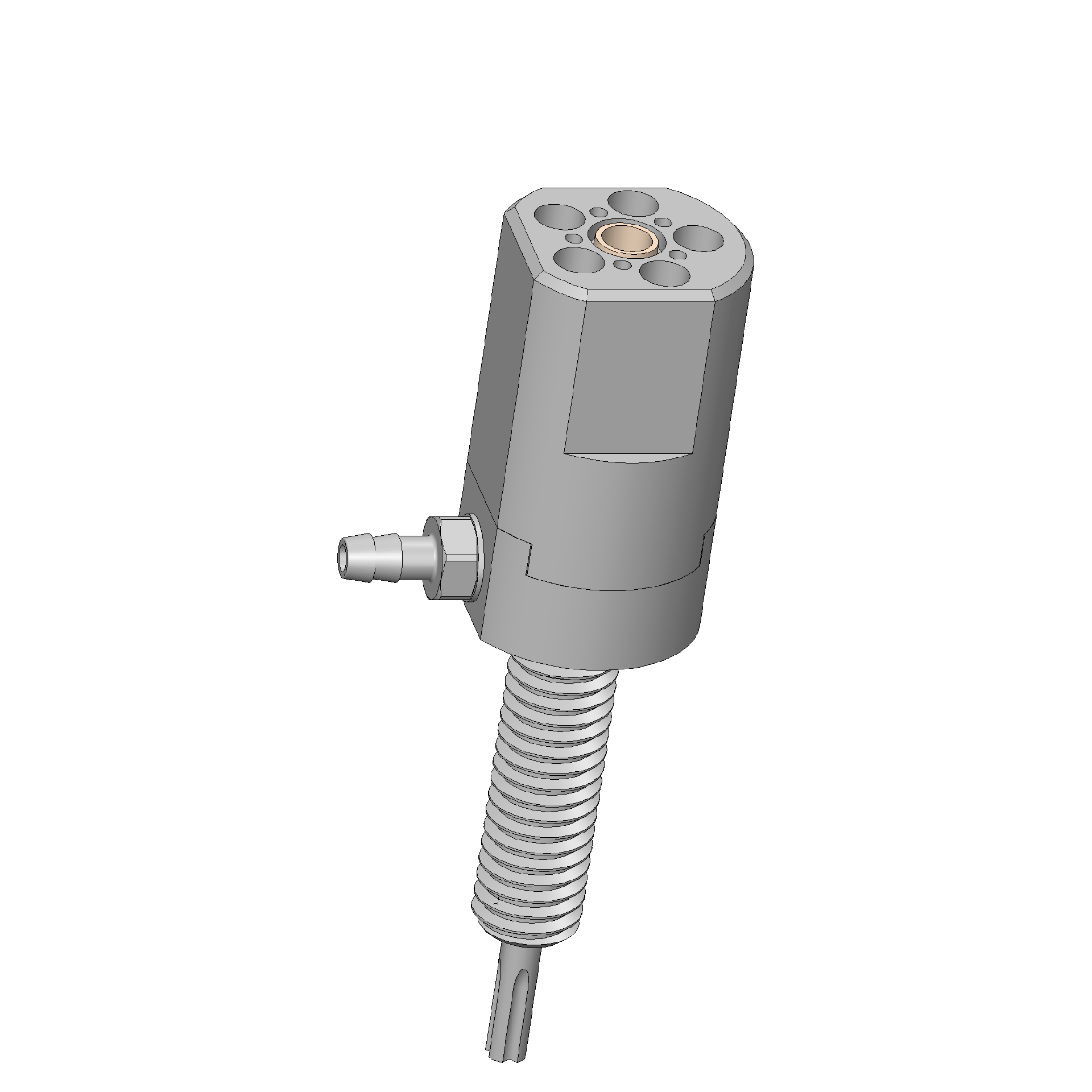

HCM-667 M
HCM-667-0000 C02-00000-00
产品 HCM-667-0002
产品特性：
● 高电流多头
● 可靠触探电芯
● 采用模块化设计，可通过成熟可靠的 INGUN 标准产品扩展电流传输
● 通过冷却基体提高最大电流传输能力
● 可选通过 GKS-667 冷却接触面
● 可通过中心感应触点监测电压
● 可选扩展通过 TKS-667 接触面测量温度
● 可通过螺栓轻松灵活地安装在板或汇流排上
● 可靠触探电芯
● 采用模块化设计，可通过成熟可靠的 INGUN 标准产品扩展电流传输
● 通过冷却基体提高最大电流传输能力
● 可选通过 GKS-667 冷却接触面
● 可通过中心感应触点监测电压
● 可选扩展通过 TKS-667 接触面测量温度
● 可通过螺栓轻松灵活地安装在板或汇流排上
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 大电流探针 |
|---|---|
| 子产品组 : | 标准大电流探针（旋接式） |
| 结构系列 : | HCM-667 M 旋入式 |
| 栅格 : | 15 mm |
| 触探装置，所属 : | 焊盘，母连接器 |
| 被测器件/触点 : | Battery |
| 电磁 : | 是 |
| 安装类型 : | 可旋入 |
| 快速更换系统 : | 否 |
| 探针上的连接类型 : | 螺纹接口 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 是 |
| 贯通式活塞 : | M 14 x 1,5 x 32 |
| 旋入扭矩 : | 60 cNm |
| 最小温度 : | - 100 °C |
| 最大温度 : | + 200 °C |
| RoHS 符合性 : | RoHS-3;6c |
| 额定电流，活塞上的连接 : | 400 A |
|---|---|
| 电阻 (Ri) 典型值，活塞上的连接 : | < 1 mOhm |

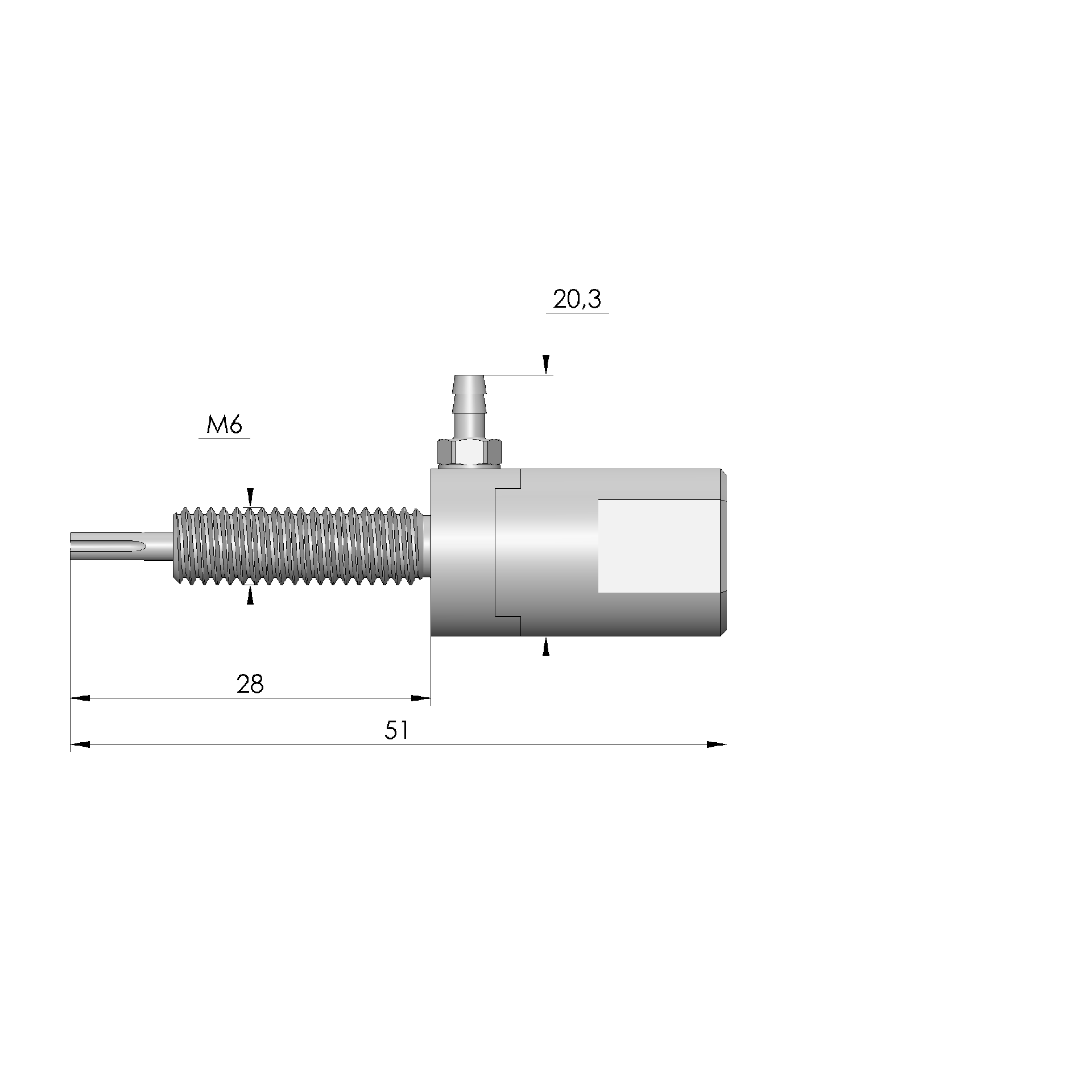

| 总长 : | 51 mm |
|---|---|

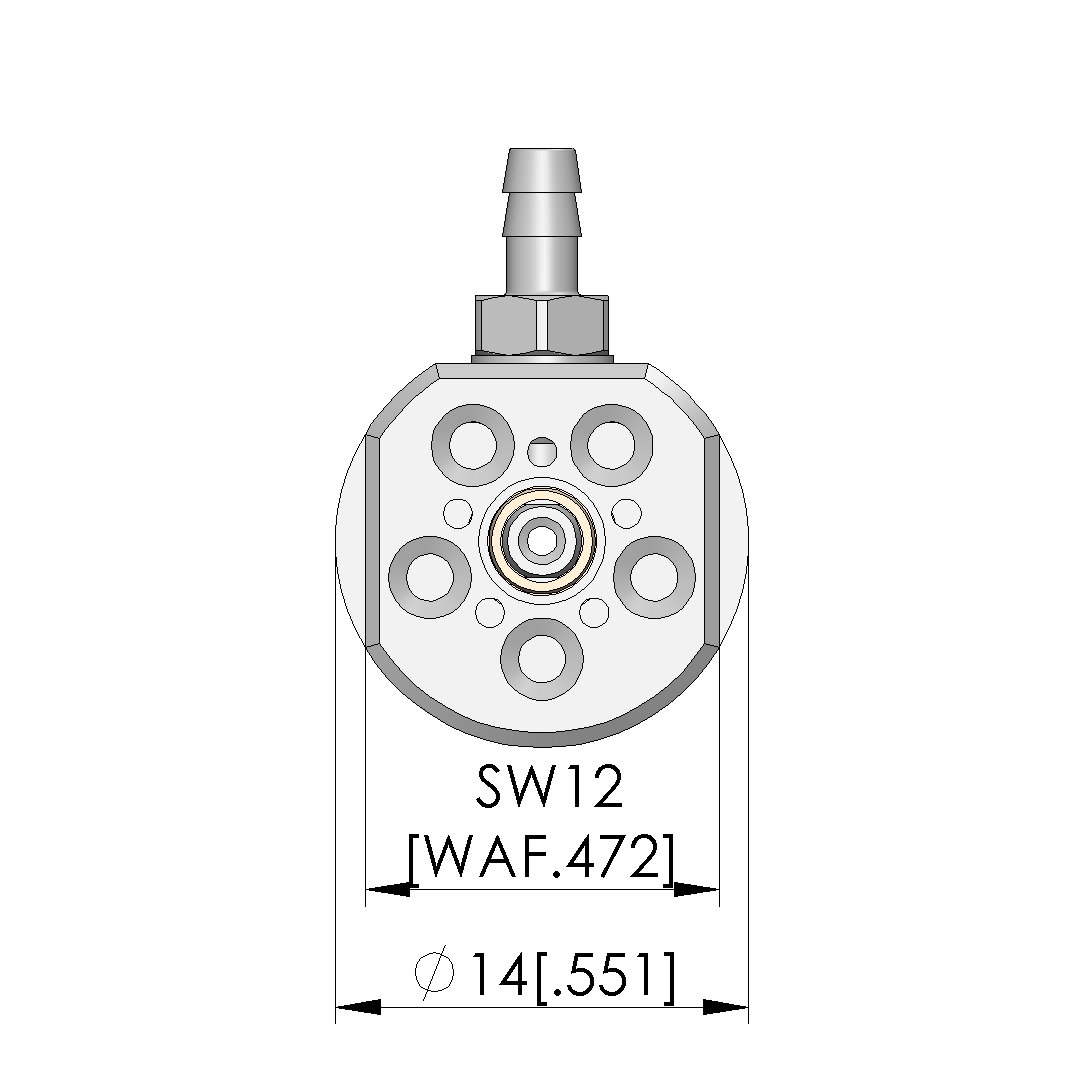

| 针管直径 : | 14 mm |
| 最大行程 : | 11 mm |

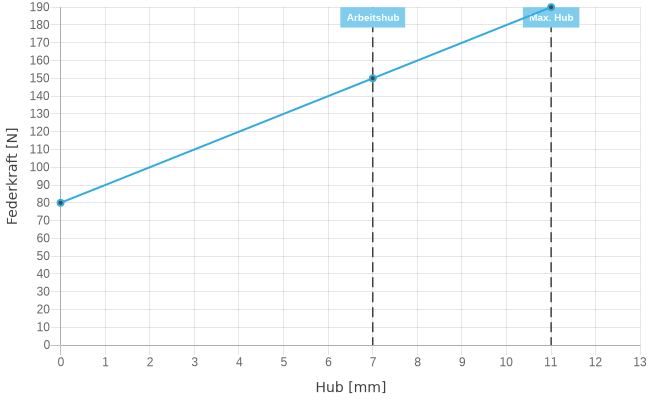

| 弹簧预紧力 : | 80 N |
| E 尺寸/卡环尺寸 : | 40 |
| 工作行程中的弹簧力 : | 150 N |
| 工作行程 : | 7 mm |
| 针头形状 : | 05 圆形（全半径） |
|---|---|
| 针头直径 : | 25 mm |
| 针头形状 表面 : | S 银 |
| 针头形状 材料 : | 8 银 |
