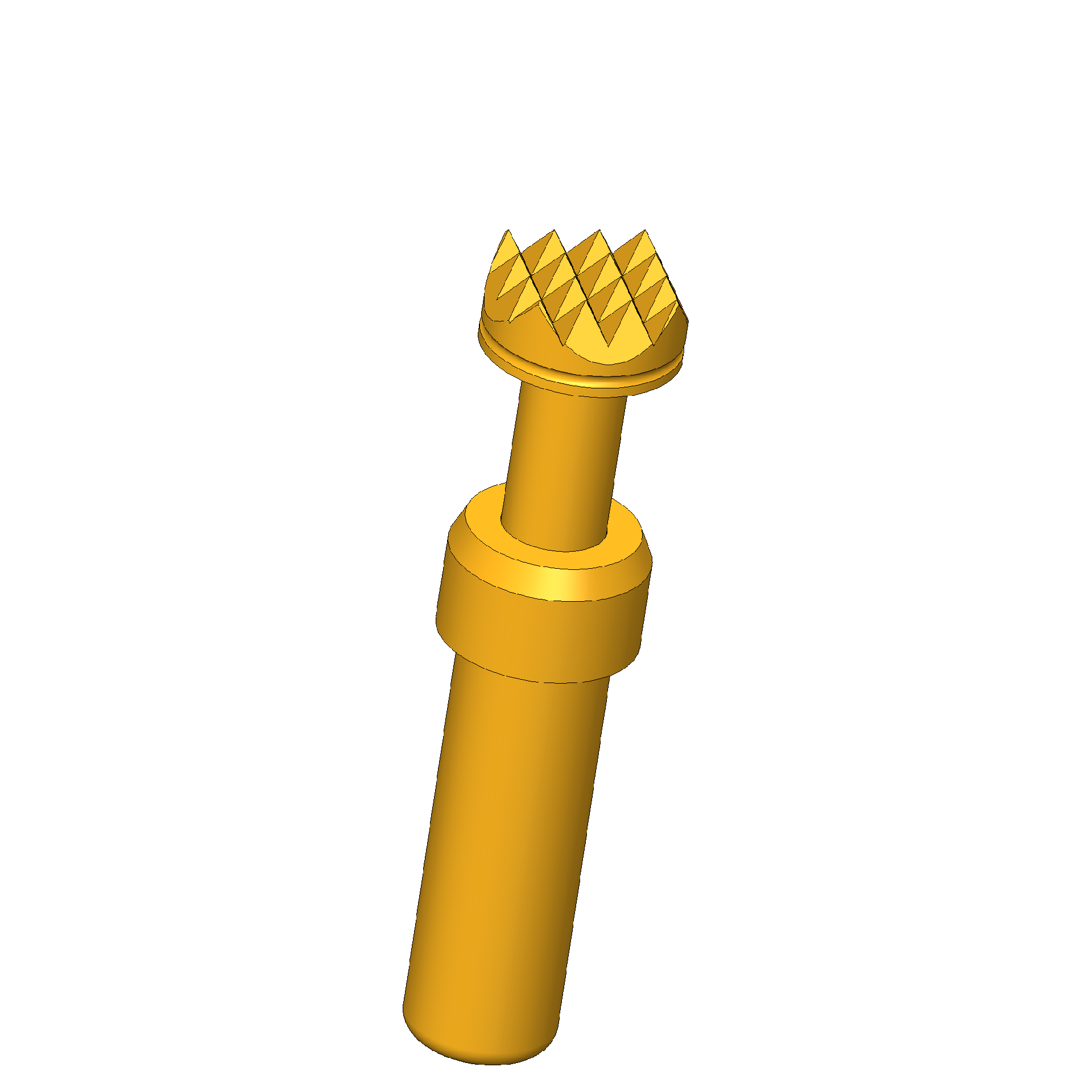

HSS-520 S
HSS-520 306 350 A 1502 S
产品 HSS-520-0004
产品特性：
● 该款短行程大电流探针的设计尺寸和载流能力之间的比例十分合理
● 用于空间较小的情况
● 低电阻探针，Ri 典型值：< 10 mOhm
● 用于空间较小的情况
● 低电阻探针，Ri 典型值：< 10 mOhm
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 大电流探针 |
|---|---|
| 子产品组 : | 短行程大电流探针 |
| 结构系列 : | HSS-520 S |
| 栅格 : | 4 mm |
| 触探装置，所属 : | 引脚，接线柱，扁平触点公头 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 是 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |

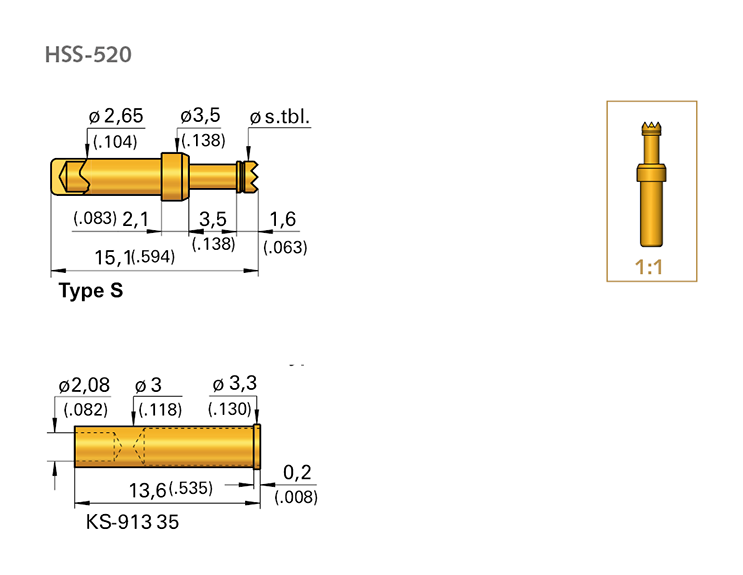

| 合适的针套 : | KS-913 |
| 最小温度 : | - 100 °C |
| 最大温度 : | + 200 °C |
| RoHS 符合性 : | RoHS-3;6c |

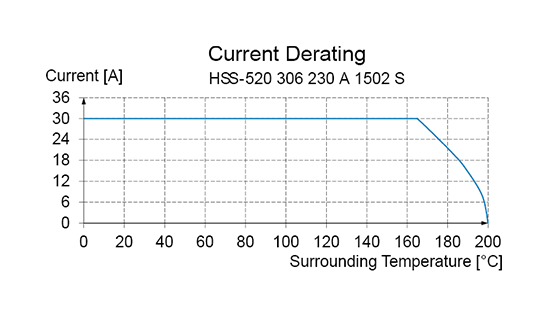

| 载流能力/额定电流 : | 30 A |
|---|---|
| 电阻 (Ri) 典型值 : | < 20 mOhm |

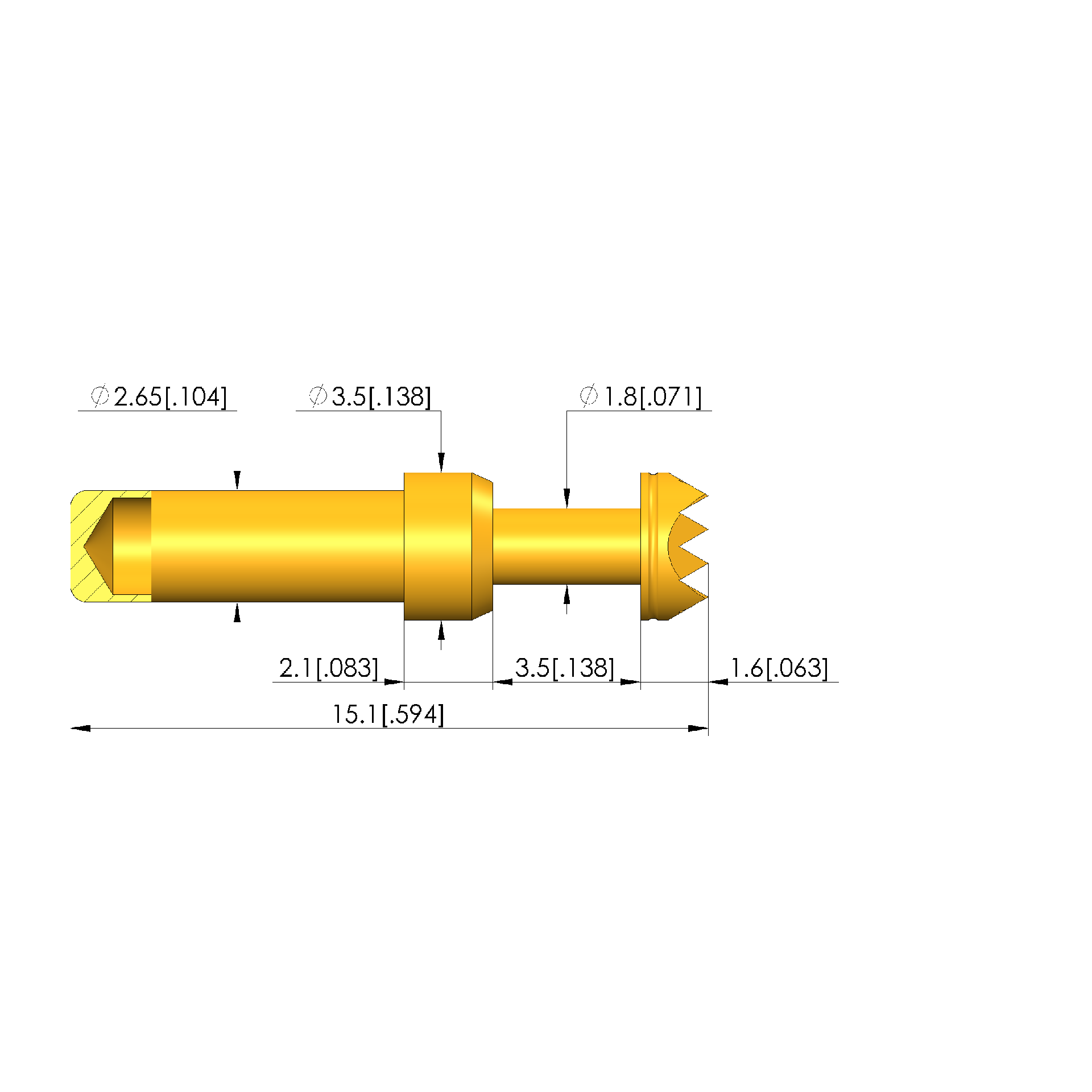

| 总长 : | 15.1 mm |
|---|---|
| 针管直径 : | 2.65 mm |
| 最大行程 : | 3.5 mm |
| 弹簧预紧力 : | 0.45 N |
| E 尺寸/卡环尺寸 : | 02 |

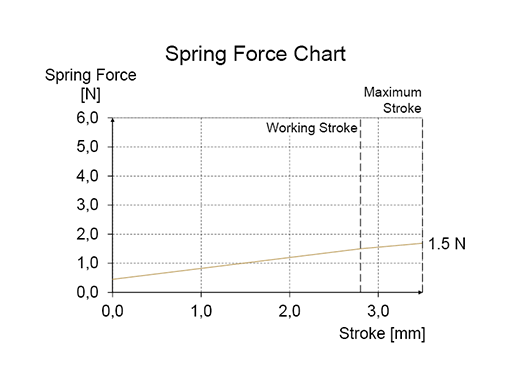

| 工作行程中的弹簧力 : | 1.5 N |
| 工作行程 : | 2.8 mm |

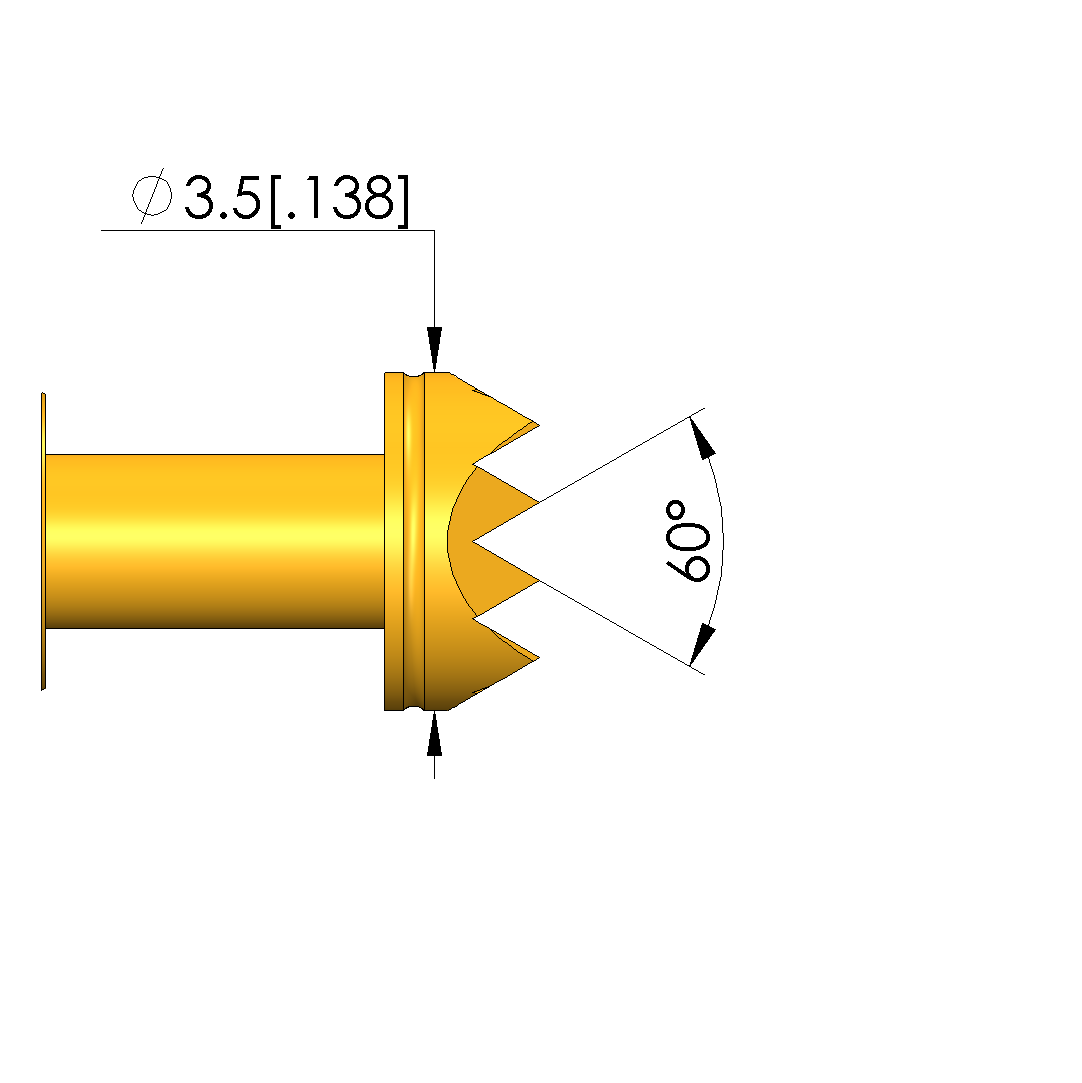

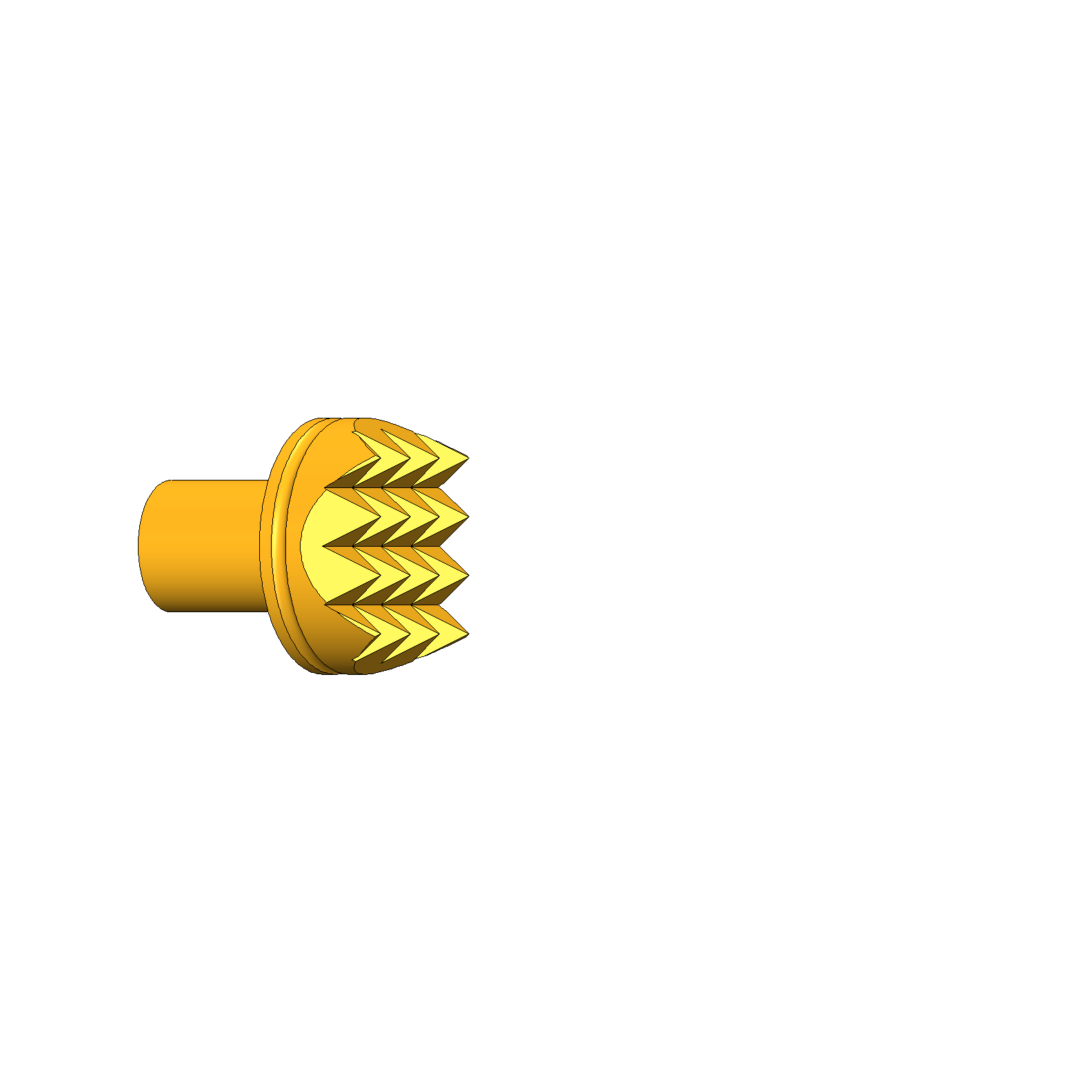

| 针头形状 : | 06 网纹/锯齿状格 |
|---|---|
| 针头直径 : | 3.5 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 3 铍铜 |
