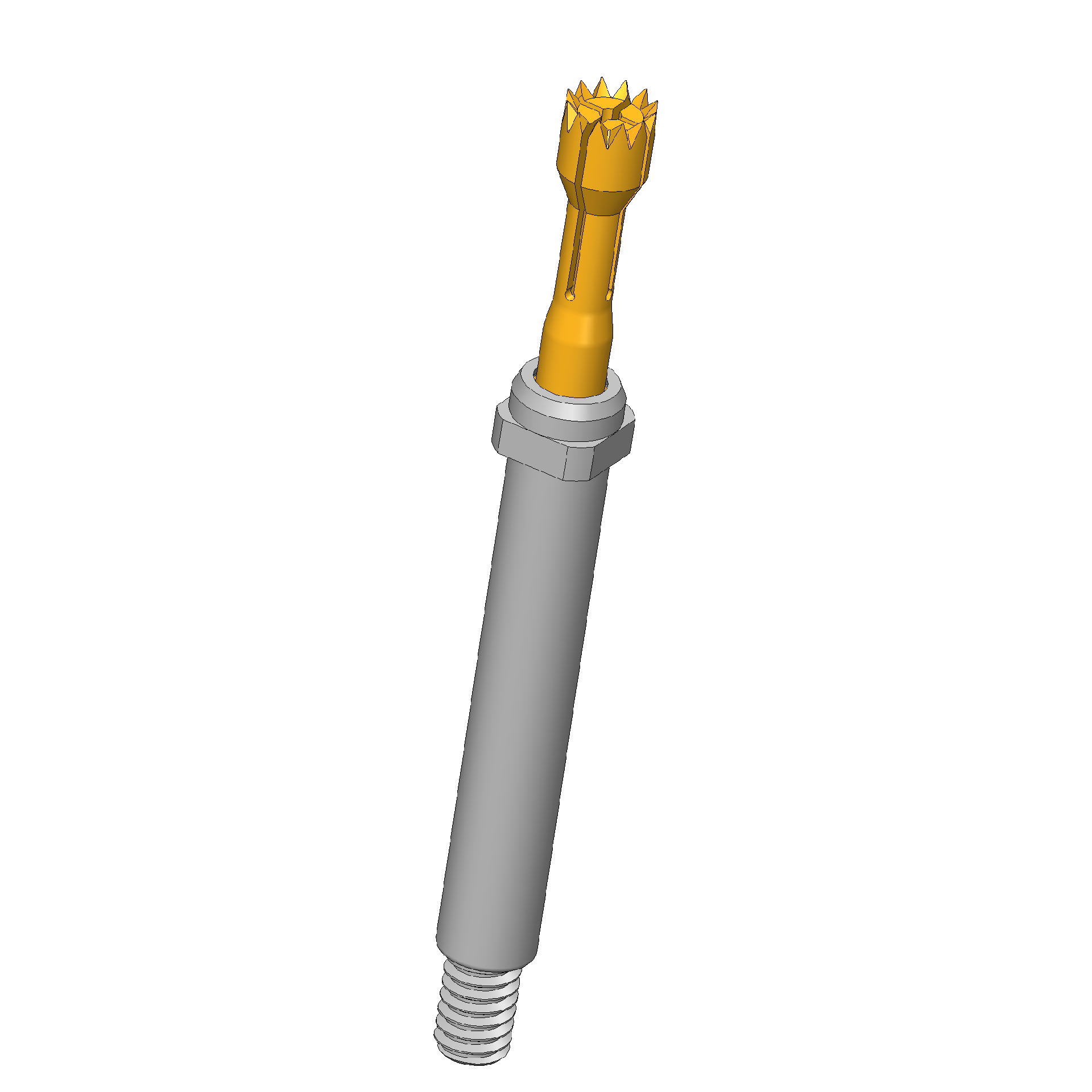

HSS-667 M
HSS-667 368 240 A 5002 M
产品 HSS-667-0012
产品特性：
● 用于穿透氧化层的尖形针头形状
● 稳定牢靠的触探
● 基于单根探针 HSS-667 的模块化和更高电流的可扩展性
● 兼容 HSS-120 系列
● 稳定牢靠的触探
● 基于单根探针 HSS-667 的模块化和更高电流的可扩展性
● 兼容 HSS-120 系列
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 大电流探针 |
|---|---|
| 子产品组 : | 标准大电流探针（旋接式） |
| 结构系列 : | HSS-667 M 旋入式 |
| 栅格 : | 4 mm |
| 被测器件/触点 : | 圆柱形电芯、方形电芯 |
| 触探装置，所属 : | - |
| 电磁 : | 是 |
| 被测器件/触点 : | Battery |
| 电池应用 : | 化成 |
| 安装类型 : | 可旋入 |
| 快速更换系统 : | 是 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |
| 旋入扭矩 : | 10 - 20 cNm |
| 合适的针套 : | KS-113 M |
| 最小温度 : | - 100 °C |
| 最大温度 : | + 200 °C |
| RoHS 符合性 : | RoHS-3;6a;6c |

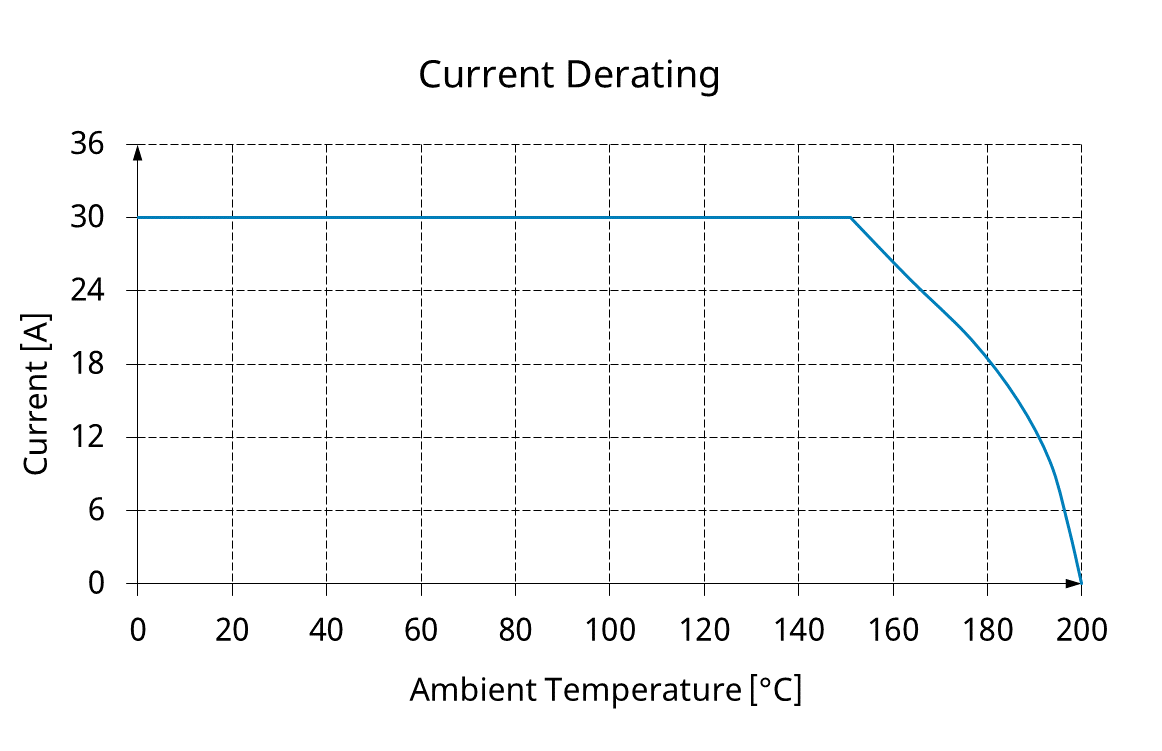

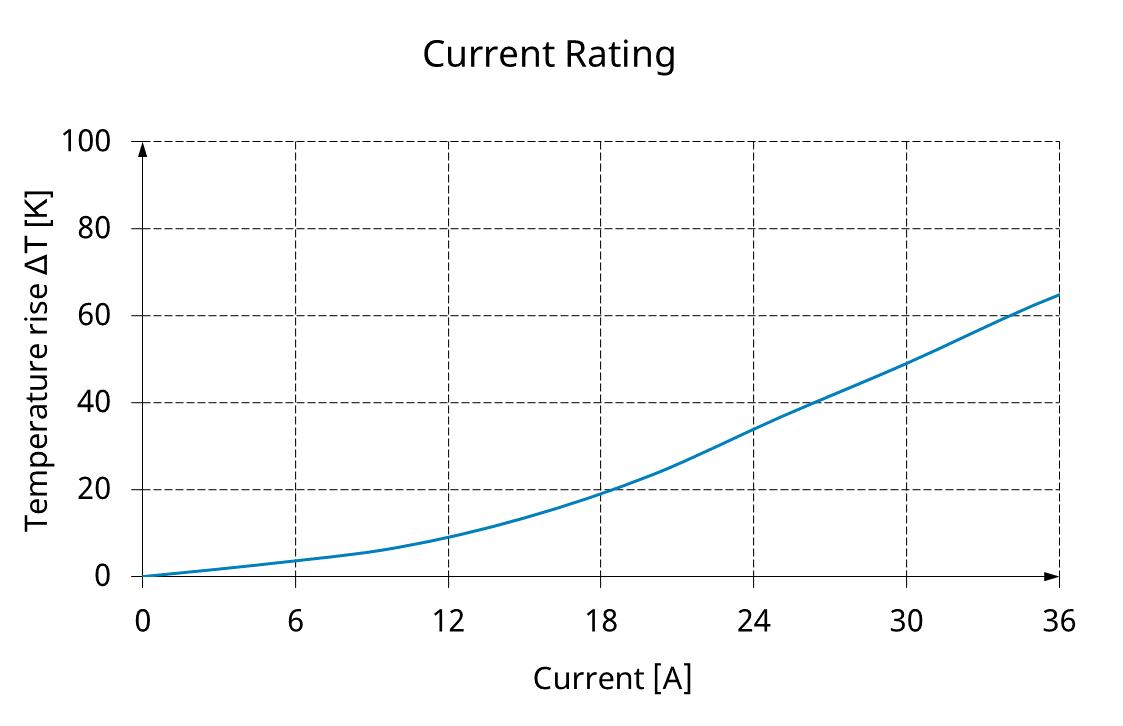

| 载流能力/额定电流 : | 30 A |
|---|---|
| 电阻 (Ri) 典型值 : | < 10 mOhm |

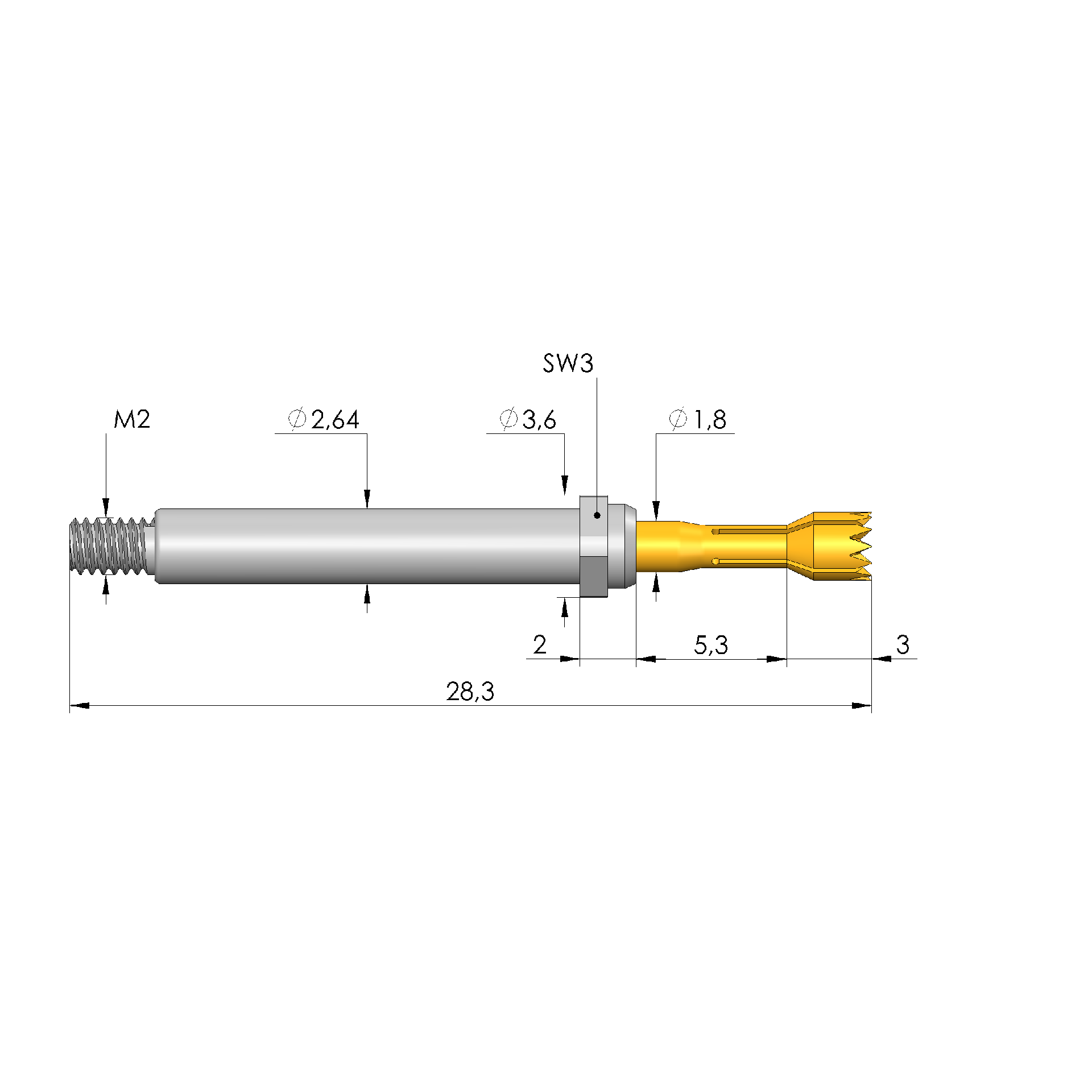

| 总长 : | 28.3 mm |
|---|---|
| 针管直径 : | 2.65 mm |
| 最大行程 : | 5.3 mm |
| 弹簧预紧力 : | 1.49 N |
| E 尺寸/卡环尺寸 : | 02 |
| 工作行程中的弹簧力 : | 5 N |
| 工作行程 : | 4 mm |

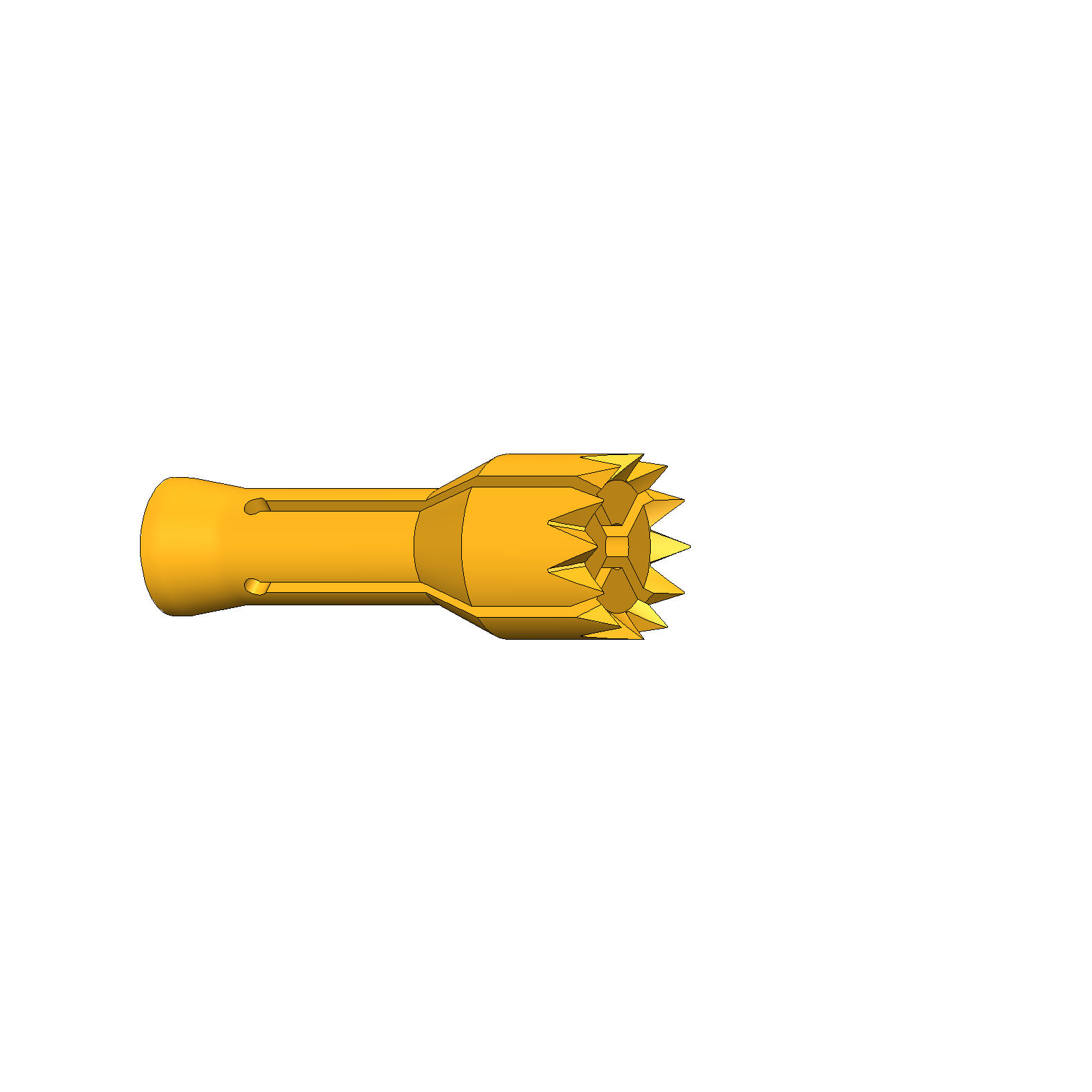

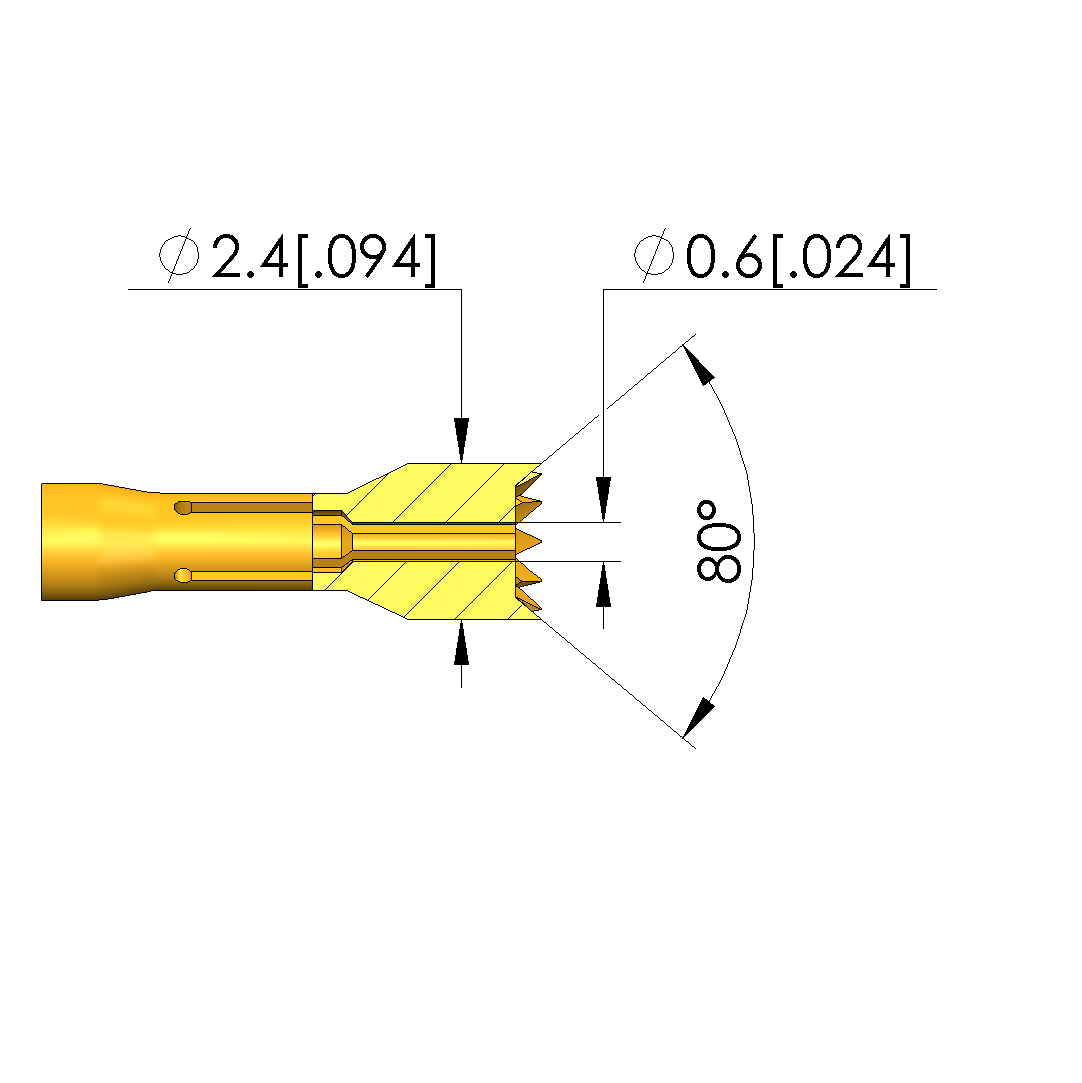

| 针头形状 : | 68 |
|---|---|
| 针头直径 : | 2.4 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 3 铍铜 |
