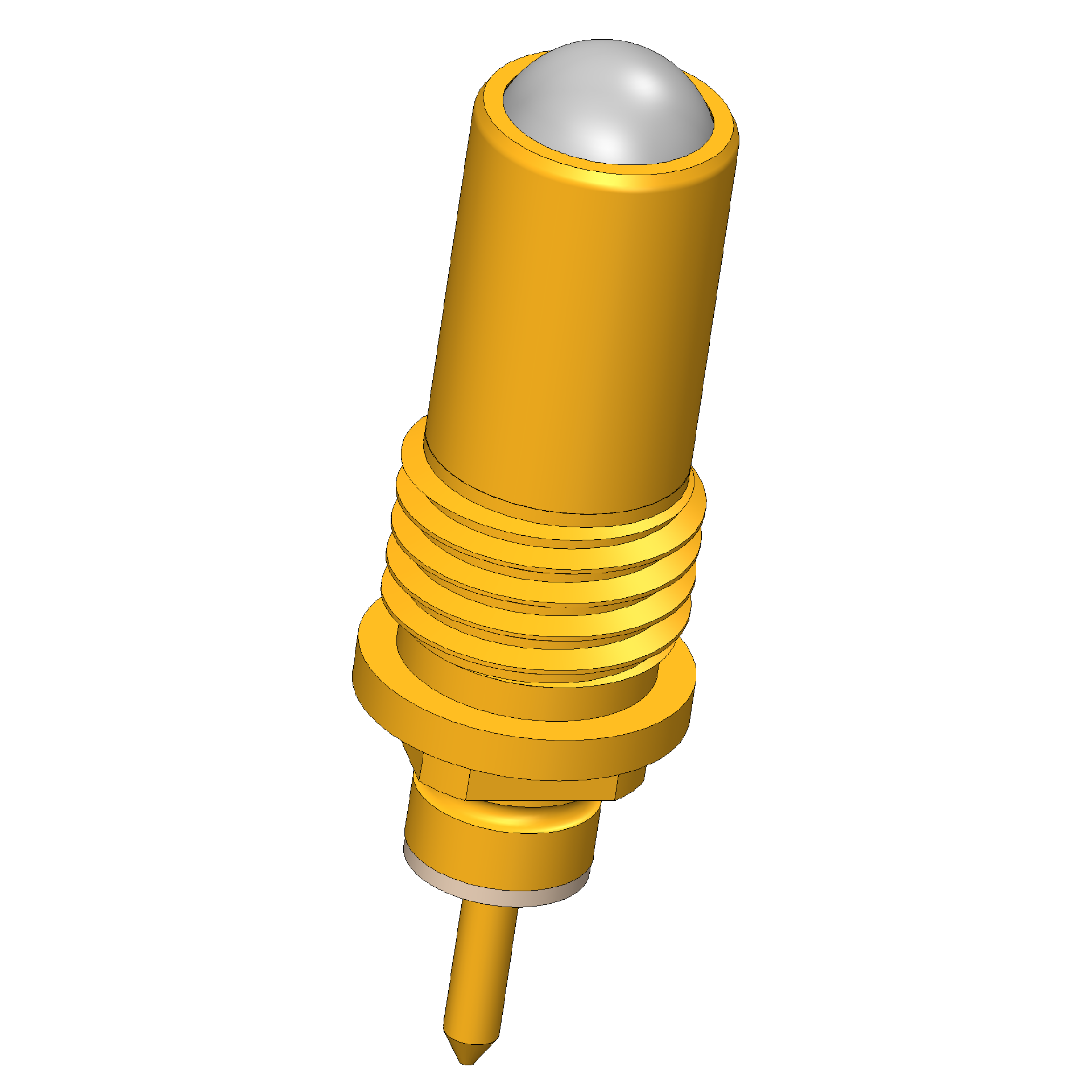

SKS-339-M
SKS-339 405 300 U 1301 M
产品 SKS-339-0001
产品特性：
● 开关探针是为测试模块中插头的侧向存在性测试而设计的
● 特别适用于狭小空间
● 此开关探针由球促动，可抵抗横向力
● 该球可以传输电信号（与连接针未电隔离）
● 特别适用于狭小空间
● 此开关探针由球促动，可抵抗横向力
● 该球可以传输电信号（与连接针未电隔离）
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 开关探针 |
|---|---|
| 子产品组 : | 开关探针（旋接式） |
| 结构系列 : | SKS-339 M 标准 |
| 栅格 : | 5.5 mm |
| 触探装置，所属 : | 焊盘，母连接器 |
| 电磁 : | 是 |
| 安装类型 : | 可旋入 |
| 快速更换系统 : | 否 |
| 探针上的连接类型 : | 焊接接口 |
| 安装高度，可调 : | 是 |
| 防扭转 : | 否 |
| 旋入扭矩 : | 10 - 20 cNm |
| 合适的针套 : | KS-339 M |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |
| 载流能力/额定电流 : | 10 A |
|---|

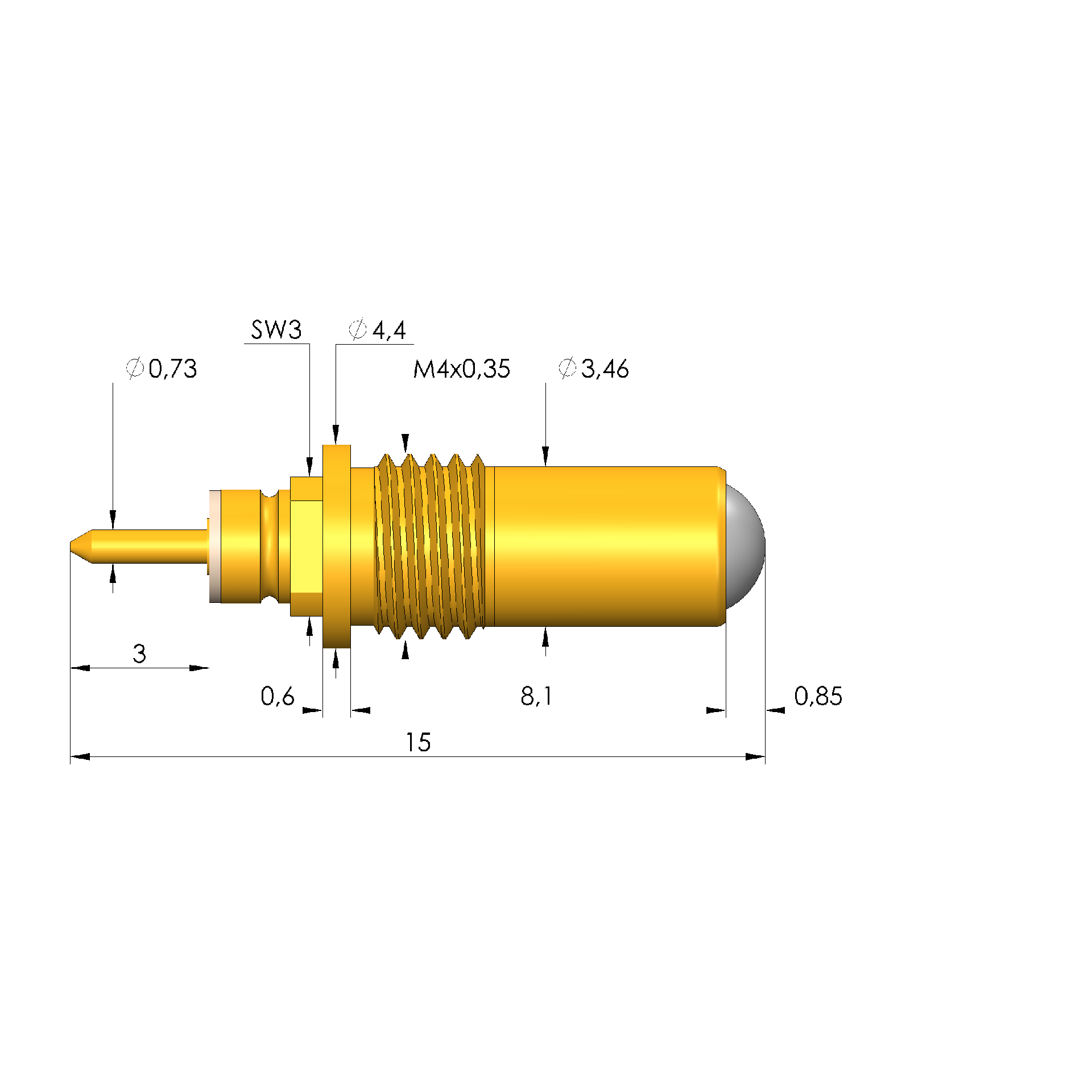

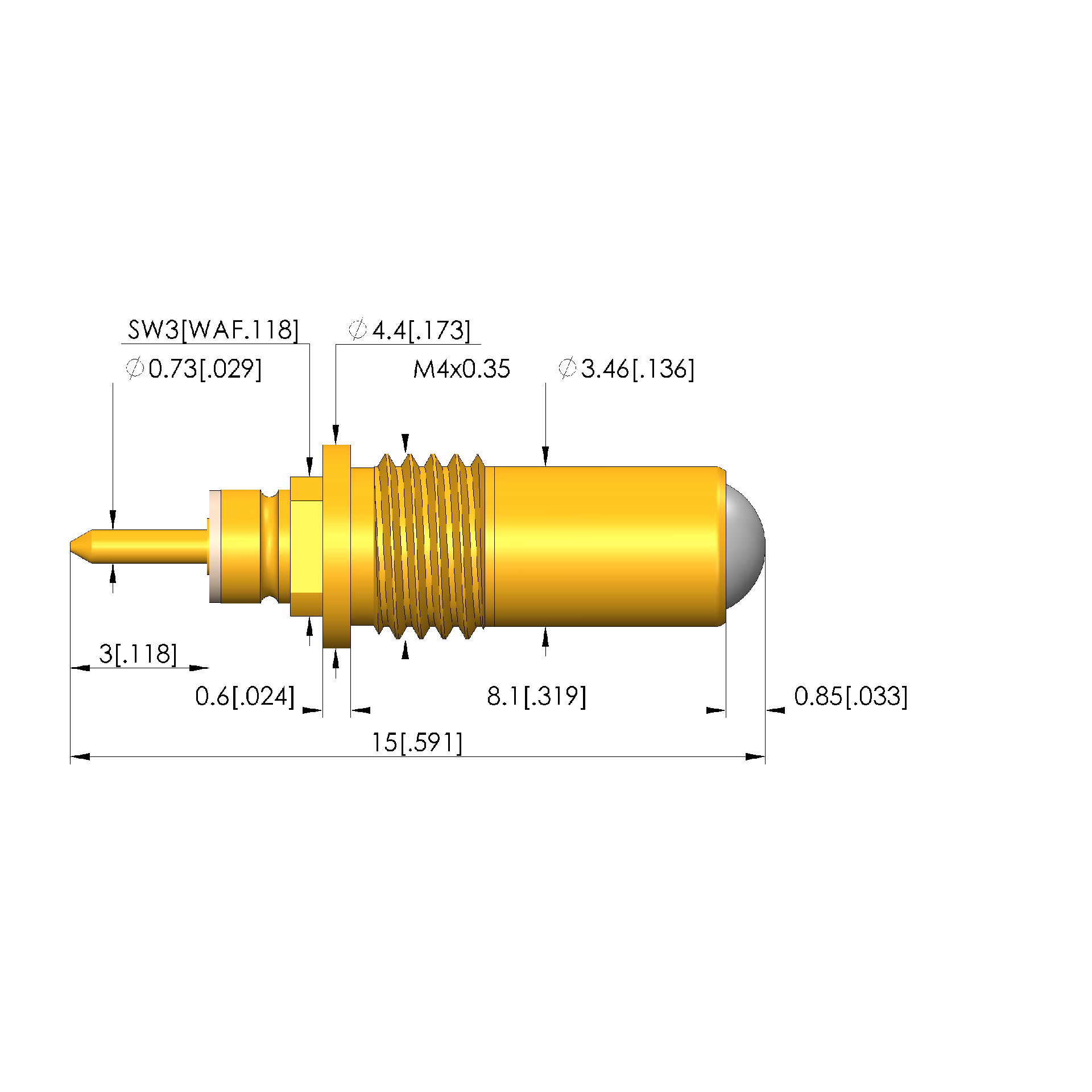

| 总长 : | 15 mm |
|---|---|
| 针管直径 : | 3.46 mm |
| 最大行程 : | 0.85 mm |
| 弹簧预紧力 : | 0.93 N |
| E 尺寸/卡环尺寸 : | 01 |
| 开关行程 : | 0.35 mm |
| 工作行程中的弹簧力 : | 1.3 N |
| 开关点 : | 8.6 mm |
| 开关点处的弹簧力 : | 1.1 N |
| 工作行程 : | 0.8 mm |

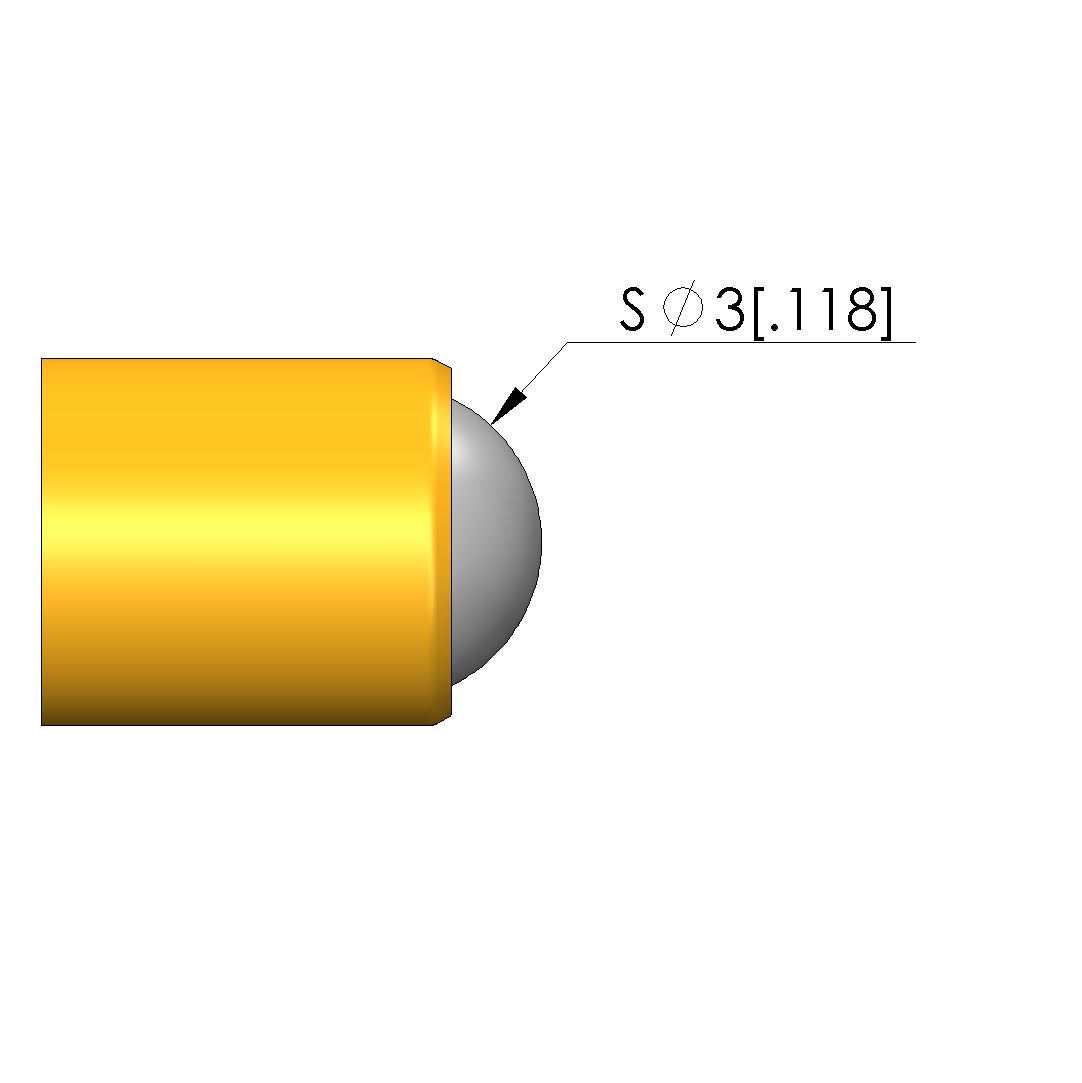

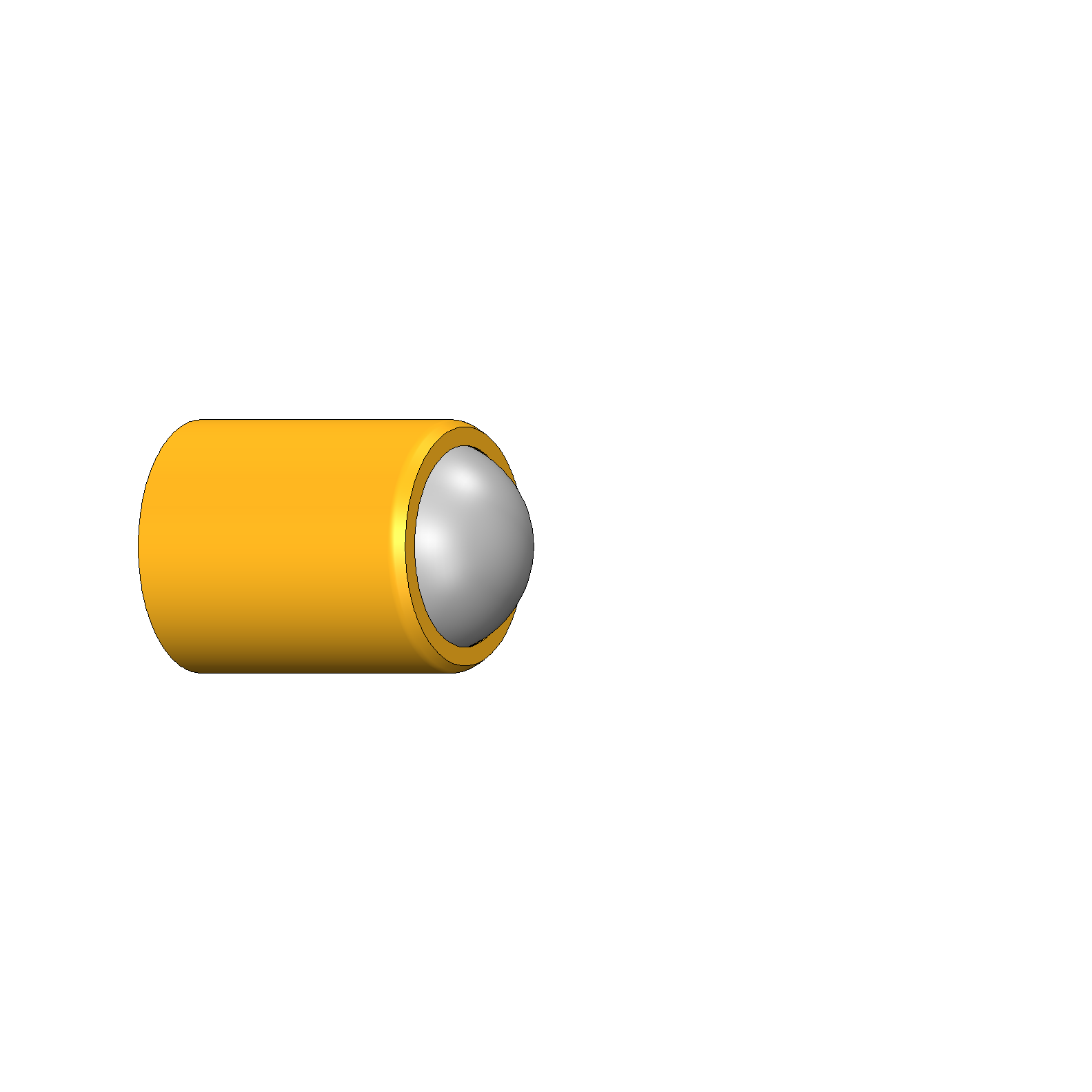

| 针头形状 : | 05 圆形（全半径） |
|---|---|
| 针头直径 : | 3 mm |
| 针头形状 表面 : | U 无表面处理 |
| 针头形状 材料 : | 4 不锈钢 |
