SKS-499
SKS-499 405 500 U 1000 S05 G
产品 SKS-499-0002
产品特性：

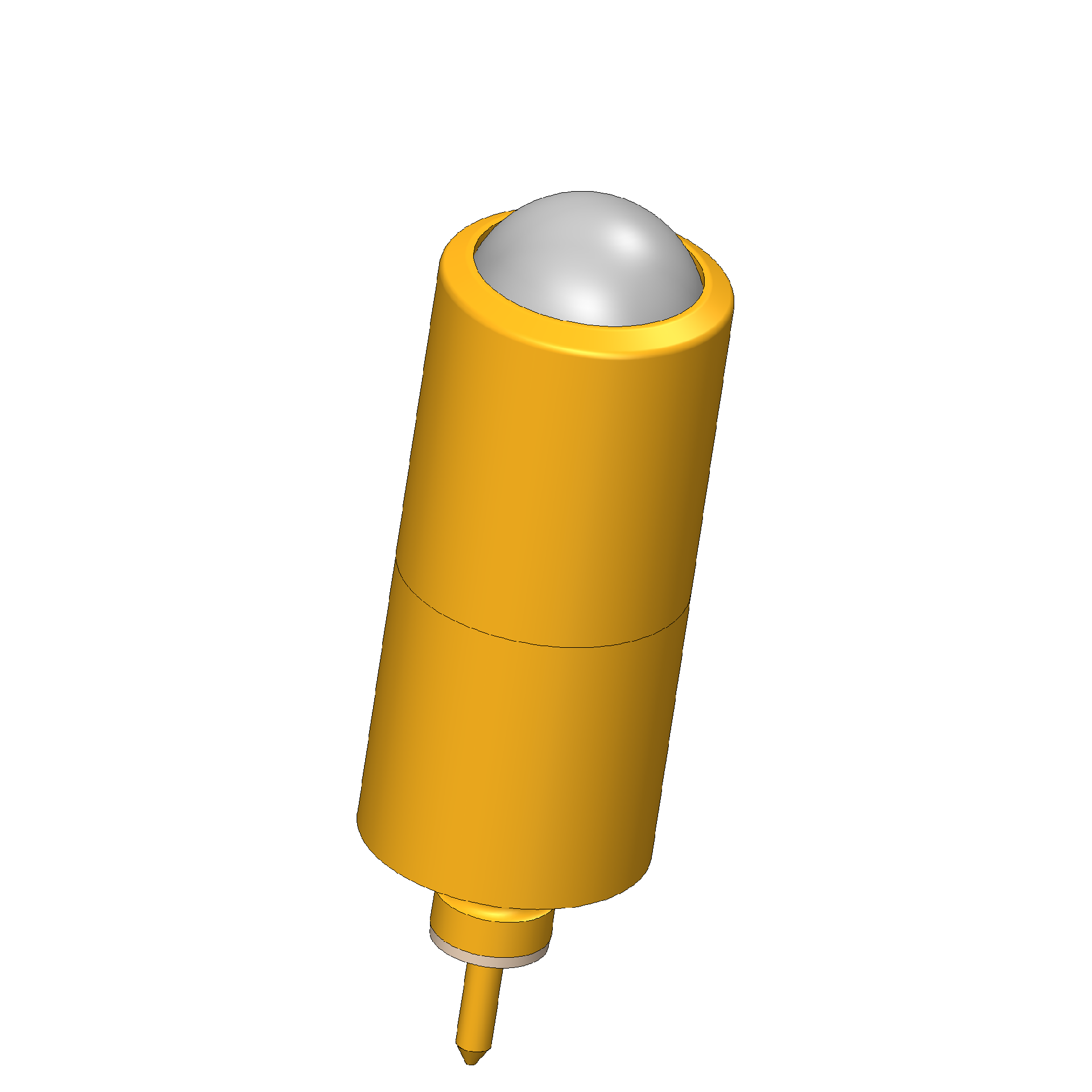

● 开关探针 SKS-499 是为测试模块中插头的侧向存在性测试而设计的
● SKS-499 由球促动，可抵抗横向力
● 特别适用于 256 密耳栅格的狭小空间
● 对于产品变型 SKS-499 405 500 U 1000 S05 G，球与连接针是电隔离的，即对 DUT 进行无电位触探
● SKS-499 由球促动，可抵抗横向力
● 特别适用于 256 密耳栅格的狭小空间
● 对于产品变型 SKS-499 405 500 U 1000 S05 G，球与连接针是电隔离的，即对 DUT 进行无电位触探
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 开关探针 |
|---|---|
| 子产品组 : | 开关探针（插接式） |
| 结构系列 : | SKS-499 标准 |
| 栅格 : | 6.5 mm |
| 触探装置，所属 : | 焊盘，母连接器 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 否 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |
| 载流能力/额定电流 : | 5 A |
|---|

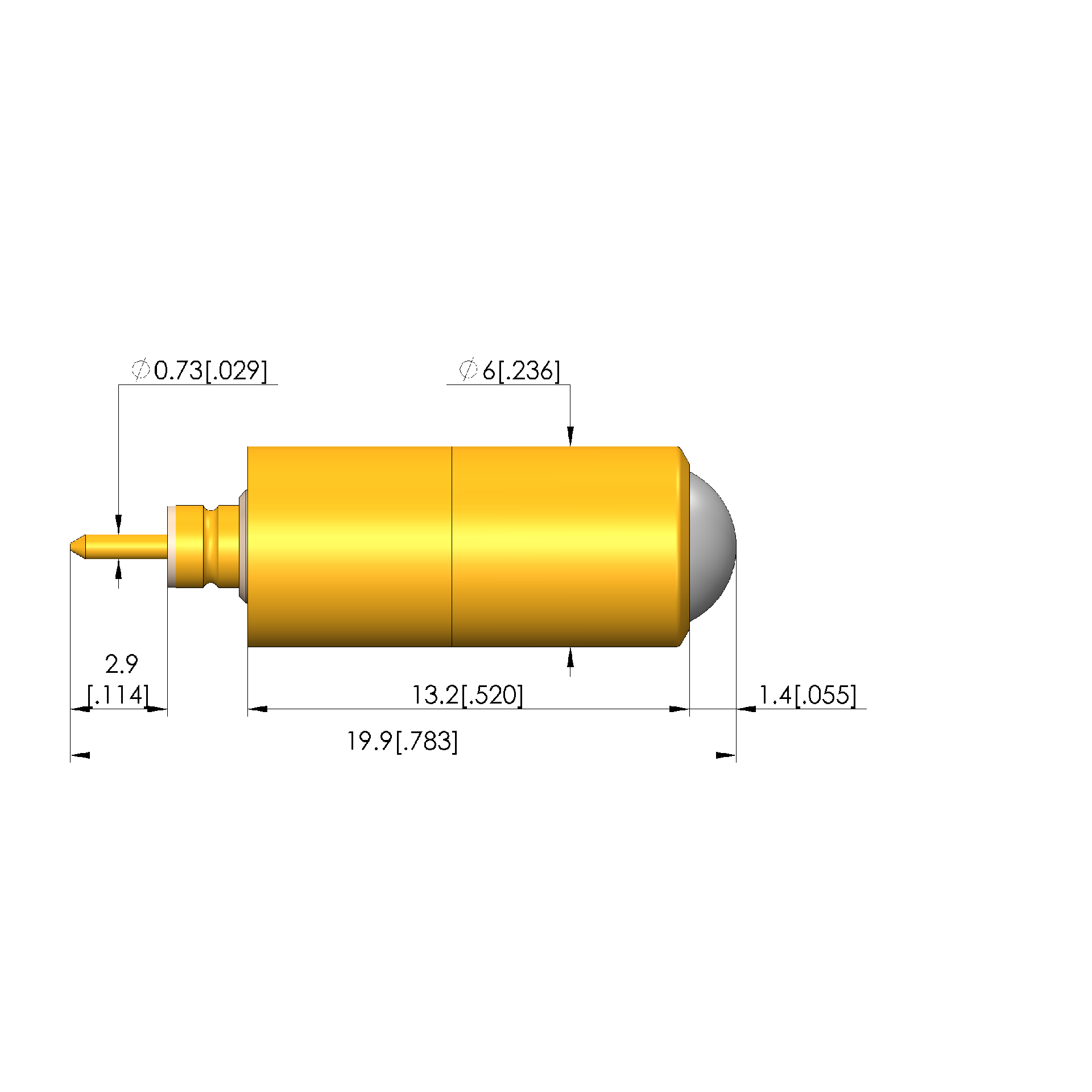

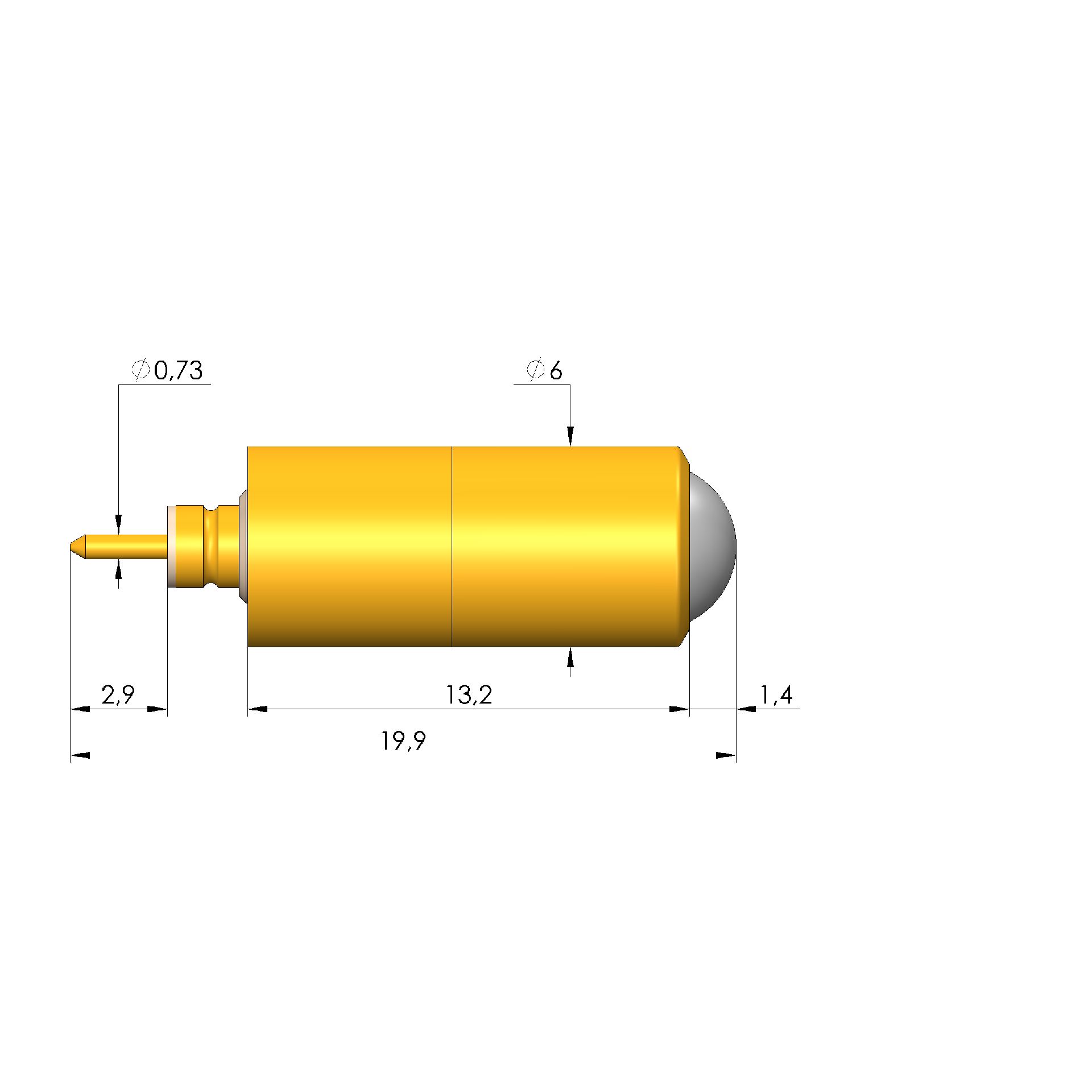

| 总长 : | 19.9 mm |
|---|---|
| 针管直径 : | 6 mm |
| 最大行程 : | 1.4 mm |
| 弹簧预紧力 : | 0.7 N |
| E 尺寸/卡环尺寸 : | 00 |
| 工作行程中的弹簧力 : | 1 N |
| 开关行程 : | 0.5 mm |
| 开关点处的弹簧力 : | 0.81 N |
| 工作行程 : | 1.2 mm |

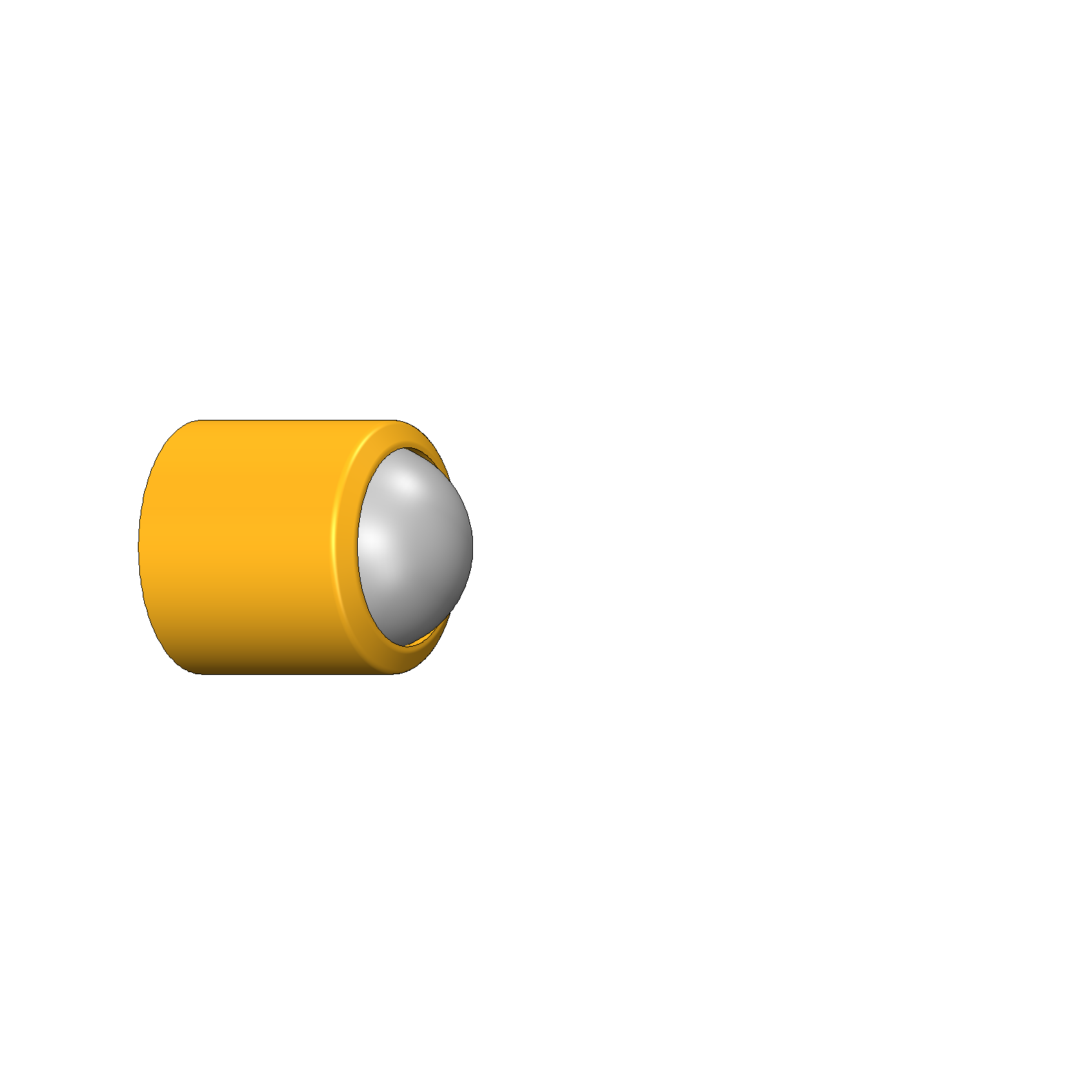

| 针头形状 : | 05 圆形（全半径） |
|---|---|

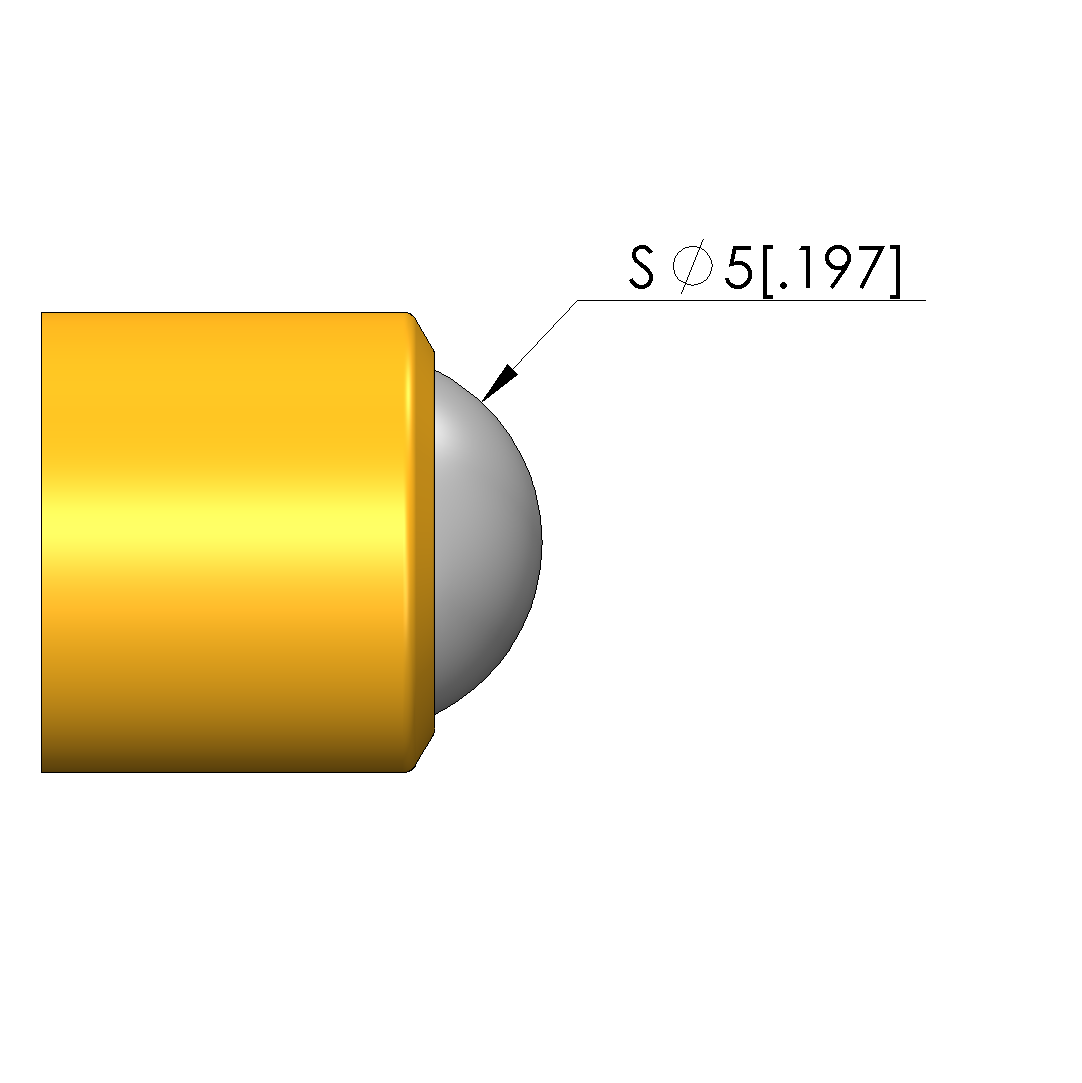

| 针头直径 : | 5 mm |
| 针头形状 表面 : | U 无表面处理 |
| 针头形状 材料 : | 4 不锈钢 |
