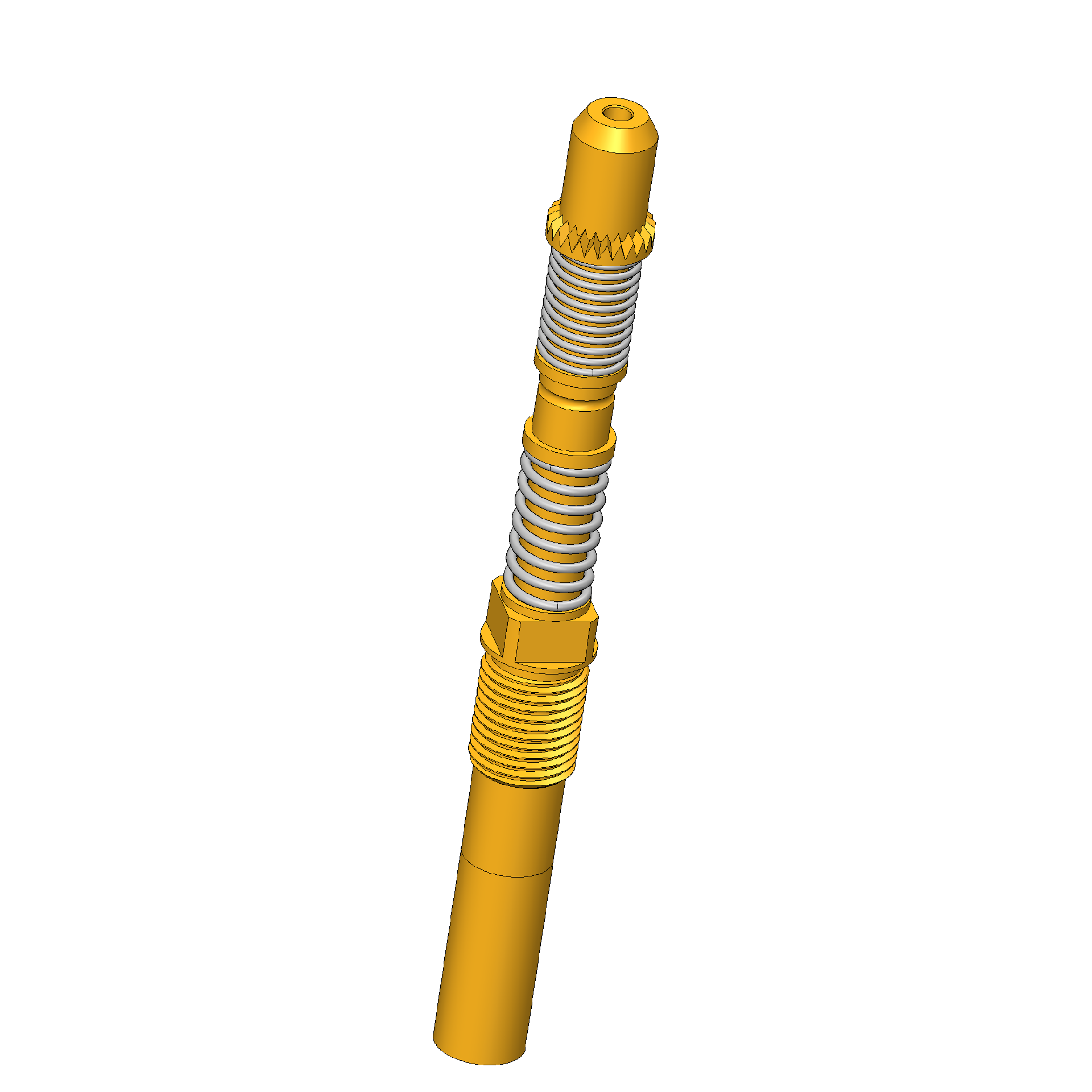

HFS-807 M
HFS-807 303 051 A 6842 HFM-M
产品 HFS-807-0002
产品特性：
● 用于测试 FAKRA-mini 连接器，例如 HFM (Rosenberger) 或 Mate-AX (TE Connectivity)
● 主要用于汽车市场的未来技术领域（例如：自动驾驶）
● 高频探针可实现最佳高频性能和数据传输
● 可实现模块化构建以及用于单、双或四重外壳的探针组合，或安装到浮动支架 HAS-807 上
● 电缆接口，高速 SMPM 公头，连接电缆 SMPM 母头
● 主要用于汽车市场的未来技术领域（例如：自动驾驶）
● 高频探针可实现最佳高频性能和数据传输
● 可实现模块化构建以及用于单、双或四重外壳的探针组合，或安装到浮动支架 HAS-807 上
● 电缆接口，高速 SMPM 公头，连接电缆 SMPM 母头
下载
- 产品规格表 (ZH|pdf)
| 产品组 : | HFS 高频探针 |
|---|---|
| 结构系列 : | HFS-807 |
| 子系列 : | HFS-807 M 可旋入 |
| 栅格 : | 4 mm |
| 被测器件/触点 : | Mini Coax HFM |
| 安装类型 : | 可旋入 |
| 被测器件公母性 : | M 信号线公头/插头 |
| 浮动安放 : | 否 |
| 防扭转 : | 否 |
| 贯通式活塞 : | 是 |
| 合适的组件接口 : | SMPM 50 欧姆 |
| 合适的组件公母性 : | F 信号线母头/插座 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |

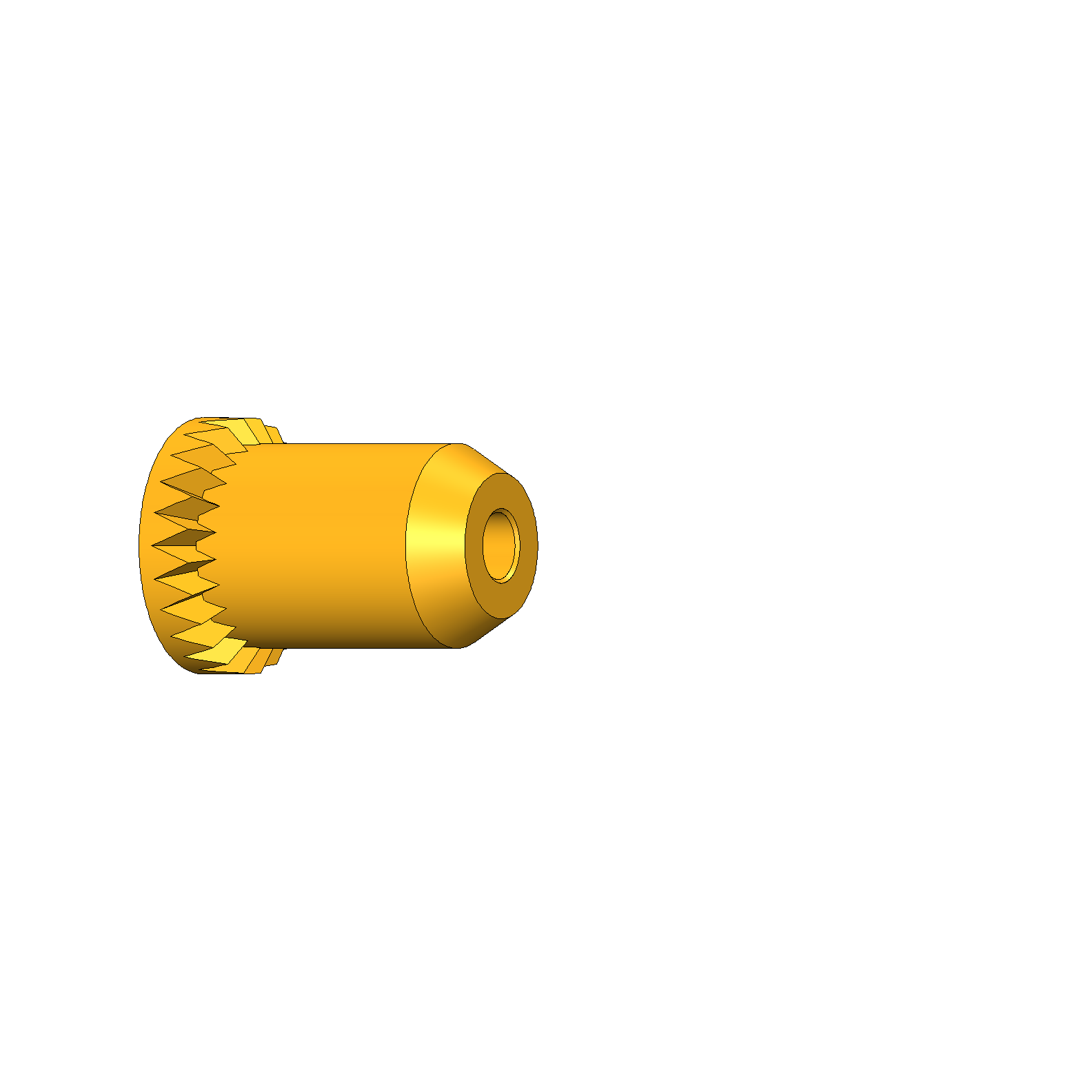

| 外导线针头形状 : | 42 插头连接器内侧定心 |
|---|---|
| 外导线针头直径 : | 3.5 mm |
| 工作行程中外导线的总弹簧力 : | 5.8 N |
| 外导线工作行程 : | 3.2 mm |
| 外导线最大行程 : | 4.1 mm |
| 外导线可更换 : | 否 |
| 外导线最大载流能力 : | 3 A |

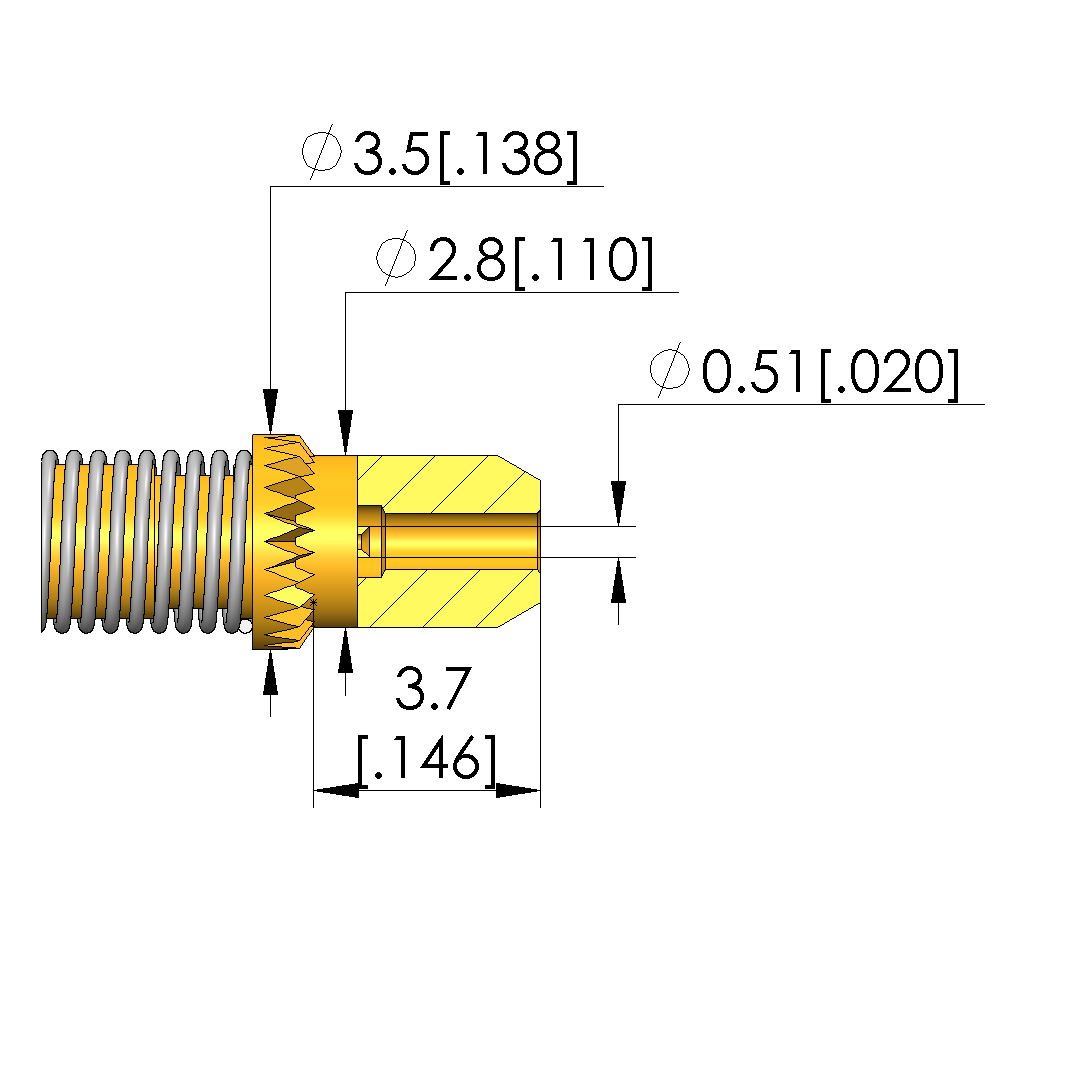

| 信号线针头形状 : | 03 内锥 |
|---|---|
| 信号线针头直径 : | 0.51 mm |
| 信号线针头形状 材料 : | 3 铍铜 |
| 信号线针头形状 表面 : | A 金 |
| 信号线数 : | 1 |
| 信号线，可更换 : | 否 |
| 信号线工作行程 : | 1 mm |
| 工作行程中每个信号线的弹簧力 : | 1 N |
| 信号线最大行程 : | 1.5 mm |
| 信号线最大载流能力 : | 2 A |
| 频率范围最高 : | 12 GHz |
|---|---|
| 阻抗 : | 50 Ohm |
| 工作行程中的总弹簧力 : | 6.8 N |
|---|---|

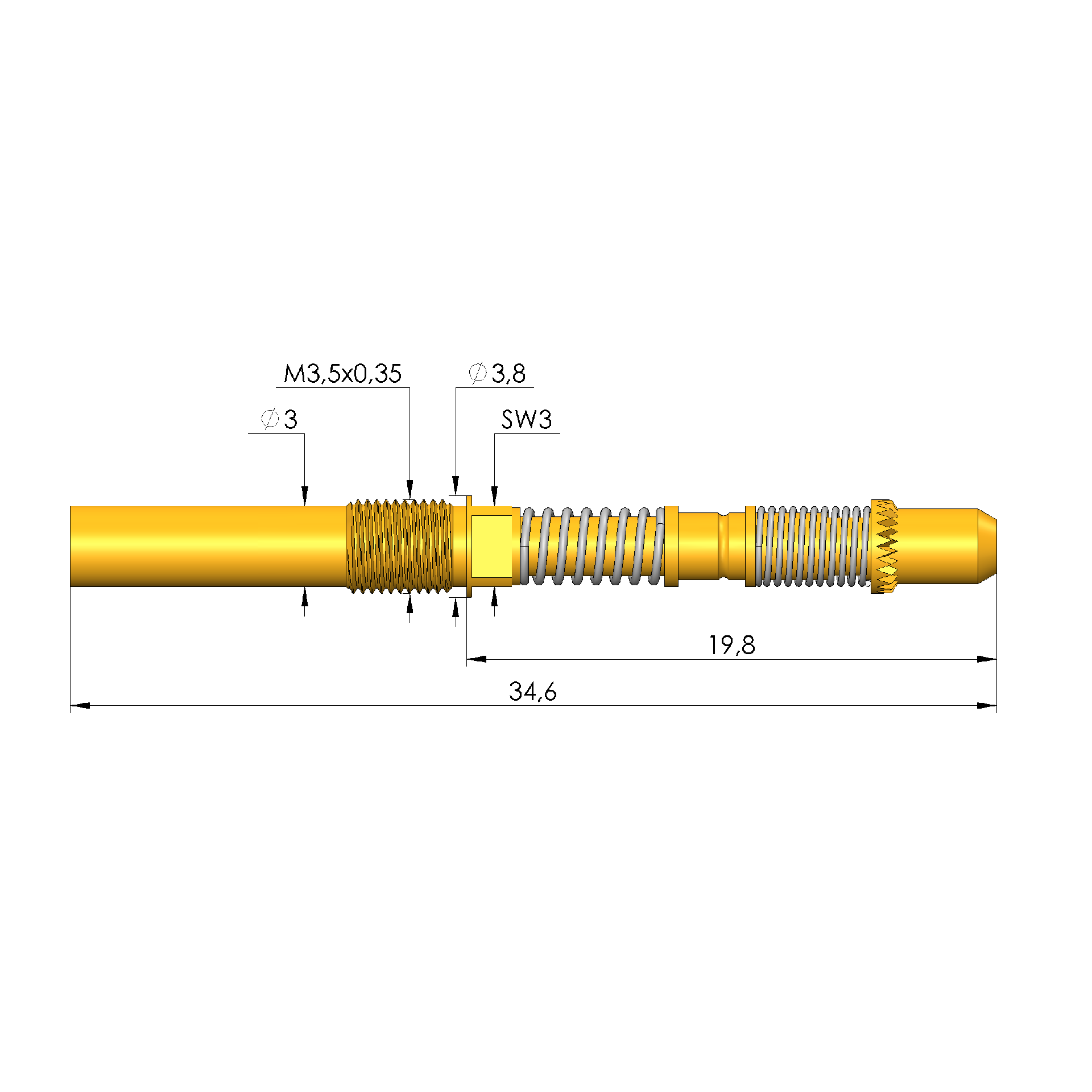

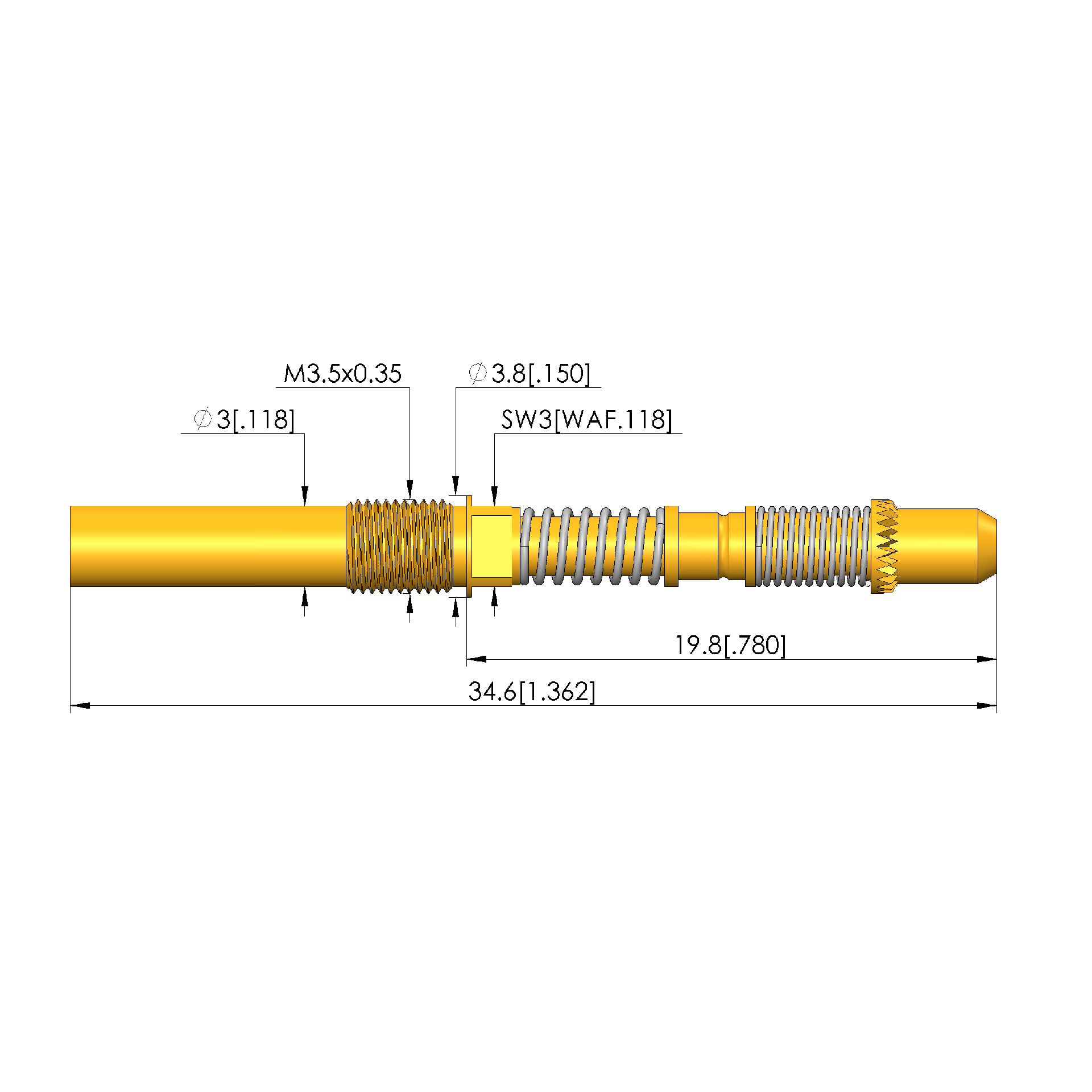

| 总长 : | 34.6 mm |
| 针管直径 : | 3 mm |
| 安装高度，不含针套 : | 19.8 mm |
| 探针 (KS) 拧紧力矩 : | 10 - 20 cNm |
