HFS-802
HFS-802 314 051 A 8042 HMTD
产品 HFS-802-0001
产品特性：
● 用于测试差分插头连接器（例如：LV 214 / USCAR）
● 主要用于汽车市场的未来技术领域（例如：自动驾驶）
● 为数据传输提供最佳高频性能
● 可实现模块化构建以及单、双或四重外壳的探针组合
● 电缆接口 H-MTD
● 主要用于汽车市场的未来技术领域（例如：自动驾驶）
● 为数据传输提供最佳高频性能
● 可实现模块化构建以及单、双或四重外壳的探针组合
● 电缆接口 H-MTD
下载
- 产品规格表 (ZH|pdf)
| 产品组 : | HFS 高频探针 |
|---|---|
| 结构系列 : | HFS-802 |
| 子系列 : | HFS-802 |
| 栅格 : | 8 mm |
| 被测器件/触点 : | H-MTD ® (Rosenberger)、Ve-NET ™(Amphenol) |
| 安装类型 : | 插接式 |
| 被测器件公母性 : | M 信号线公头/插头 |
| 浮动安放 : | 是 |
| 防扭转 : | 是 |
| 贯通式活塞 : | 是 |
| 合适的组件接口 : | HMTD |
| 合适的组件公母性 : | F 信号线母头/插座 |
| 探针 (KS) 子系列 : | KS-802 HMTD 插接版 |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |
| 外导线针头形状 : | 42 插头连接器内侧定心 |
|---|---|

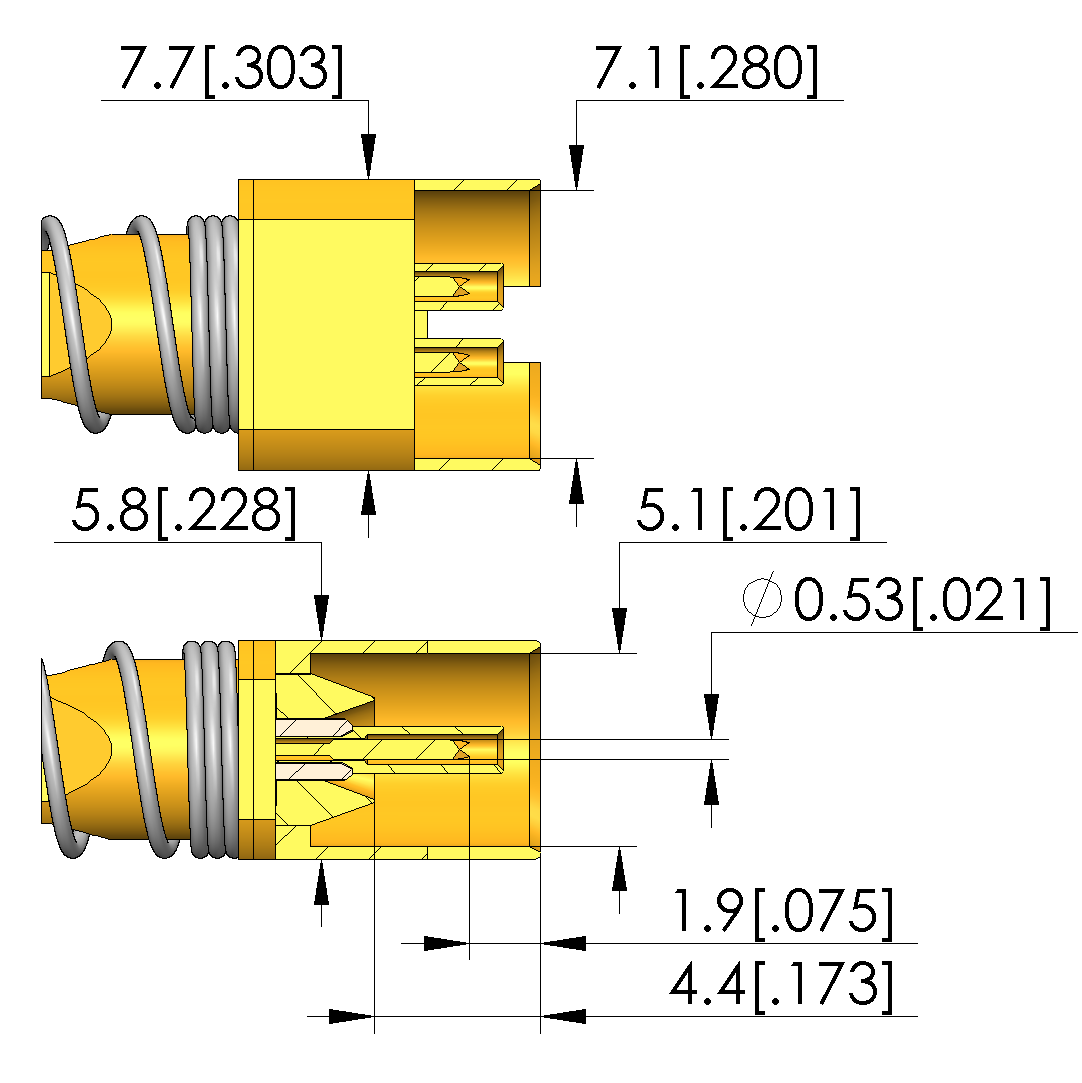

| 外导线针头直径 : | 7.7 mm |
| 工作行程中外导线的总弹簧力 : | 6 N |
| 外导线工作行程 : | 4 mm |
| 外导线最大行程 : | 5 mm |
| 外导线可更换 : | 否 |
| 外导线最大载流能力 : | 10 A |
| 信号线针头形状 : | 14 四爪皇冠头，自洁 |
|---|---|
| 信号线针头直径 : | 0.51 mm |
| 信号线针头形状 材料 : | 3 铍铜 |
| 信号线针头形状 表面 : | A 金 |
| 信号线数 : | 2 1 差分对 |
| 信号线，可更换 : | 否 |
| 信号线工作行程 : | 2.2 mm |
| 工作行程中每个信号线的弹簧力 : | 1 N |
| 信号线最大行程 : | 2.8 mm |
| 信号线最大载流能力 : | 2 A |
| 频率范围最高 : | 6 GHz |
|---|---|
| 阻抗 : | 100 Ohm |
| 工作行程中的总弹簧力 : | 8 N |
|---|---|

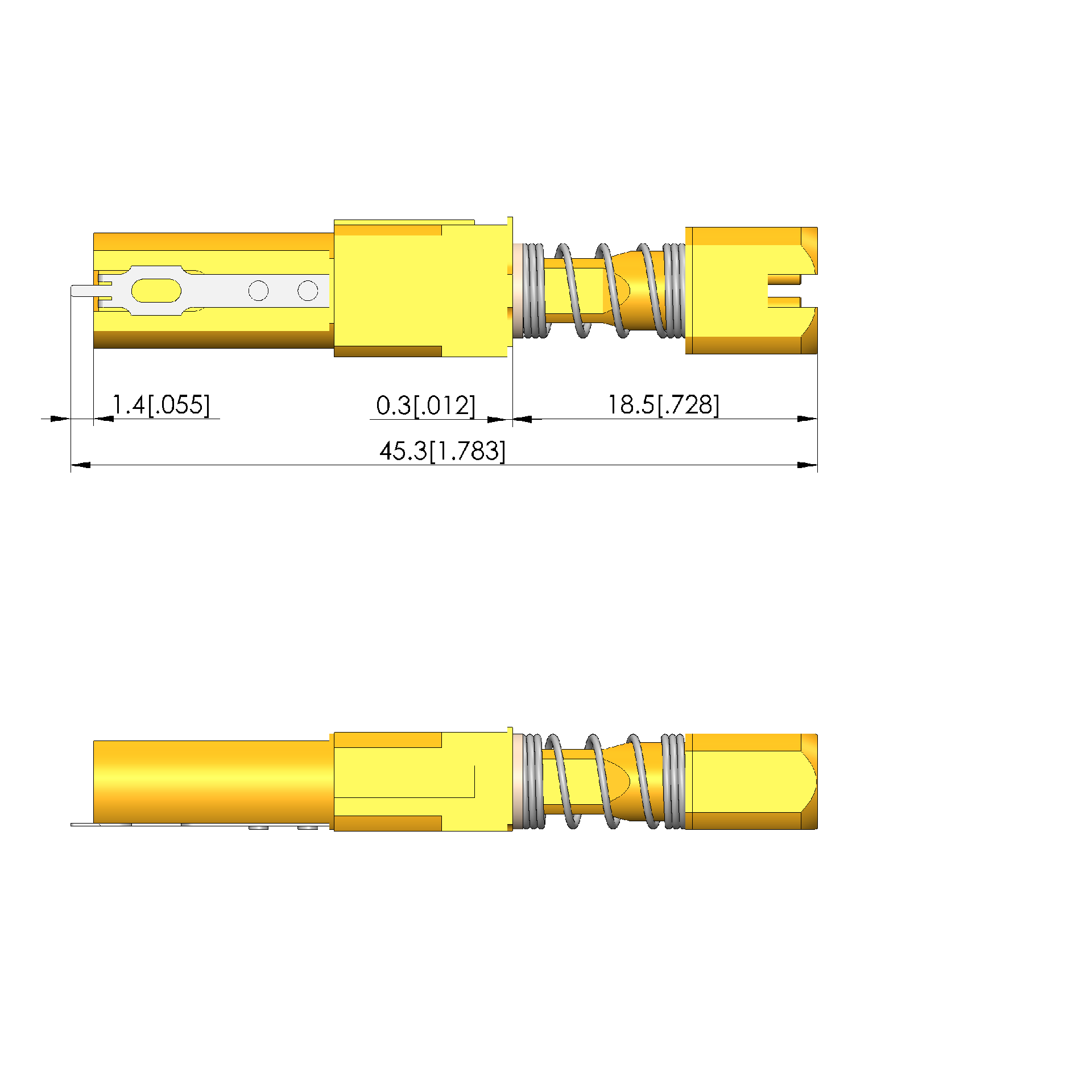

| 总长 : | 45.3 mm |
| 针管直径 : | 8 mm |
| 安装高度，不含针套 : | 18.8 mm |
