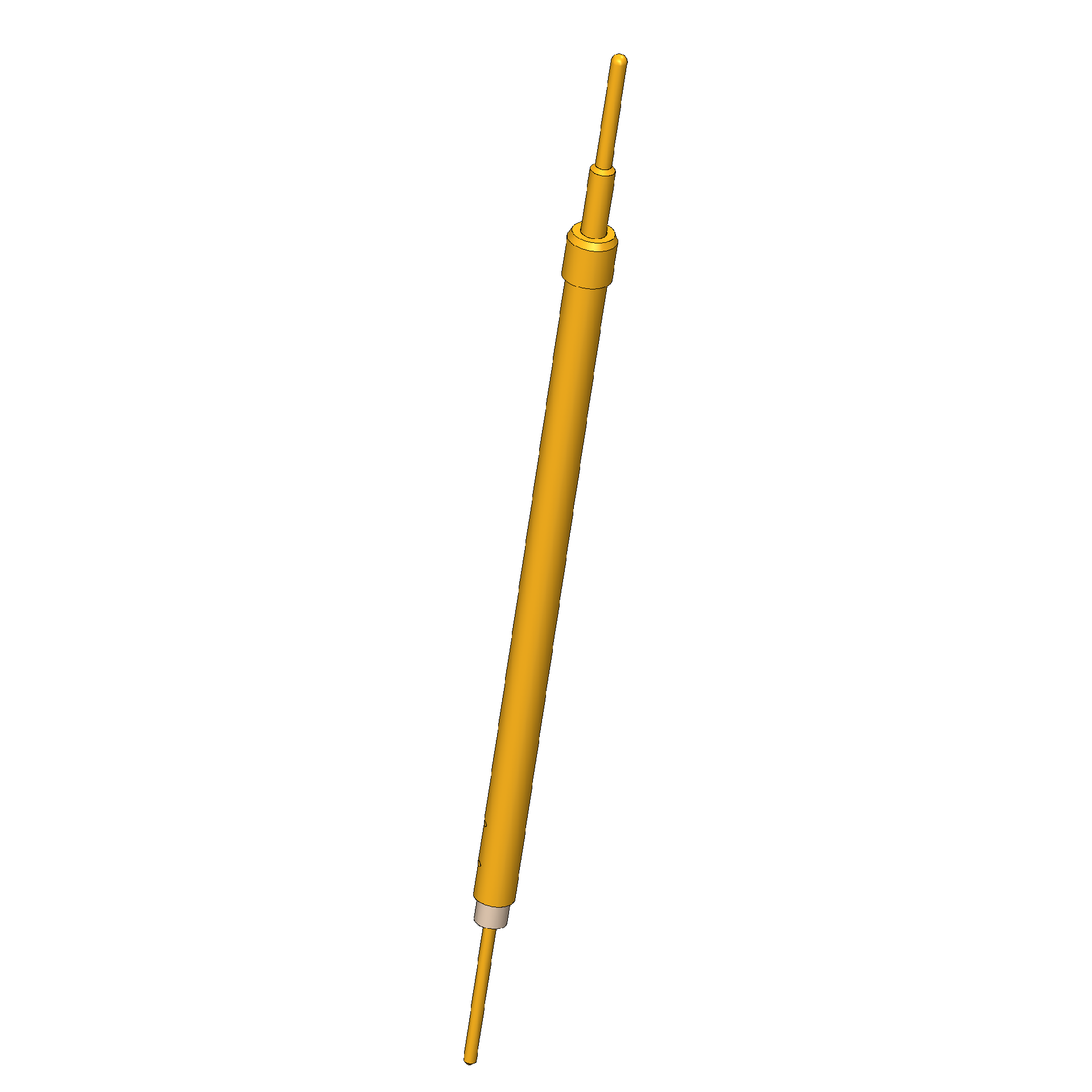

SKS-215(E*)
SKS-215 305 064 A 1502 E
产品 SKS-215-0257
产品特性：
● 应用范围十分广泛：可用于部件存在性测试、作为开关查询关闭/打开状态，也可作为信号发生器用于过程控制
● 安装和电气连接通过针套实现
● 常开接点 (NO) 设计，即促动时电路接通。
● 安装和电气连接通过针套实现
● 常开接点 (NO) 设计，即促动时电路接通。
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 开关探针 |
|---|---|
| 子产品组 : | 开关探针（插接式） |

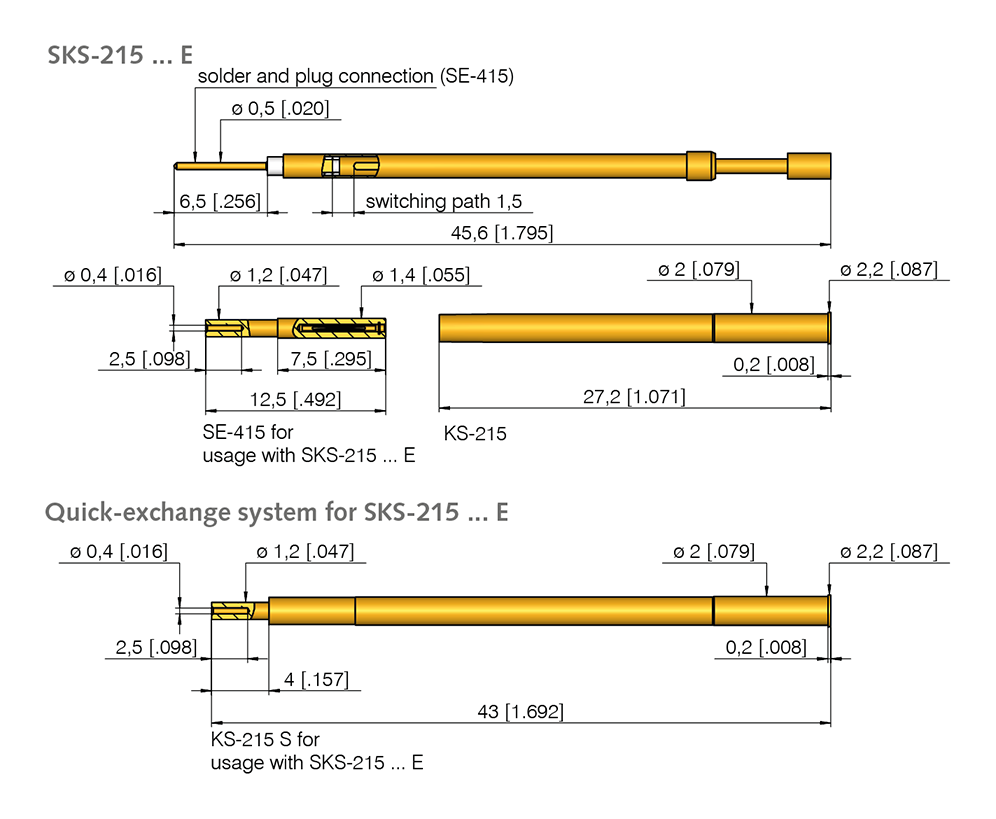

| 结构系列 : | SKS-215 E 快速更换/插头系统 |
| 栅格 : | 2.54 mm |
| 触探装置，所属 : | 焊盘，母连接器 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 是 |
| 探针上的连接类型 : | 插头 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |
| 合适的插头 : | SE-415 |
| 合适的针套 : | KS-215, KS-215 S |
| 最小温度 : | - 40 °C |
| 最大温度 : | + 80 °C |
| RoHS 符合性 : | RoHS-3;6c |
| 载流能力/额定电流 : | 3 A |
|---|

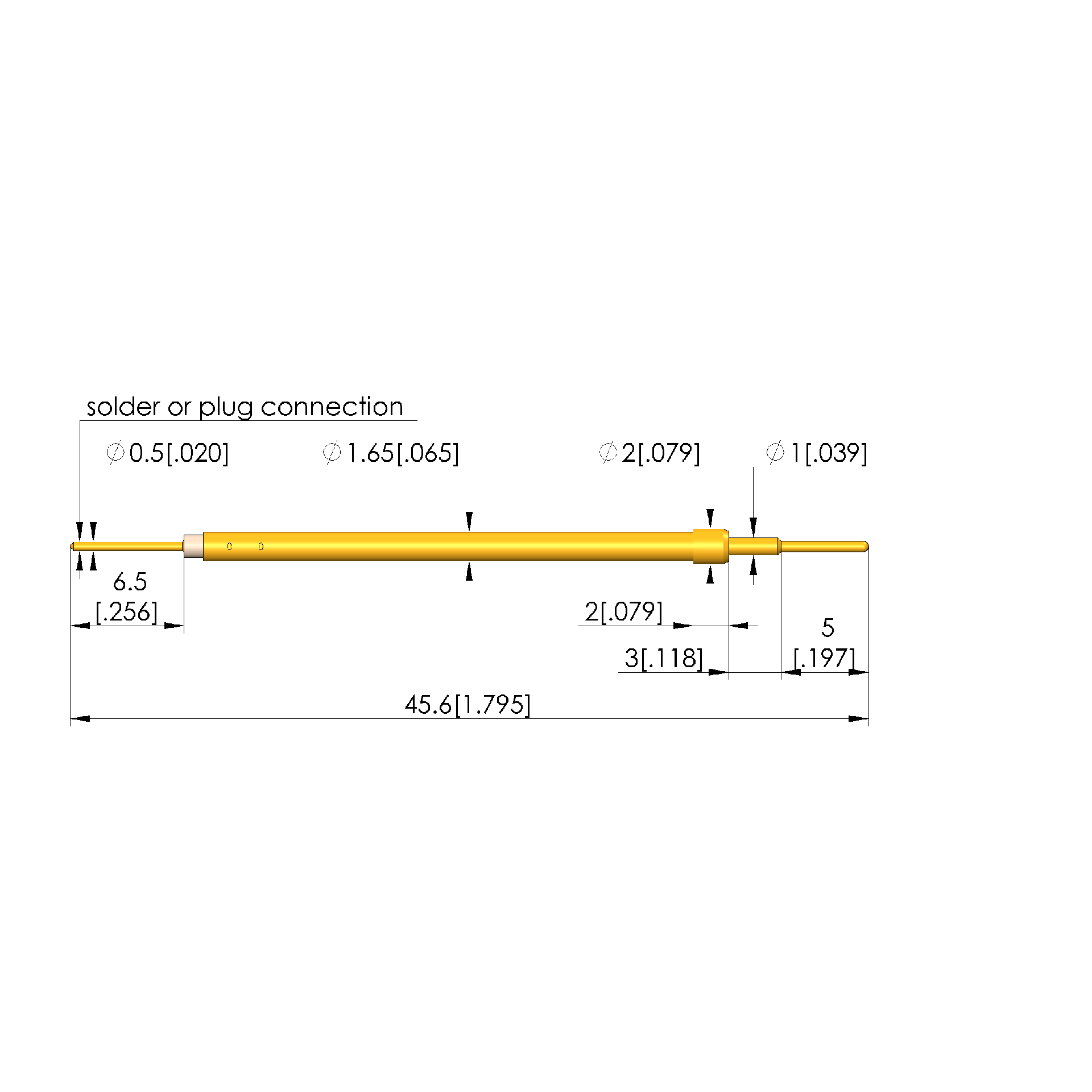

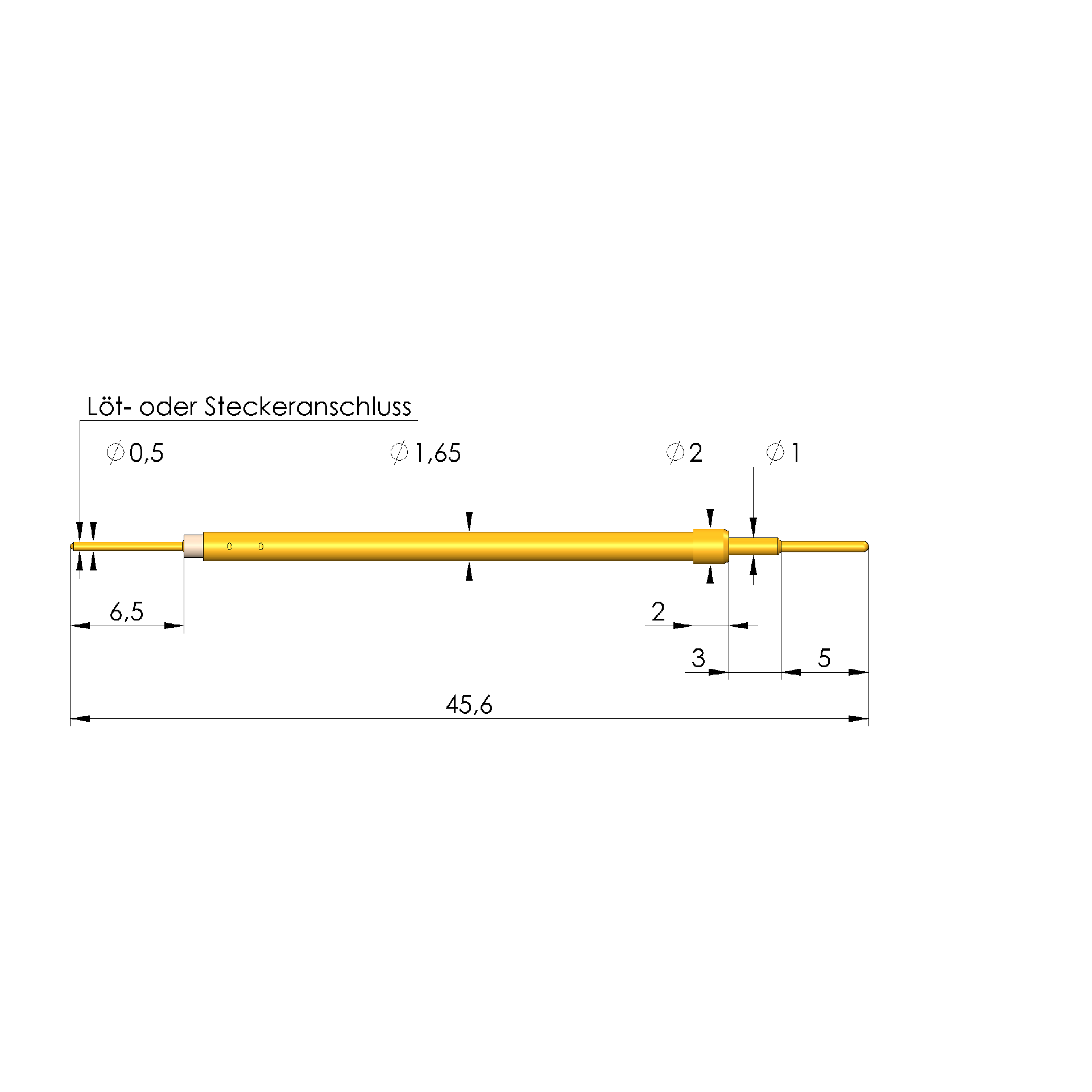

| 总长 : | 45.6 mm |
|---|---|
| 针管直径 : | 1.65 mm |
| 最大行程 : | 5 mm |
| 弹簧预紧力 : | 0.25 N |

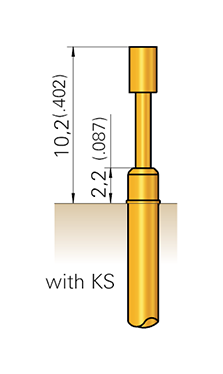

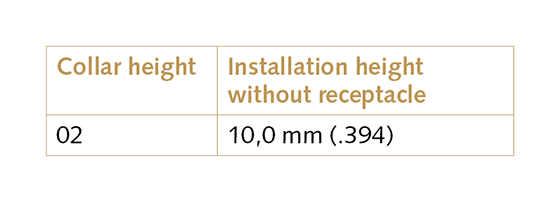

| E 尺寸/卡环尺寸 : | 02 |
| 开关行程 : | 1.5 mm |
| 工作行程中的弹簧力 : | 1.5 N |
| 开关点 : | 8.5 mm |
| 工作行程 : | 4 mm |
| 开关点处的弹簧力 : | 0.45 N |

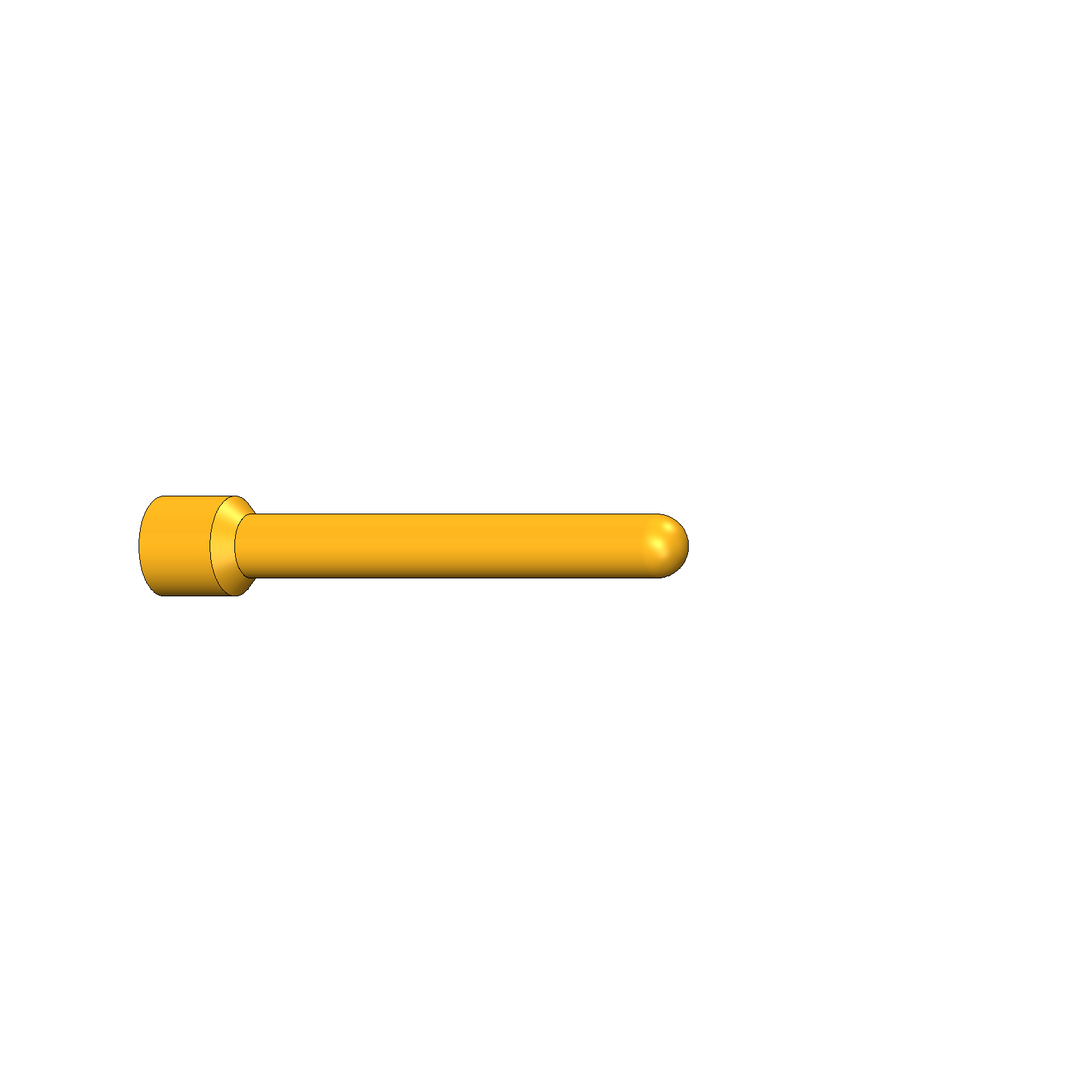

| 针头形状 : | 05 圆形（全半径） |
|---|---|
| 针头直径 : | 0.64 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 3 铍铜 |
