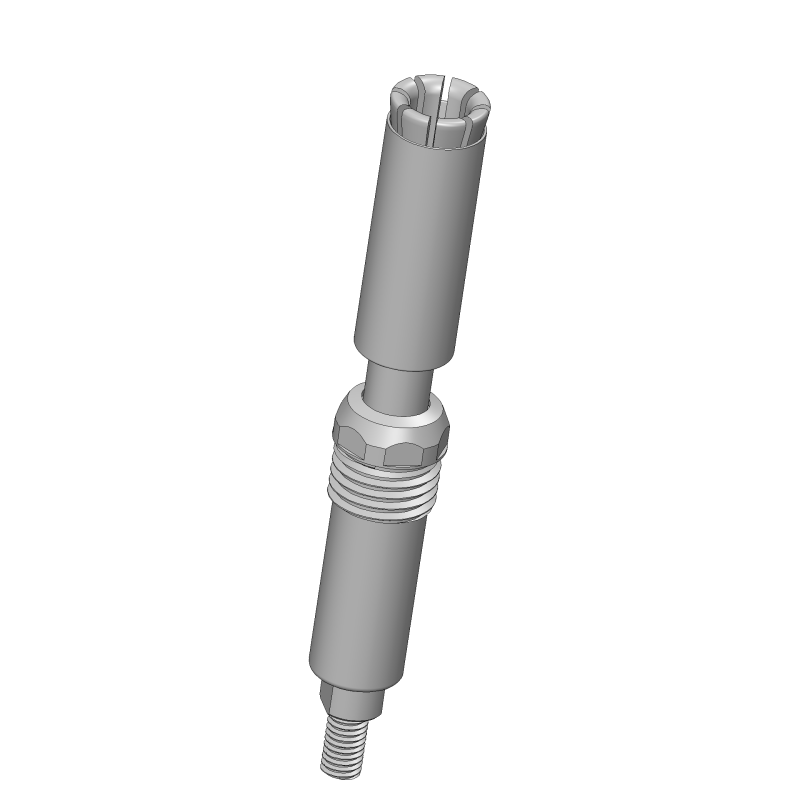

HKR-612 M

HKR-612 400 100 S 10003 M

HKR-612-0002

产品特性：
● 大电流端子在触探圆形接线柱和螺纹时不会造成划伤
● 在触探过程中，接触片被压紧在螺栓上，而不会将其刮伤。
● 由于设计构造合理，因此十分适合用于存在振动、污染以及测试周期较长的应用情况，同样也可用于带有端面防触碰保护的圆形触点
  • RoHS 符合性确认 (EN|PDF)
  • CAD 数据 (INGUN.STEP)

  • Screw-in torque max.:50 cNm

  • 产品组:大电流探针, 大电流端子（扁形/圆形）

  • 子产品组:大电流端子（扁形/圆形）

  • 结构系列:HKR-612, HKR-612 M 可旋入

  • 栅格:10,1 mm

  • 触探装置，所属:接线柱

  • 电磁:是

  • 安装类型:可旋入

  • 快速更换系统:否

  • 探针上的连接类型:螺纹接口

  • 安装高度，可调:否

  • 防扭转:否

  • 贯通式活塞:M 3 x 0,5 x 5,5

  • 旋入扭矩:50 cNm

  • 合适的针套:KS-612 M-D04

  • 最小温度:-100 °C

  • 最大温度:200 °C

  • RoHS 符合性:是

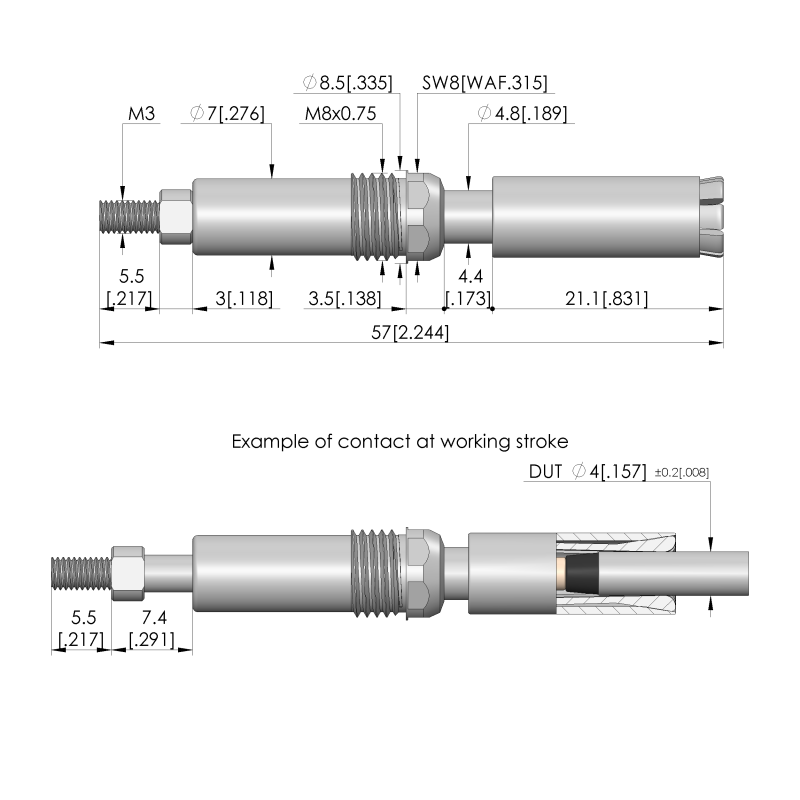

  • 总长:57 mm

  • 针管直径:7 mm

  • 最大行程:5,5 mm

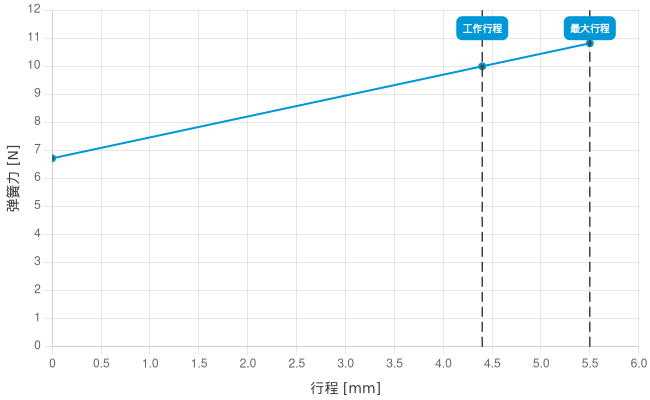

  • 弹簧预紧力:6,72 N

  • E 尺寸/卡环尺寸:03

  • 工作行程中的弹簧力:10 N

  • 工作行程:4,4 mm

  • 载流能力/额定电流:30 A

  • 额定电流，活塞上的连接:50 A

  • 电阻 (Ri) 典型值:10 mOhm

  • 电阻 (Ri) 典型值，活塞上的连接:10 mOhm

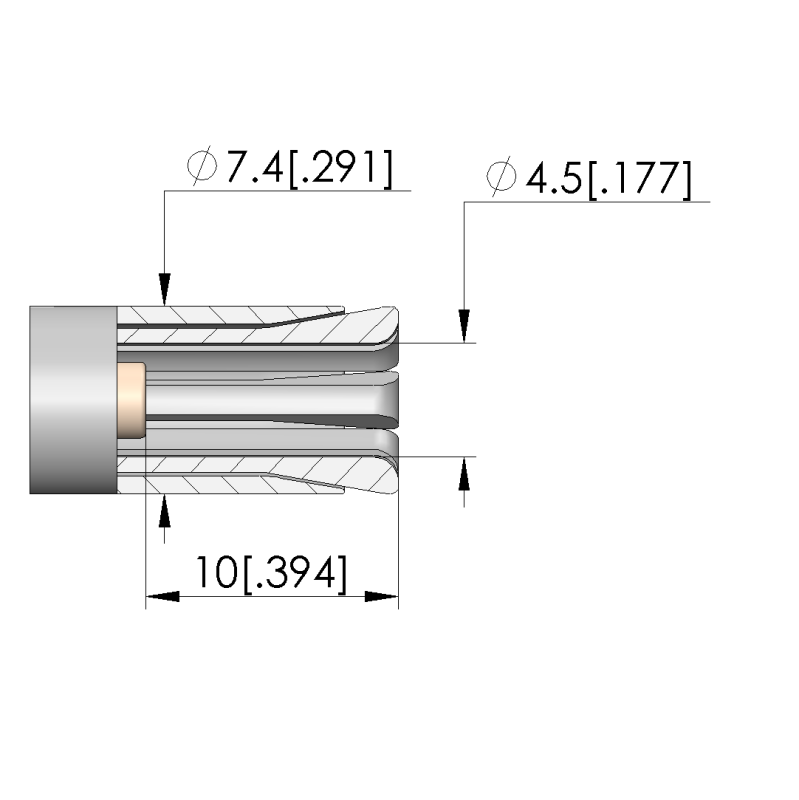

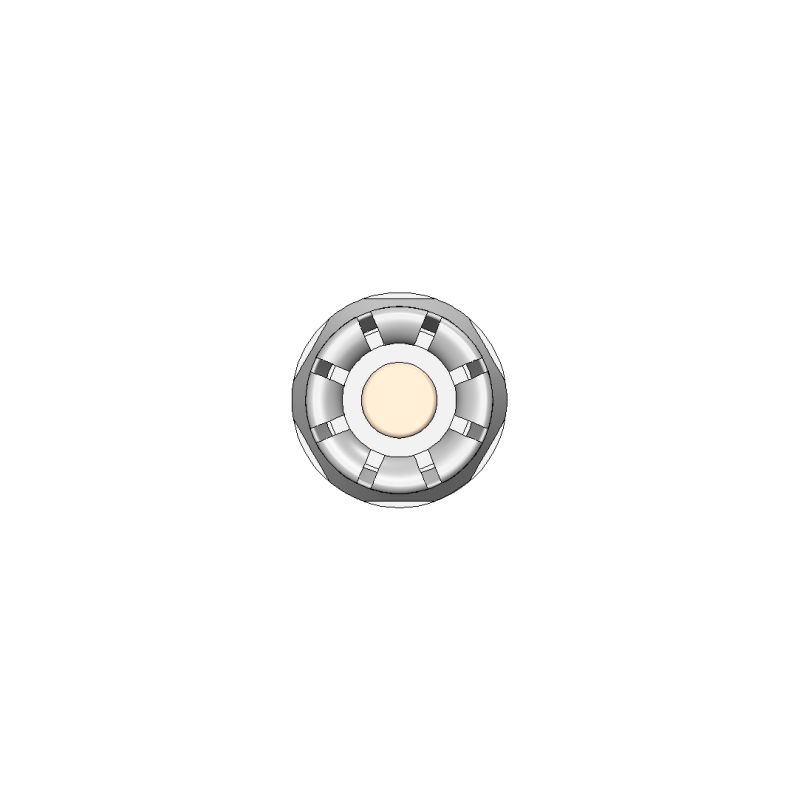

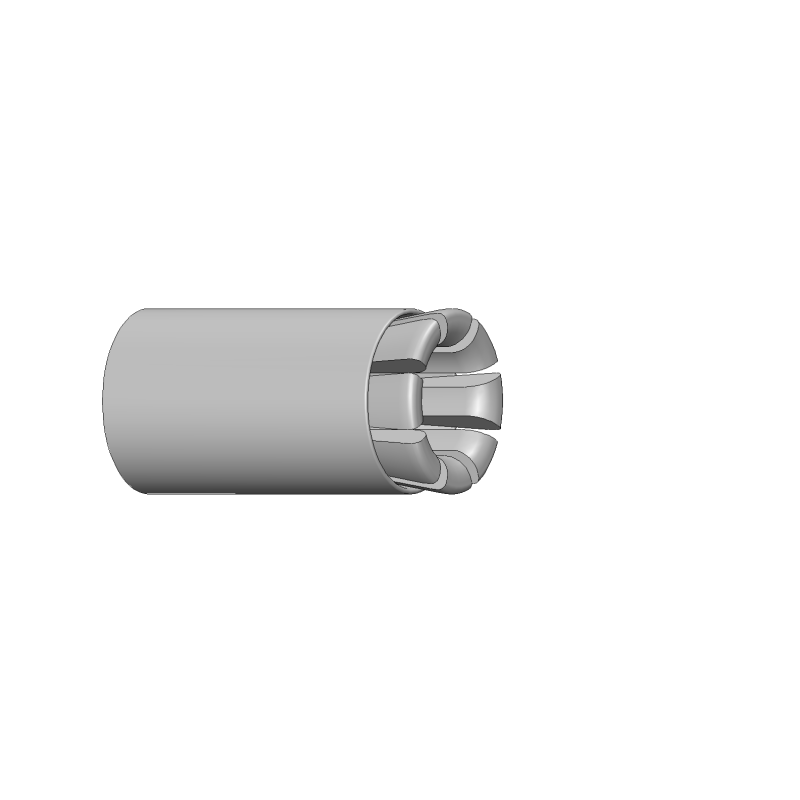

  • 针头形状:00 平面，带钻孔

  • 针头直径:7,4 mm

  • 针头形状 表面:S 银

  • 针头形状 材料:3 铍铜
