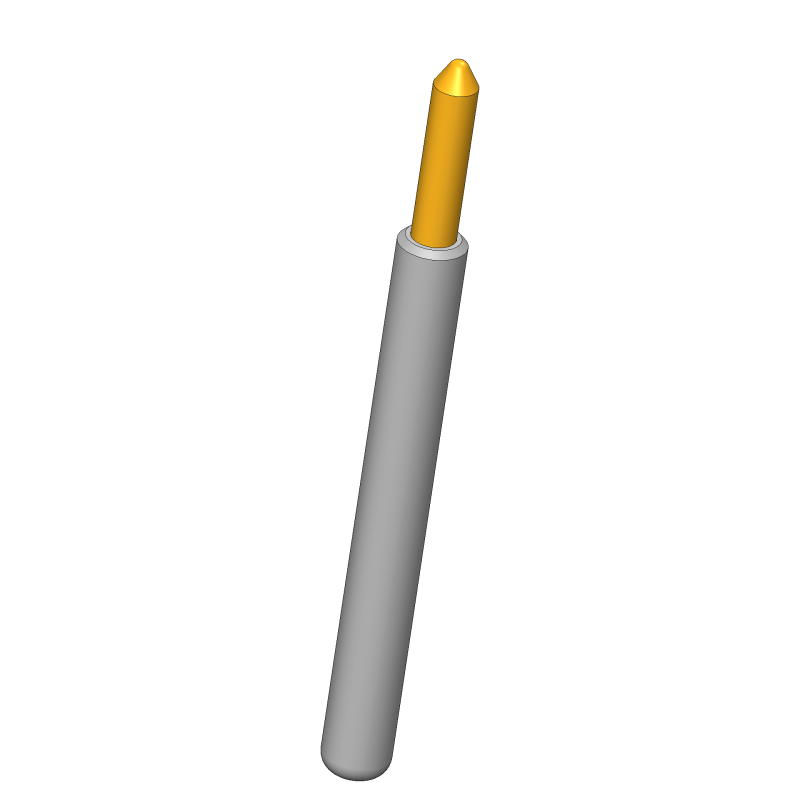

HSS-005

HSS-005 313 203 A 5000

HSS-005-0001

产品特性：
● 该款大电流探针产品经过实践检验，坚固耐用，设计尺寸和载流能力之间的比例十分合理
● 低电阻探针，Ri 典型值：< 10 mOhm
● 用于功能测试和老化测试
● 多种针头形状和弹簧力可供选择，保证了与被测器件之间的理想接触
● 测试冶具中行程条件的理想设置：可提供不同高度的探针卡环（E 尺寸），与针套相结合，实现以最大灵活性调整安装高度
  • RoHS 符合性确认 (EN|PDF)
  • CAD 数据 (INGUN.STEP)

  • 产品组:大电流探针

  • 产品组:国际标准大电流探针

  • 子产品组:国际标准大电流探针

  • 结构系列:HSS-005

  • 栅格:4,75 mm

  • 触探装置，所属:母连接器

  • 触探装置，所属:焊盘

  • 电磁:是

  • 安装类型:插接式

  • 快速更换系统:是

  • 安装高度，可调:否

  • 防扭转:否

  • 合适的针套:KS-005

  • 最小温度:-100 °C

  • 最大温度:200 °C

  • RoHS 符合性:是

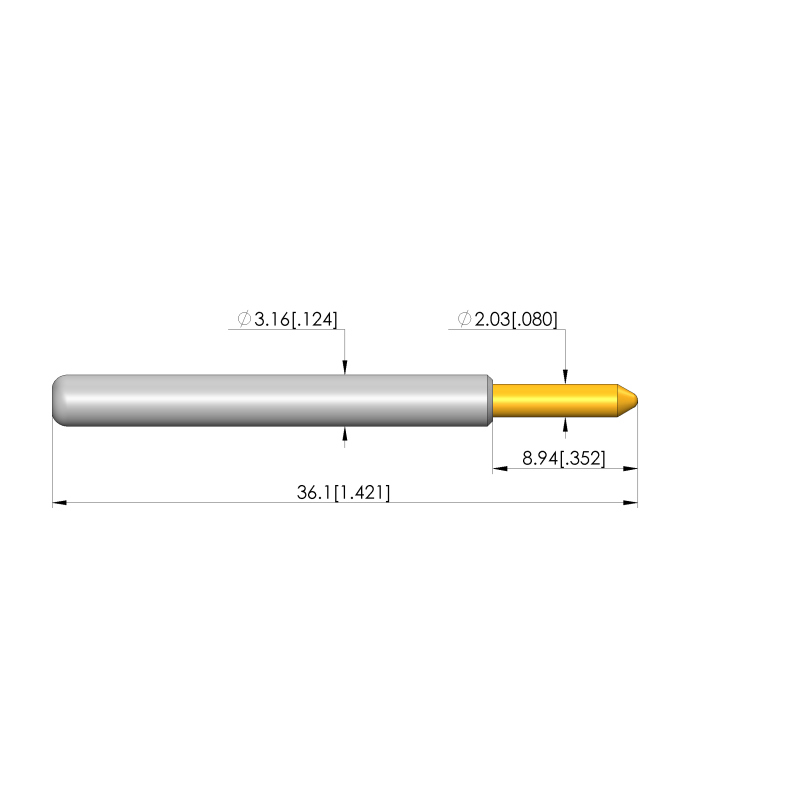

  • 总长:36,1 mm

  • 针管直径:3,16 mm

  • 最大行程:6,35 mm

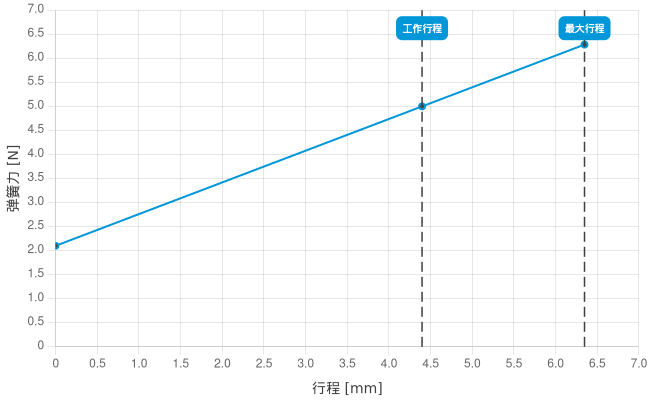

  • 弹簧预紧力:2,1 N

  • E 尺寸/卡环尺寸:00

  • 工作行程中的弹簧力:5 N

  • 工作行程:4,4 mm

  • 载流能力/额定电流:40 A

  • 电阻 (Ri) 典型值:5 mOhm

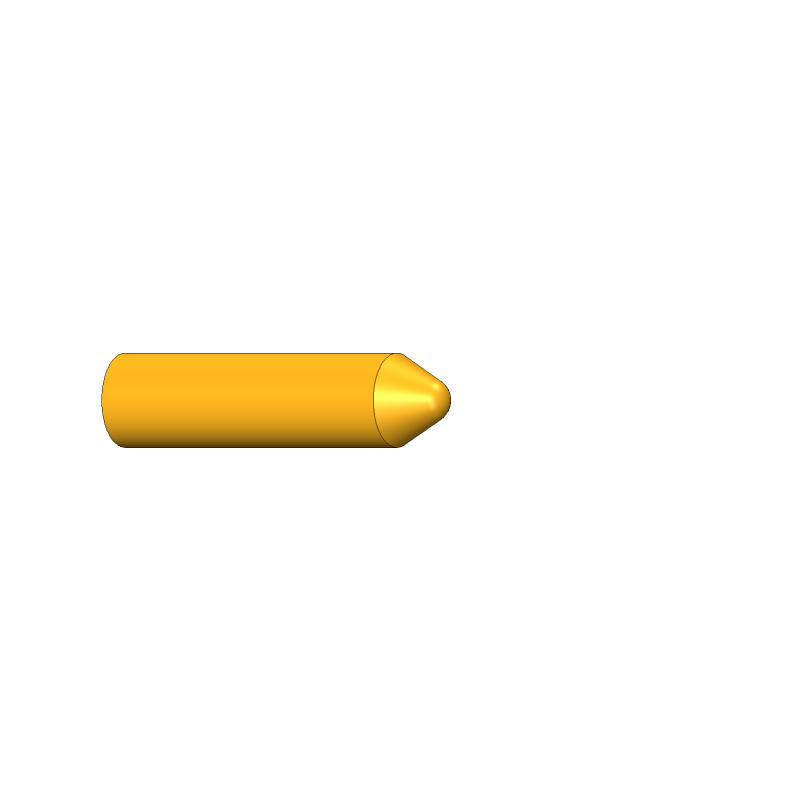

  • 针头形状:13 30° 尖端，倒圆

  • 针头直径:2,03 mm

  • 针头形状 表面:A 金

  • 针头形状 材料:3 铍铜
