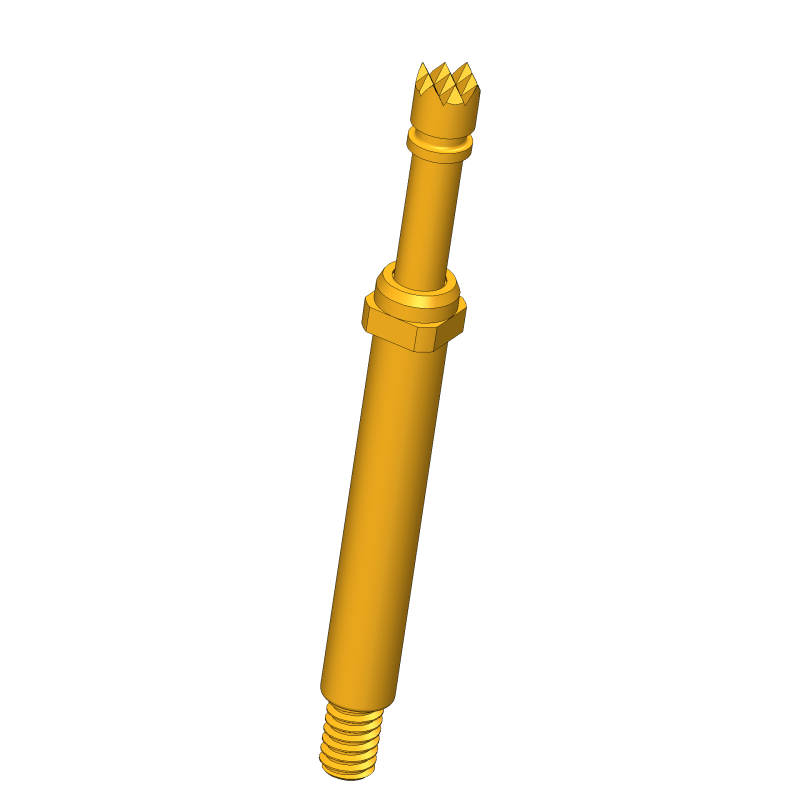

HSS-120 M

HSS-120 306 230 A 3002 M

HSS-120-0040

产品特性：
● 该款大电流探针产品经过实践检验，设计尺寸和载流能力之间的比例十分合理
● 低电阻探针，Ri 典型值：< 10 mOhm
● 用于功能测试和老化测试
● 多种针头形状和弹簧力可供选择，保证了与被测器件之间的理想接触
● 采用了螺纹旋紧固定方式，可确保在针套中稳定牢固
    {pboot:if("/static/upload/file/20251202/INGUN_HSS-120_306_230_A_3002_M_HSS-120-0040_ZH_Datasheet (1).pdf" != "")}
  • RoHS 符合性确认 (EN|PDF)
    • {/pboot:if}
  • CAD 数据 (INGUN.STEP)

  • Screw-in torque min.:10 cNm

  • 结构系列:HSS-120

  • 合适的针套:KS-113 M

  • 触探装置，所属:Pin

  • 防扭转:否

  • 安装高度，可调:否

  • Screw-in torque max.:20 cNm

  • 子产品组:标准大电流探针（旋接式）

  • 产品组:大电流探针

  • RoHS 符合性:是

  • 最大温度:200 °C

  • 安装类型:可旋入

  • 快速更换系统:是

  • 触探装置，所属:Flat contact

  • 触探装置，所属:接线柱

  • 电磁:是

  • 产品组:标准大电流探针（旋接式）

  • 结构系列:HSS-120 M 可旋入

  • 栅格:4 mm

  • 旋入扭矩:10 – 20 cNm

  • 最小温度:-100 °C

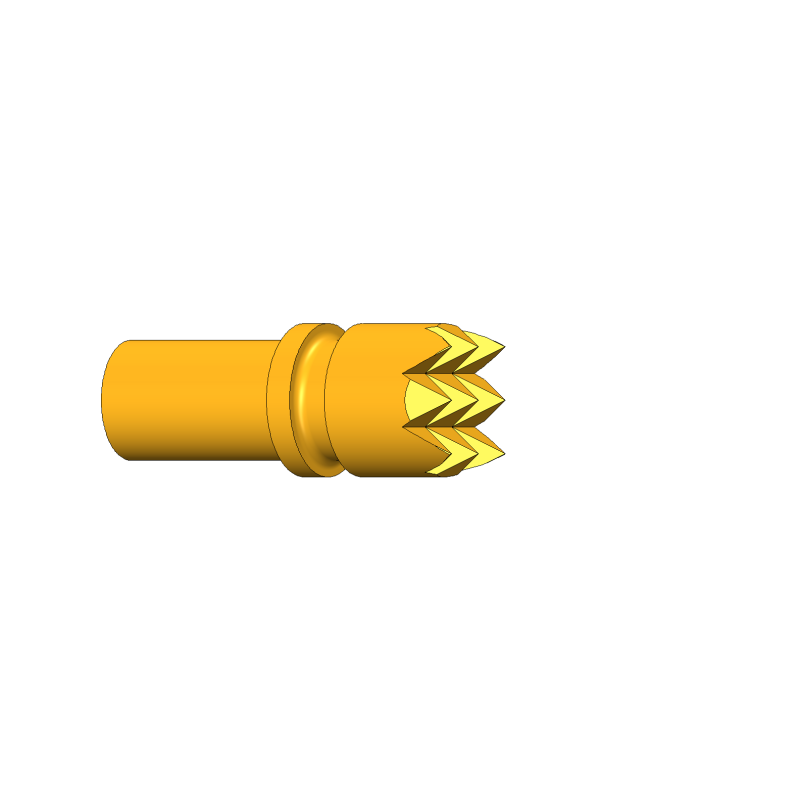

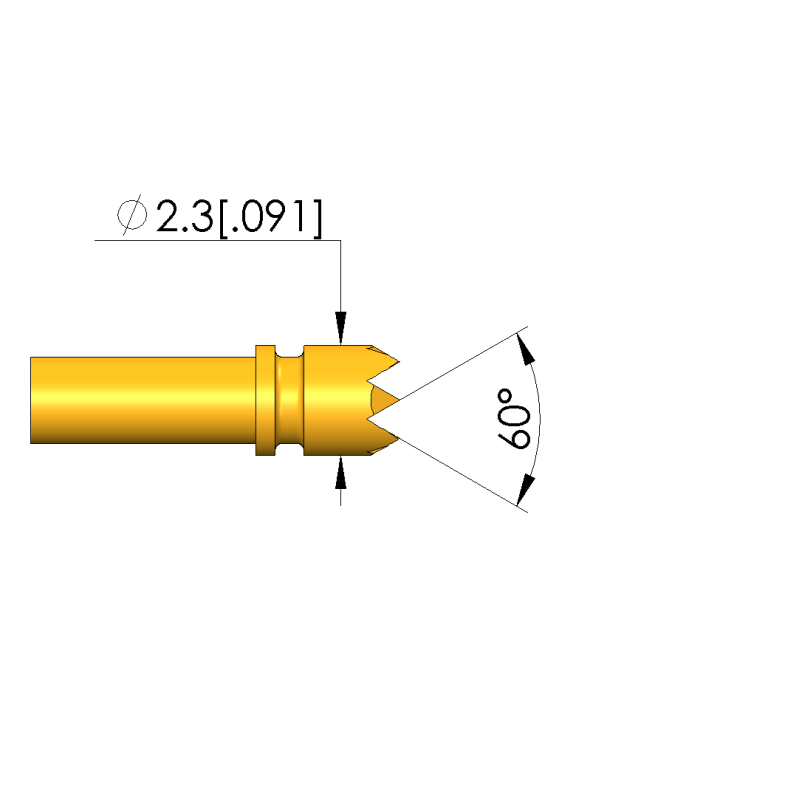

  • 针头形状:06 网纹/锯齿状格

  • 针头直径:2,3 mm

  • 针头形状 材料:3 铍铜

  • 针头形状 表面:A 金

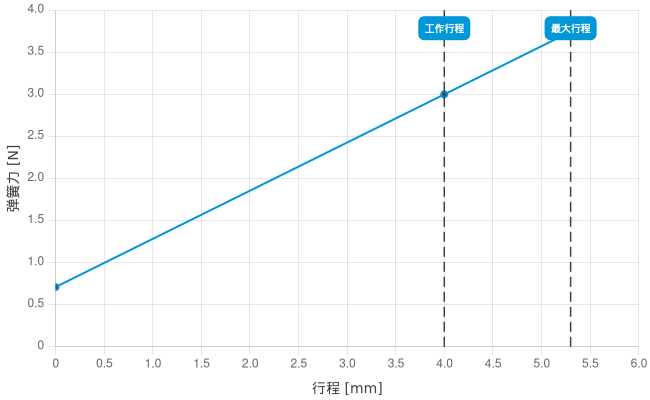

  • 弹簧预紧力:0,71 N

  • 最大行程:5,3 mm

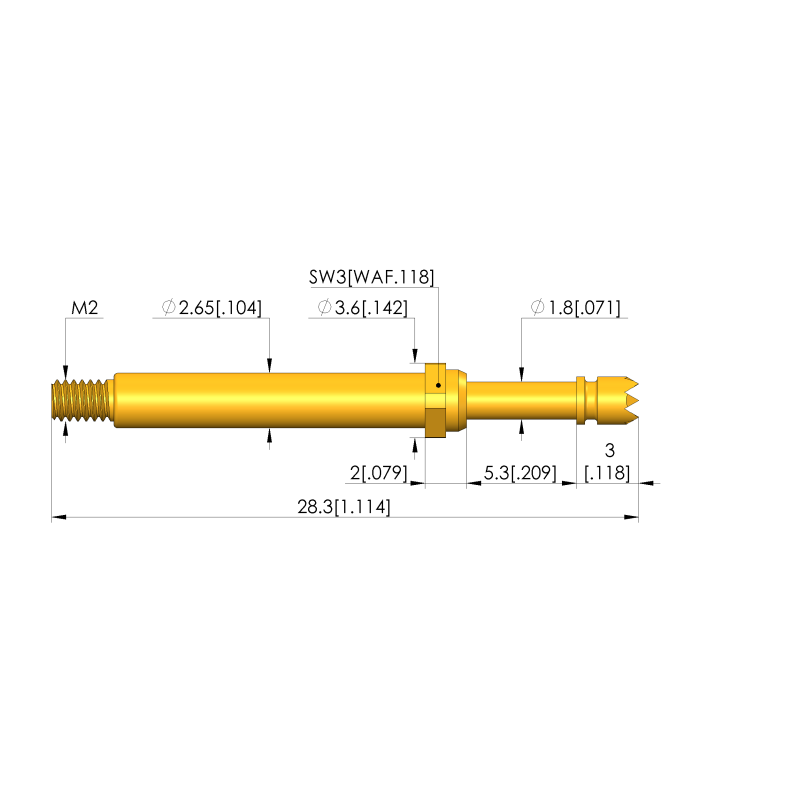

  • 总长:28,3 mm

  • 针管直径:2,65 mm

  • 工作行程中的弹簧力:3 N

  • 工作行程:4 mm

  • E 尺寸/卡环尺寸:02

  • 载流能力/额定电流:30 A

  • 电阻 (Ri) 典型值:10 mOhm
