HSS-118
HSS-118 306 200 A 1504
产品 HSS-118-0056
产品特性：
● 该款大电流探针产品经过实践检验，坚固耐用，设计尺寸和载流能力之间的比例十分合理
● 低电阻探针，Ri 典型值：< 10 mOhm
● 用于功能测试和老化测试
● 多种针头形状和弹簧力可供选择，保证了与被测器件之间的理想接触
● 测试冶具中行程条件的理想设置：可提供不同高度的探针卡环（E 尺寸），与针套相结合，实现以最大灵活性调整安装高度
● 低电阻探针，Ri 典型值：< 10 mOhm
● 用于功能测试和老化测试
● 多种针头形状和弹簧力可供选择，保证了与被测器件之间的理想接触
● 测试冶具中行程条件的理想设置：可提供不同高度的探针卡环（E 尺寸），与针套相结合，实现以最大灵活性调整安装高度
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 大电流探针 |
|---|---|
| 子产品组 : | 标准大电流探针（插接式） |
| 结构系列 : | HSS-118 |
| 栅格 : | 2.54 mm |
| 触探装置，所属 : | 引脚，接线柱，扁平触点公头 |
| 电磁 : | 是 |
| 安装类型 : | 插接式 |
| 快速更换系统 : | 是 |
| 安装高度，可调 : | 否 |
| 防扭转 : | 否 |

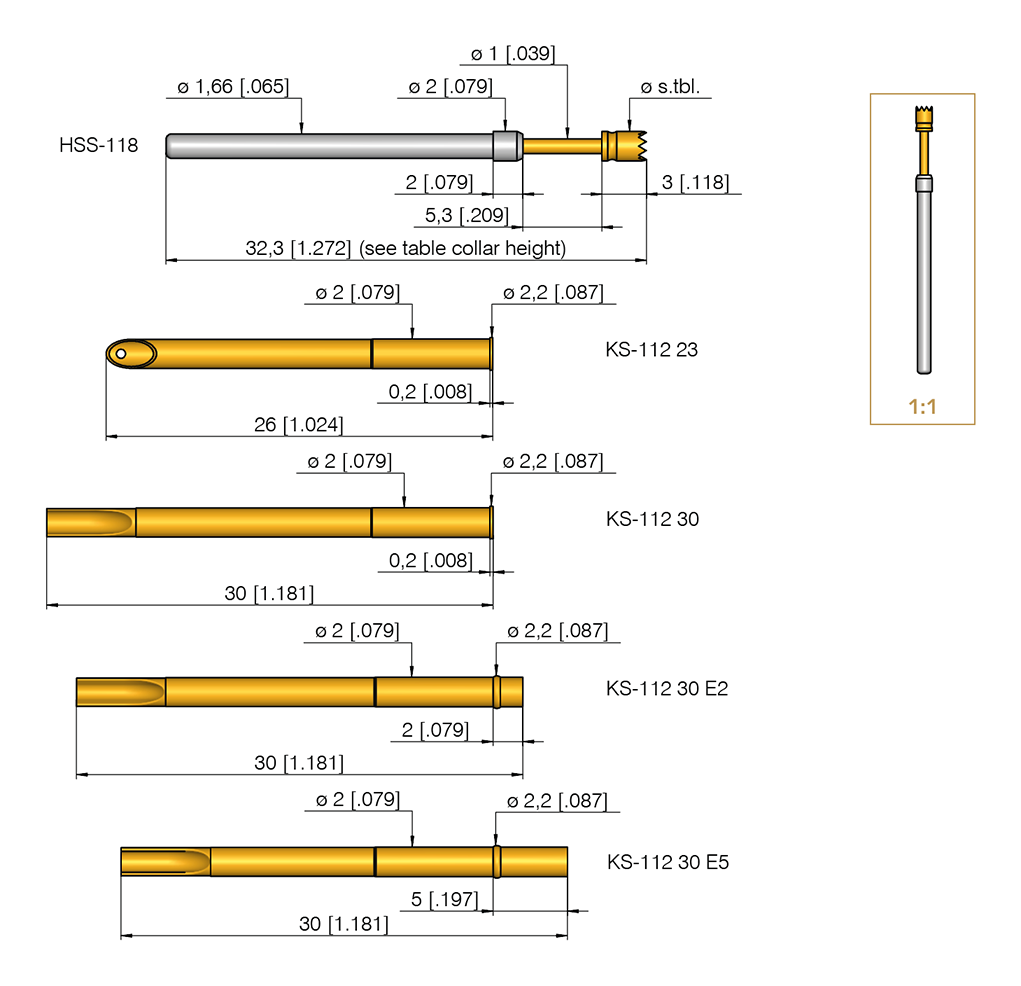

| 合适的针套 : | KS-112 |
| 最小温度 : | - 100 °C |
| 最大温度 : | + 200 °C |
| RoHS 符合性 : | RoHS-3;6c |

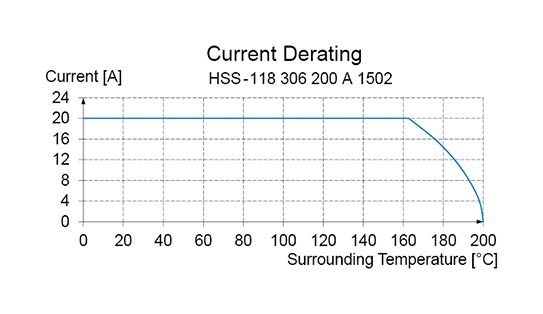

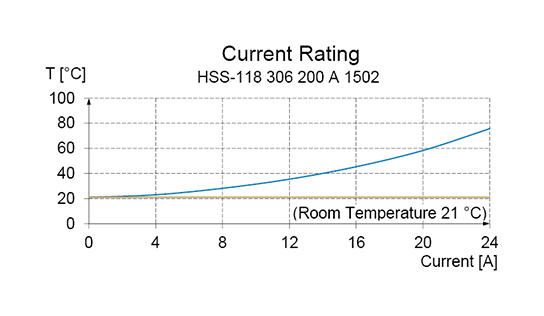

| 载流能力/额定电流 : | 20 A |
|---|---|
| 电阻 (Ri) 典型值 : | < 10 mOhm |

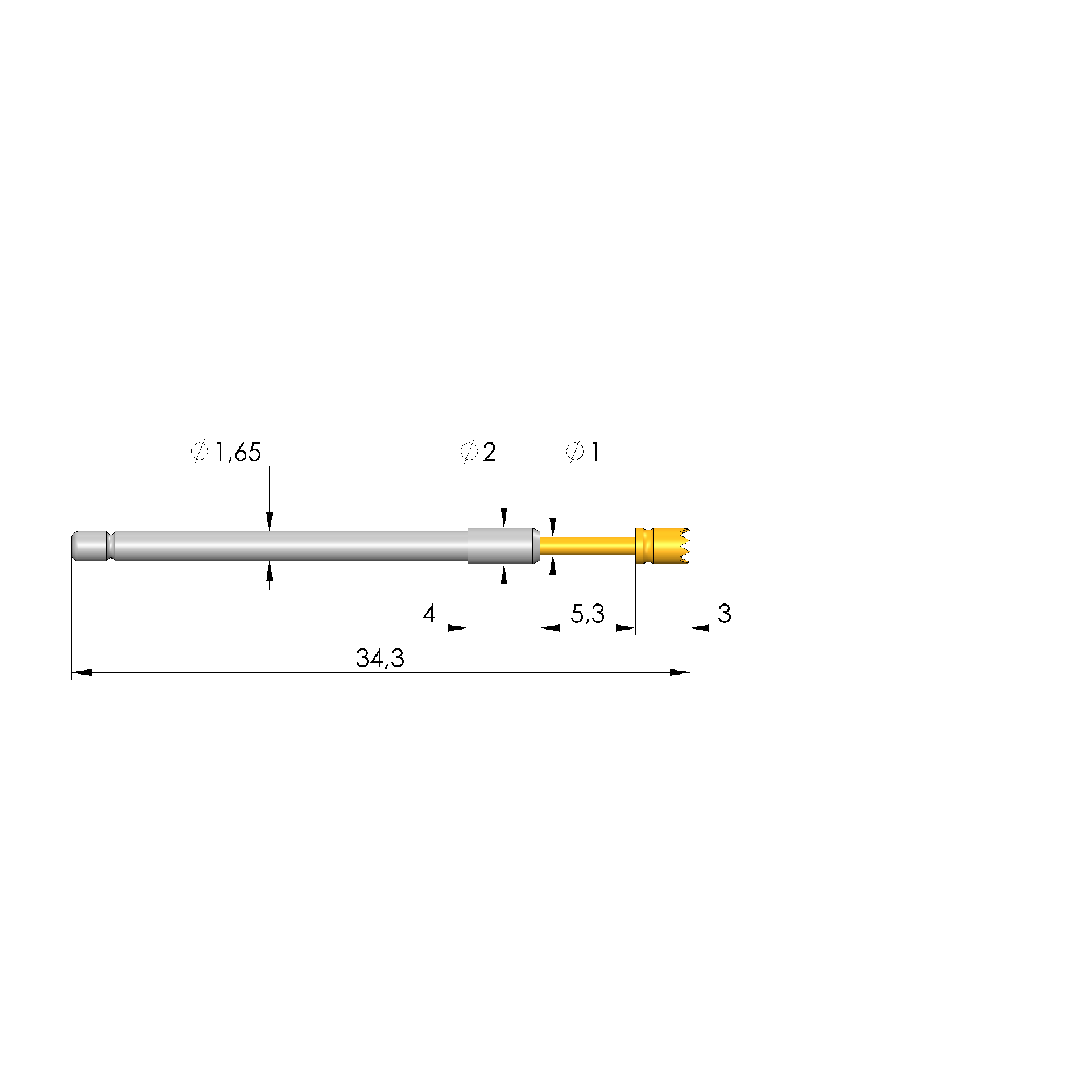

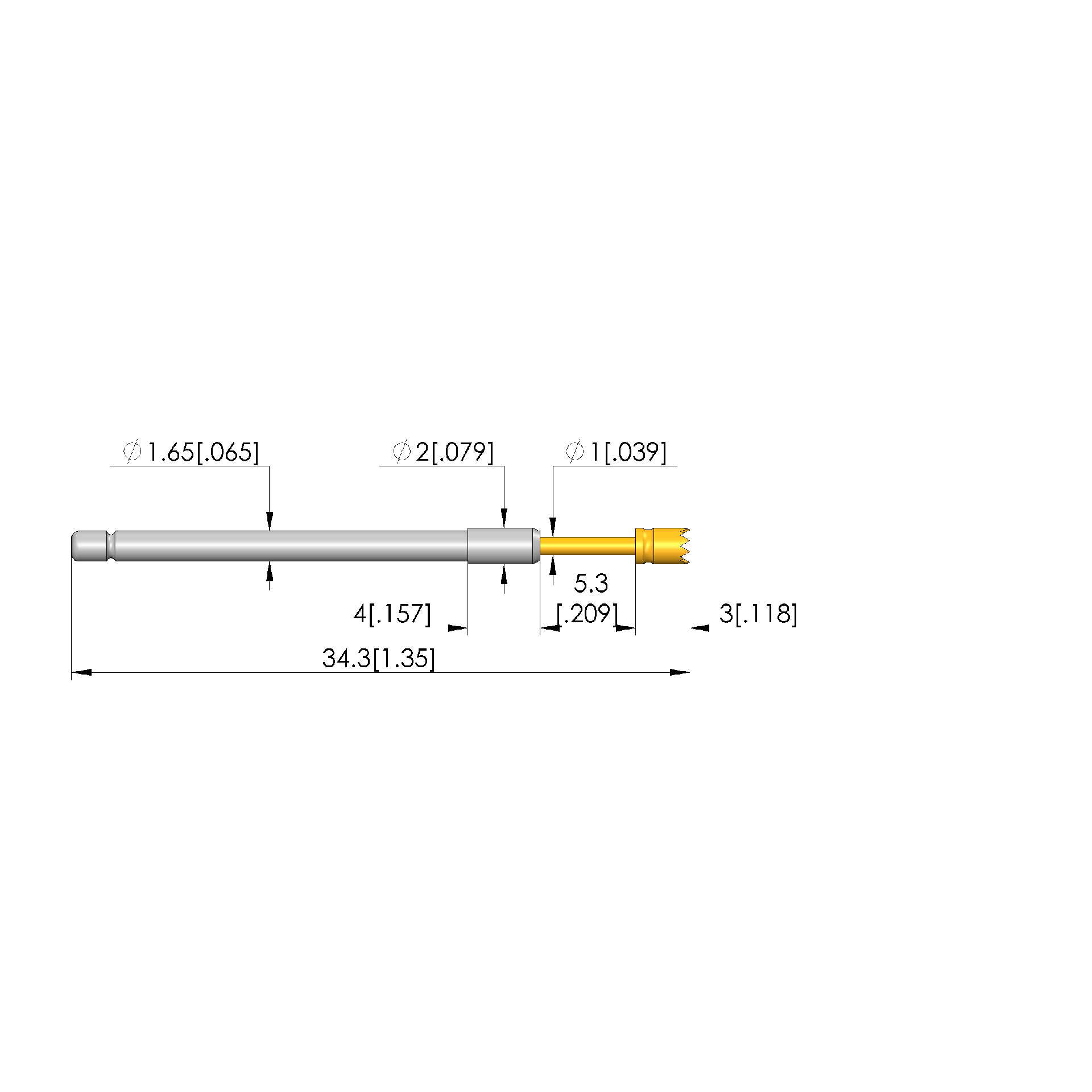

| 总长 : | 34.3 mm |
|---|---|
| 针管直径 : | 1.66 mm |
| 最大行程 : | 5.3 mm |

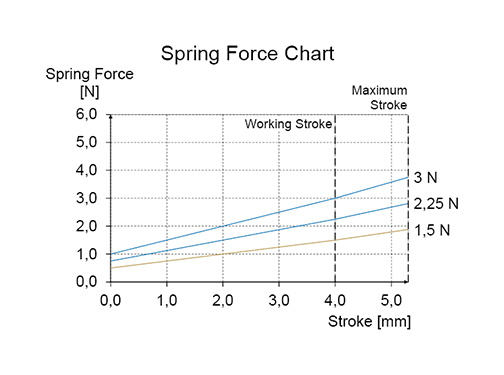

| 弹簧预紧力 : | 0.5 N |

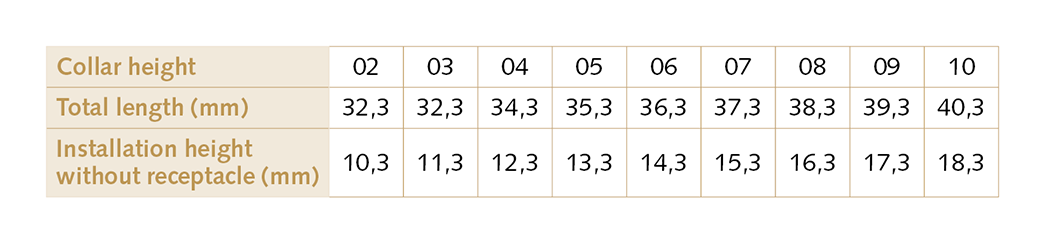

| E 尺寸/卡环尺寸 : | 04 |
| 工作行程中的弹簧力 : | 1.5 N |
| 工作行程 : | 4 mm |

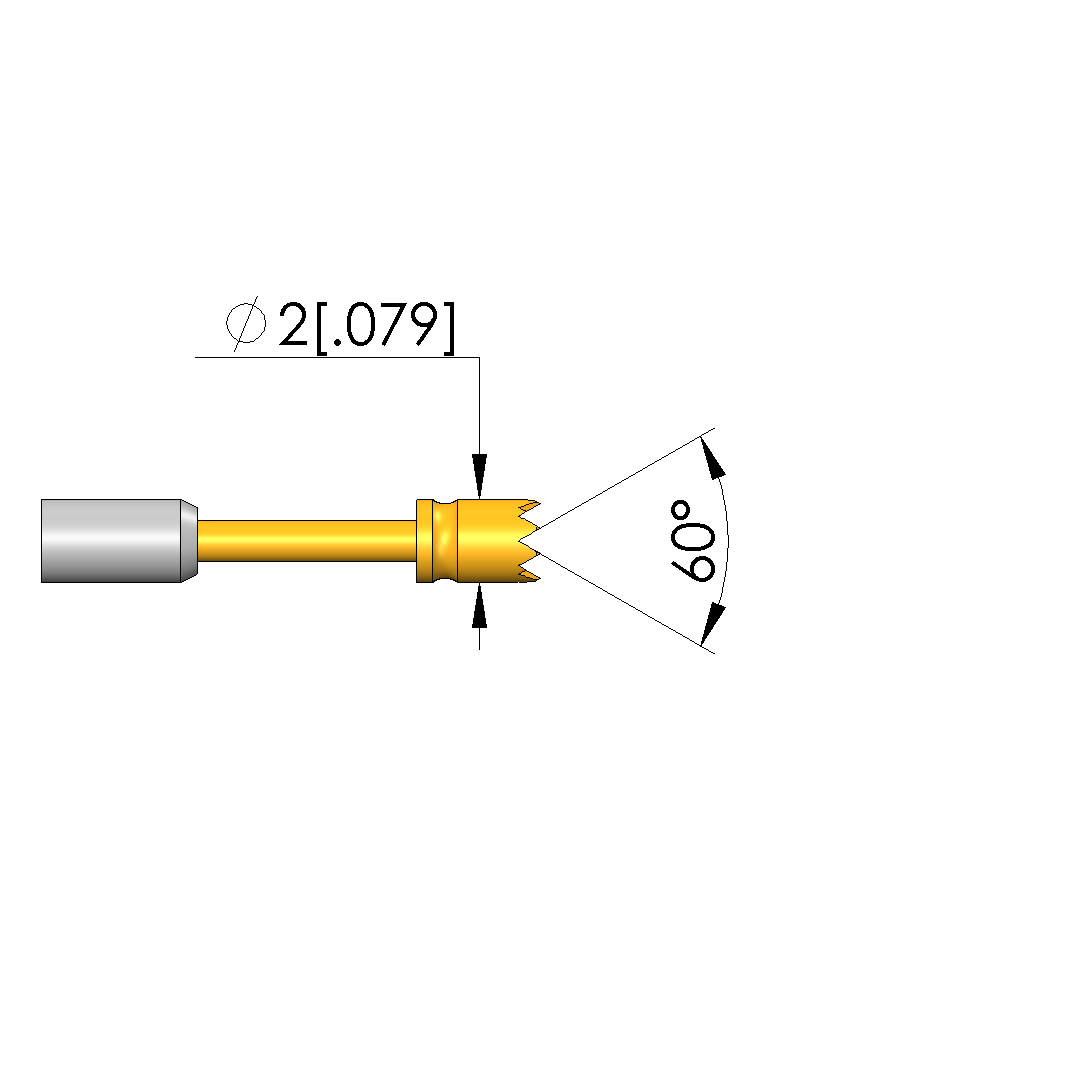

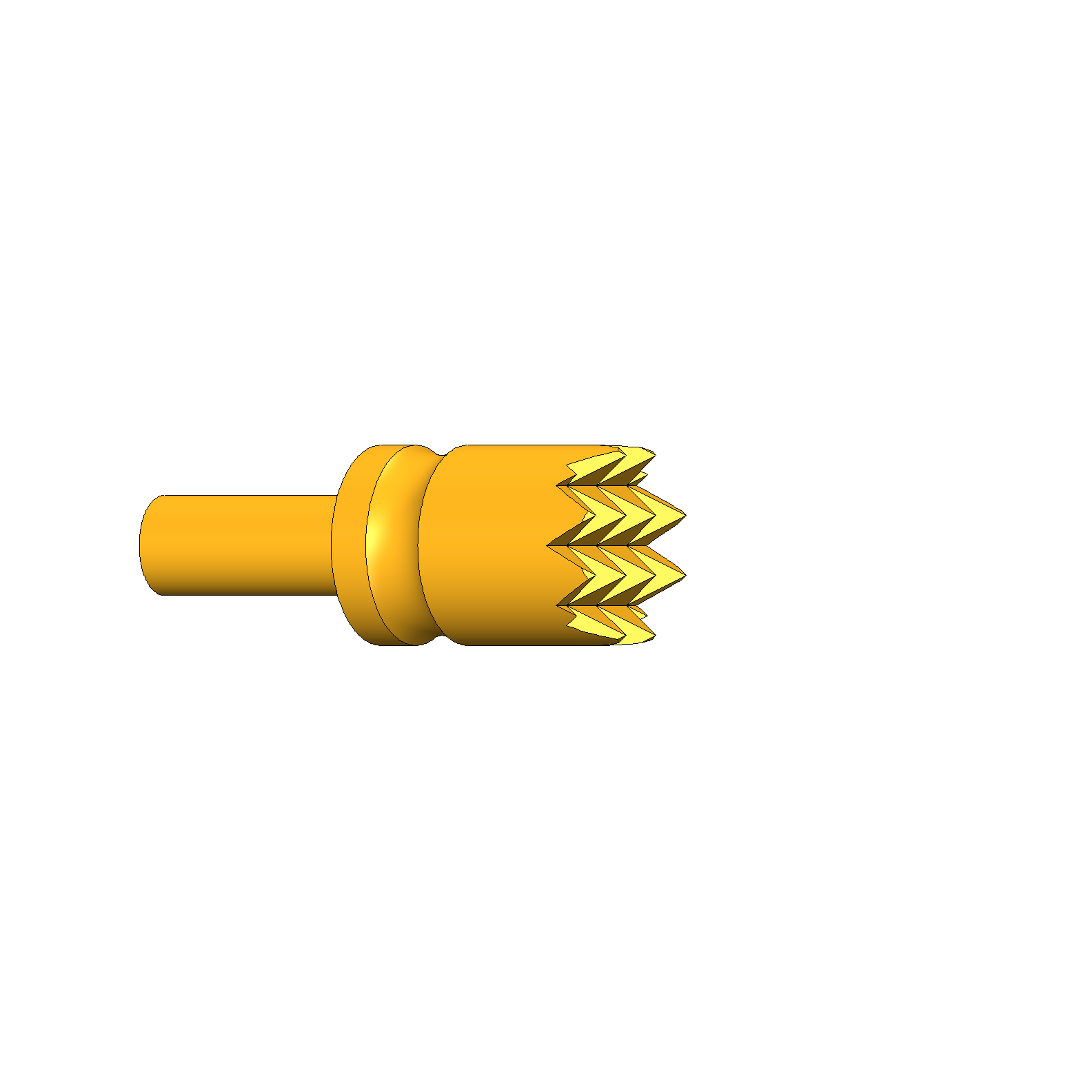

| 针头形状 : | 06 网纹/锯齿状格 |
|---|---|
| 针头直径 : | 2 mm |
| 针头形状 表面 : | A 金 |
| 针头形状 材料 : | 3 铍铜 |
