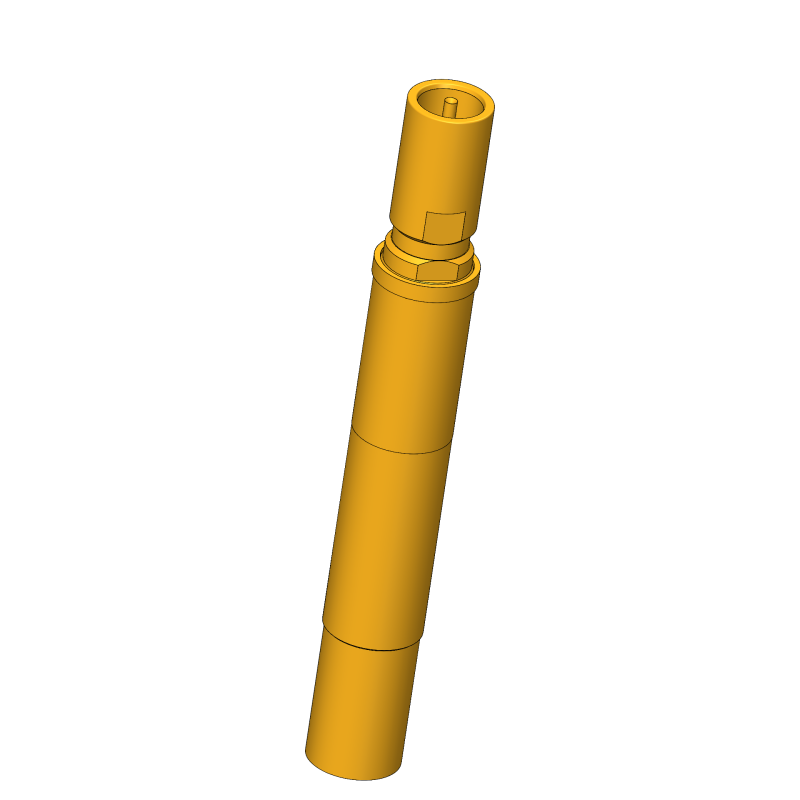

一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-858

• 子系列:HFS-858

• 栅格:7,1 mm

• 被测器件/触点:SMB Mini

• 安装类型:插接式

• 被测器件公母性:M 信号线公头/插头

• 浮动安放:否

• 防扭转:否

• 贯通式活塞:是

• 合适的组件接口:SE-858 V

• 合适的组件公母性:F 信号线母头/插座

• 探针 (KS) 子系列:KS-858 插接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

信号导体数据

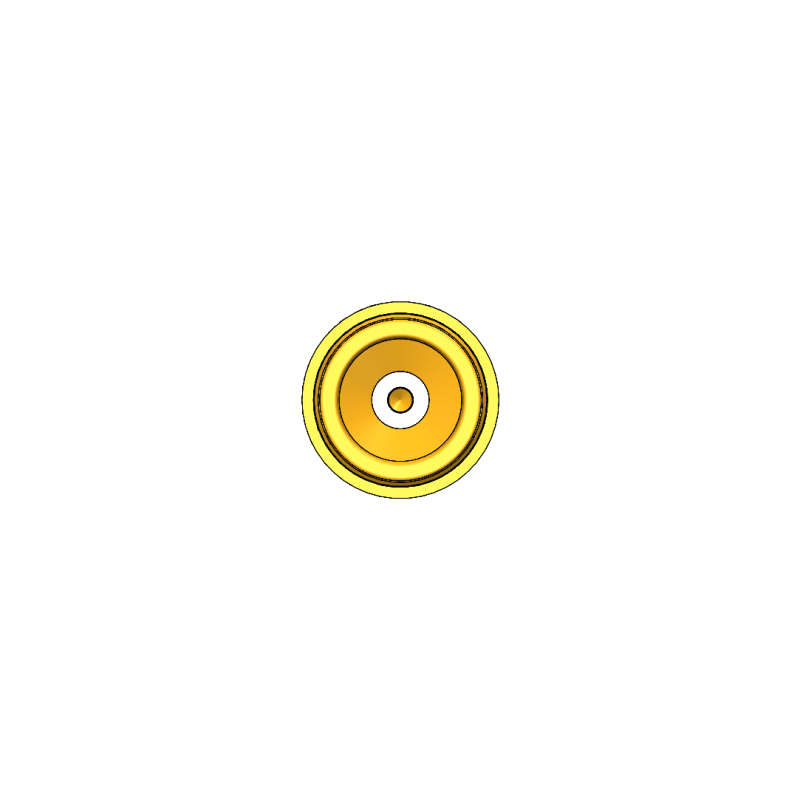

• 信号线针头形状:03 内锥

• 信号线针头直径:0,74 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:GKS-051-0046

• 信号线工作行程:2 mm

• 工作行程中每个信号线的弹簧力:1,3 N

• 信号线最大行程:3,7 mm

• 信号线最大载流能力:3 A

外导体数据

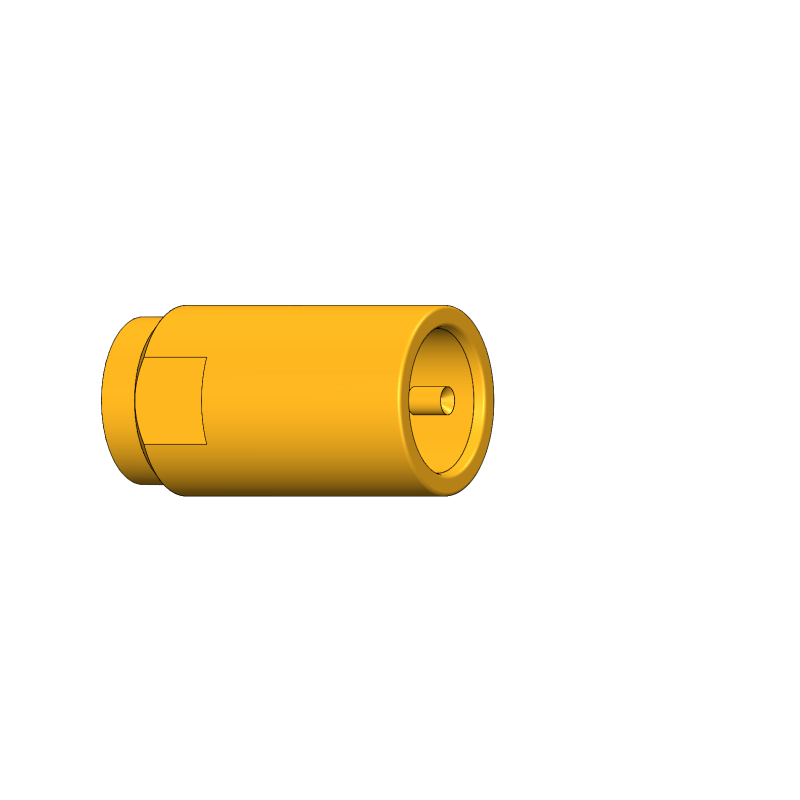

• 外导线针头形状:43 插头连接器外侧定心

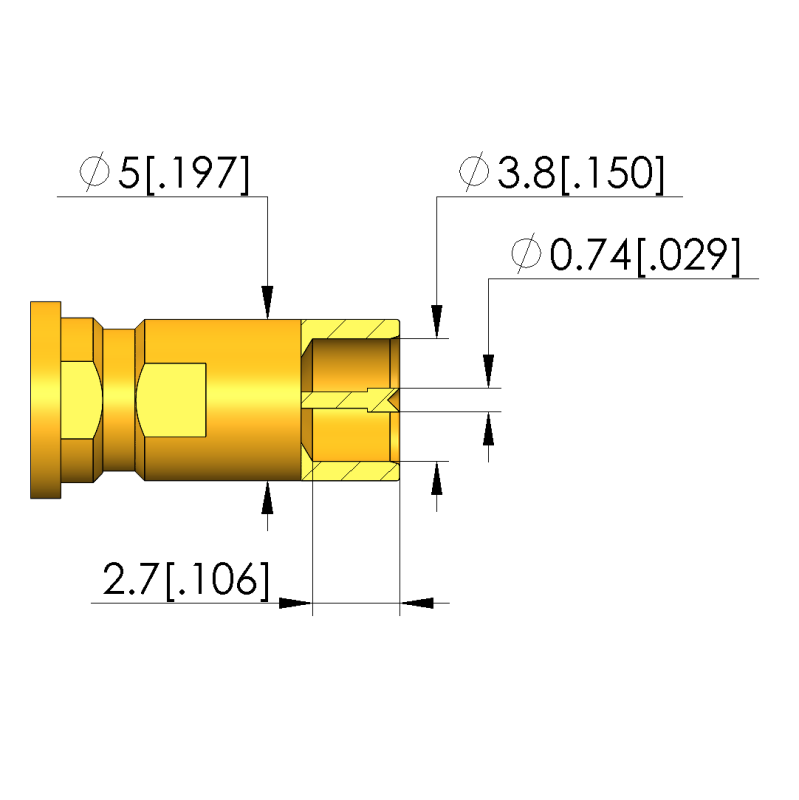

• 外导线针头直径:5 mm

• 工作行程中外导线的总弹簧力:4 N

• 外导线工作行程:4 mm

• 外导线最大行程:5 mm

• 外导线可更换:KO-858343500A-MSMB

• 外导线最大载流能力:10 A

机械数据

• 工作行程中的总弹簧力:5,3 N

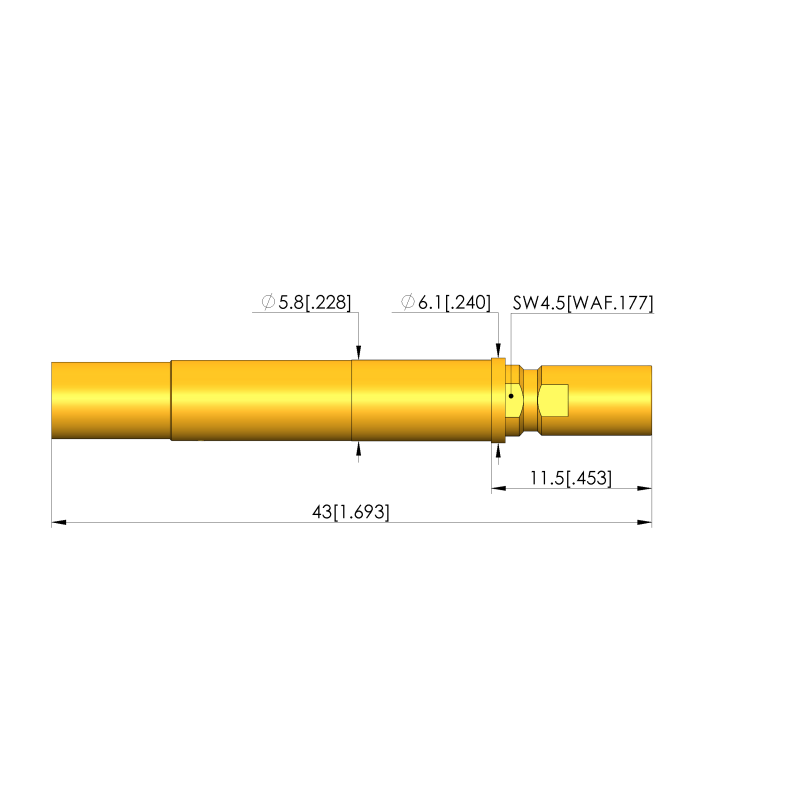

• 总长:43 mm

• 针管直径:5,8 mm

• 安装高度，不含针套:11,5 mm

电气数据

• 频率范围最高:1 GHz

• 阻抗:75 Ohm
