一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-840

• 子系列:HFS-840

• 栅格:5,8 mm

• 被测器件/触点:SMB

• 安装类型:插接式

• 被测器件公母性:M 信号线公头/插头

• 浮动安放:否

• 防扭转:是

• 贯通式活塞:是

• 合适的组件接口:MCX 50 Ohm

• 合适的组件公母性:M 信号线公头/插头

• 探针 (KS) 子系列:KS-810 插接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

电气数据

• 频率范围最高:4 GHz

• 阻抗:50 Ohm

• 抗电强度:1,1 kV

外导体数据

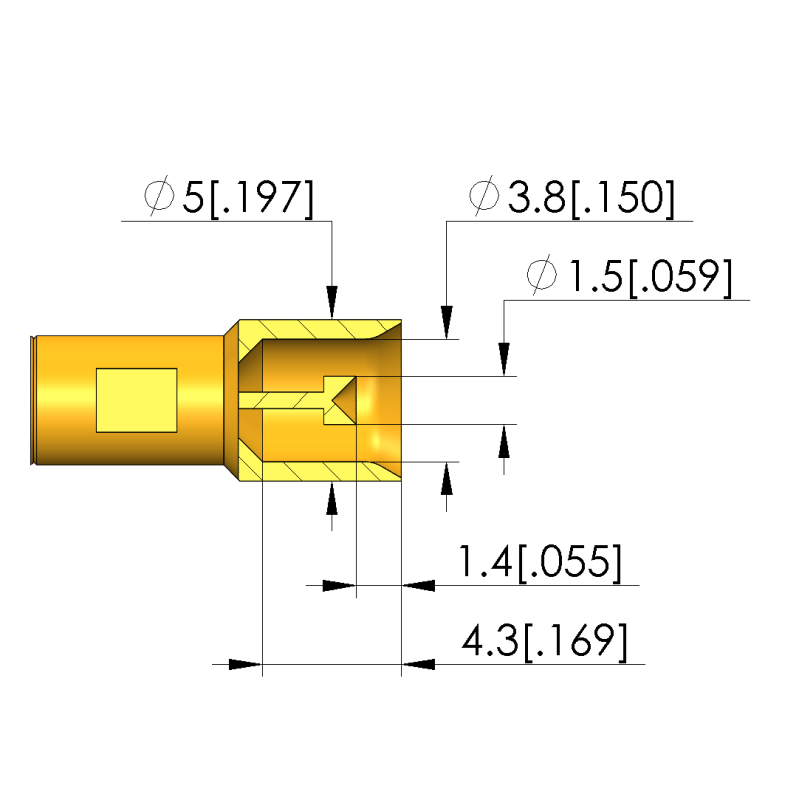

• 外导线针头形状:43 插头连接器外侧定心

• 外导线针头直径:5 mm

• 工作行程中外导线的总弹簧力:4 N

• 外导线工作行程:4 mm

• 外导线最大行程:5 mm

• 外导线可更换:KO-810143500A-Y

• 外导线最大载流能力:10 A

信号导体数据

• 信号线针头形状:03 内锥

• 信号线针头直径:1,5 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:GKS-051-0011

• 信号线工作行程:2 mm

• 工作行程中每个信号线的弹簧力:1,3 N

• 信号线最大行程:3,7 mm

• 信号线最大载流能力:3 A

机械数据

• 工作行程中的总弹簧力:5,3 N

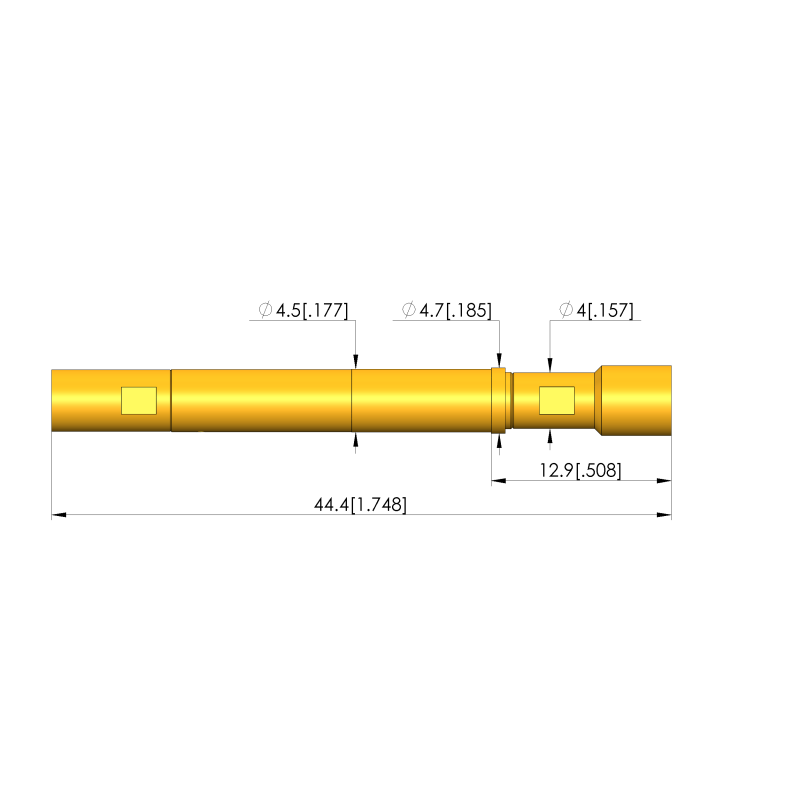

• 总长:44,4 mm

• 针管直径:4,5 mm

• 安装高度，不含针套:12,9 mm
