一般数据

• Screw-in torque min.:10 cNm

• Screw-in torque max.:20 cNm

• 产品组:HFS 高频探针

• 结构系列:HFS-410

• 子系列:HFS-410 M 短型，旋入式

• 栅格:6,5 mm

• 被测器件/触点:FAKRA

• 安装类型:可旋入

• 被测器件公母性:F 信号线母头/插座

• 浮动安放:否

• 防扭转:是

• 贯通式活塞:是

• 合适的组件接口:MCX 50 Ohm

• 合适的组件公母性:M 信号线公头/插头

• 探针 (KS) 子系列:KS-410 M 旋接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

电气数据

• 频率范围最高:2 GHz

• 阻抗:50 Ohm

信号导体数据

• 信号线针头形状:08 90° 锥形，自洁

• 信号线针头直径:0,8 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:GKS-051-0074

• 信号线工作行程:2 mm

• 工作行程中每个信号线的弹簧力:1 N

• 信号线最大行程:3 mm

• 信号线最大载流能力:3 A

外导体数据

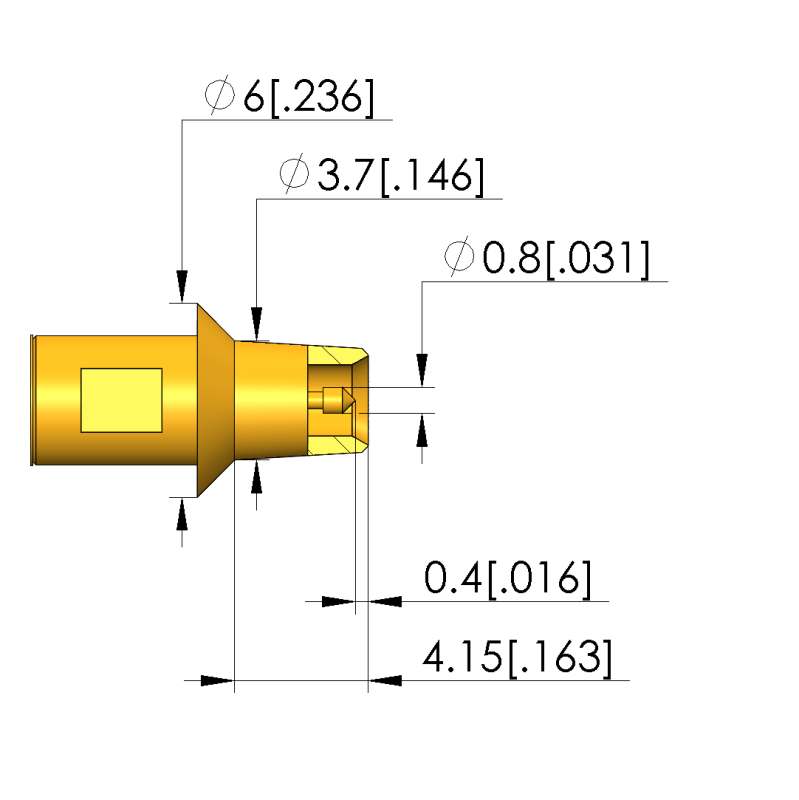

• 外导线针头形状:42 插头连接器内侧定心

• 外导线针头直径:6 mm

• 工作行程中外导线的总弹簧力:4 N

• 外导线工作行程:2 mm

• 外导线最大行程:3 mm

• 外导线可更换:KO-810342600A-ZE3

• 外导线最大载流能力:10 A

机械数据

• 工作行程中的总弹簧力:5 N

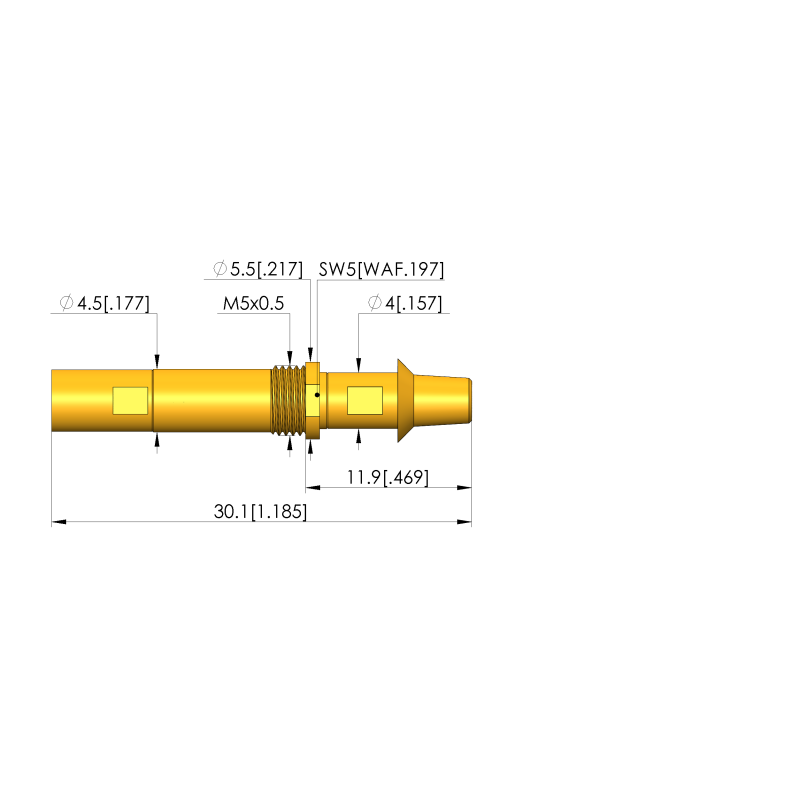

• 总长:30,1 mm

• 针管直径:4,5 mm

• 安装高度，不含针套:11,9 mm

• 探针 (KS) 拧紧力矩:10 – 20 cNm
