一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-440

• 子系列:HFS-440 短型

• 栅格:5,8 mm

• 被测器件/触点:PCB 同轴闭合

• 安装类型:插接式

• 浮动安放:否

• 防扭转:是

• 贯通式活塞:是

• 合适的组件接口:MCX 50 Ohm

• 合适的组件公母性:M 信号线公头/插头

• 探针 (KS) 子系列:KS-410 插接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

信号导体数据

• 信号线针头形状:01 30° 尖端，自洁

• 信号线针头直径:0,51 mm

• 信号线针头形状 材料:2 钢

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:GKS-051-0059

• 信号线工作行程:2 mm

• 工作行程中每个信号线的弹簧力:1 N

• 信号线最大行程:3 mm

• 信号线最大载流能力:2 A

机械数据

• 工作行程中的总弹簧力:5 N

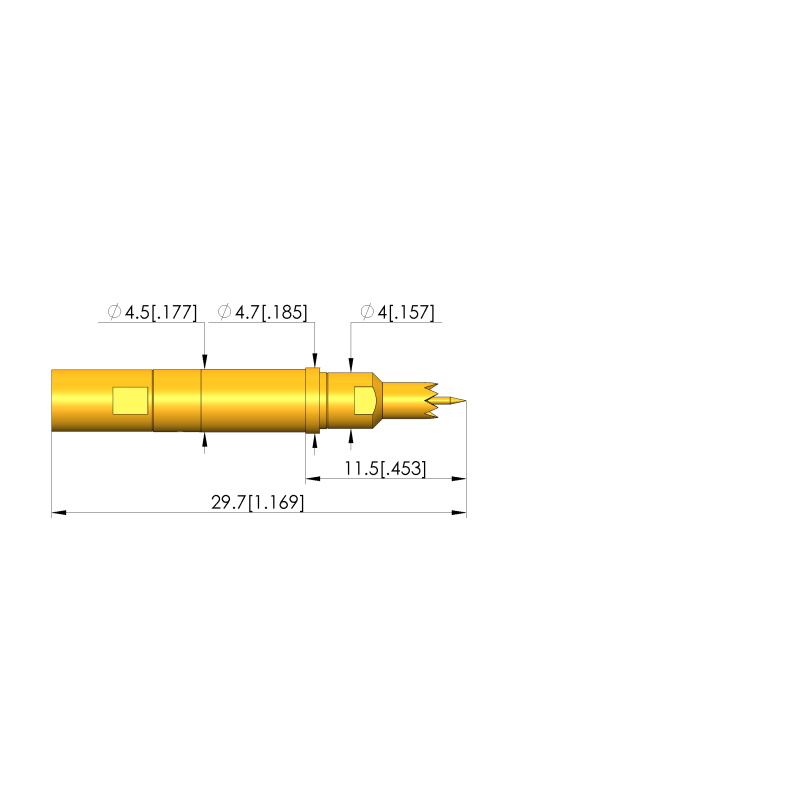

• 总长:29,7 mm

• 针管直径:4,5 mm

• 安装高度，不含针套:11,5 mm

外导体数据

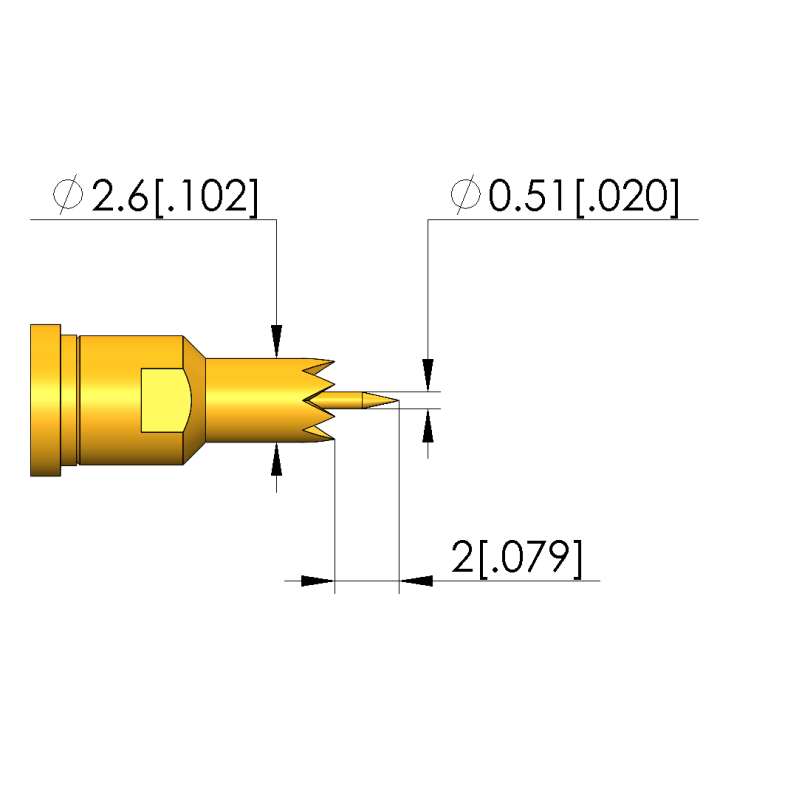

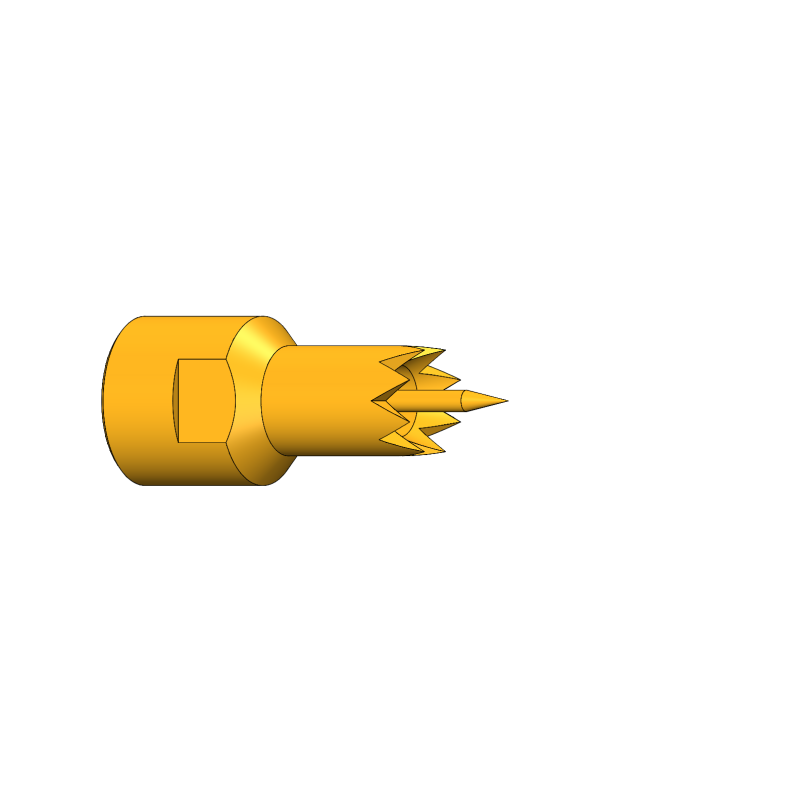

• 外导线针头形状:06 网纹/锯齿状格

• 外导线针头直径:2,6 mm

• 工作行程中外导线的总弹簧力:4 N

• 外导线工作行程:2 mm

• 外导线最大行程:3 mm

• 外导线可更换:KO-810-0156

• 外导线最大载流能力:10 A

电气数据

• 频率范围最高:4 GHz

• 阻抗:50 Ohm
