一般数据

• 产品组:HFS 高频探针

• 结构系列:HFS-409

• 子系列:HFS-409

• 栅格:30 mm

• 被测器件/触点:IEC 60169-2

• 安装类型:可旋入

• 被测器件公母性:F 信号线母头/插座

• 浮动安放:否

• 防扭转:否

• 贯通式活塞:是

• 合适的组件接口:TNC 50 Ohm

• 合适的组件公母性:M 信号线公头/插头

• 接口上的建议扭矩:55 cNm

• 最小温度:-100 °C

• 最大温度:200 °C

• RoHS 符合性:是

外导体数据

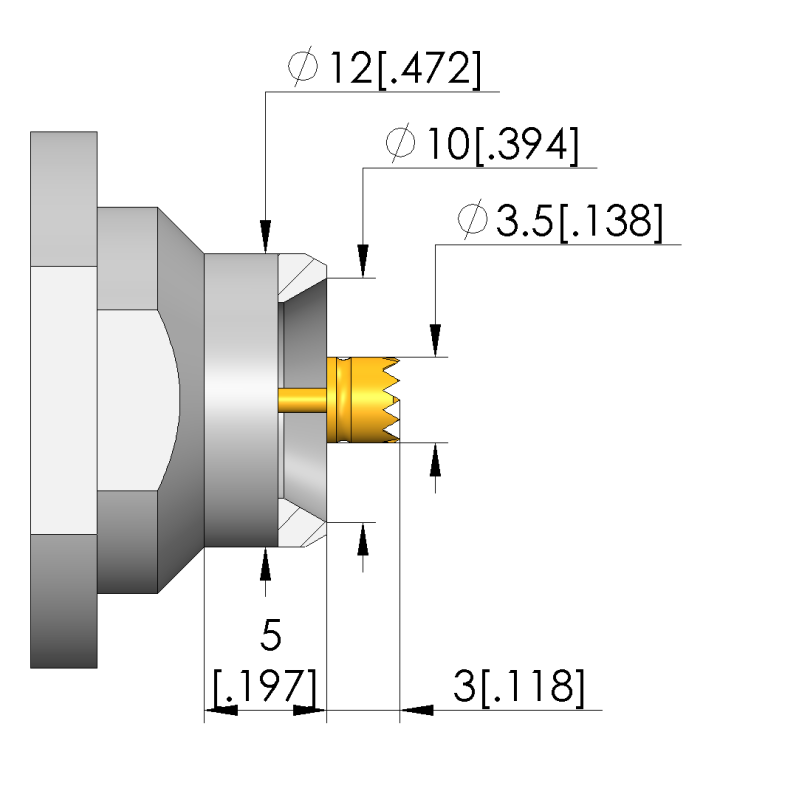

• 外导线针头形状:43 插头连接器外侧定心

• 外导线针头直径:12 mm

• 工作行程中外导线的总弹簧力:6 N

• 外导线工作行程:4 mm

• 外导线最大行程:5 mm

• 外导线可更换:否

• 外导线最大载流能力:10 A

信号导体数据

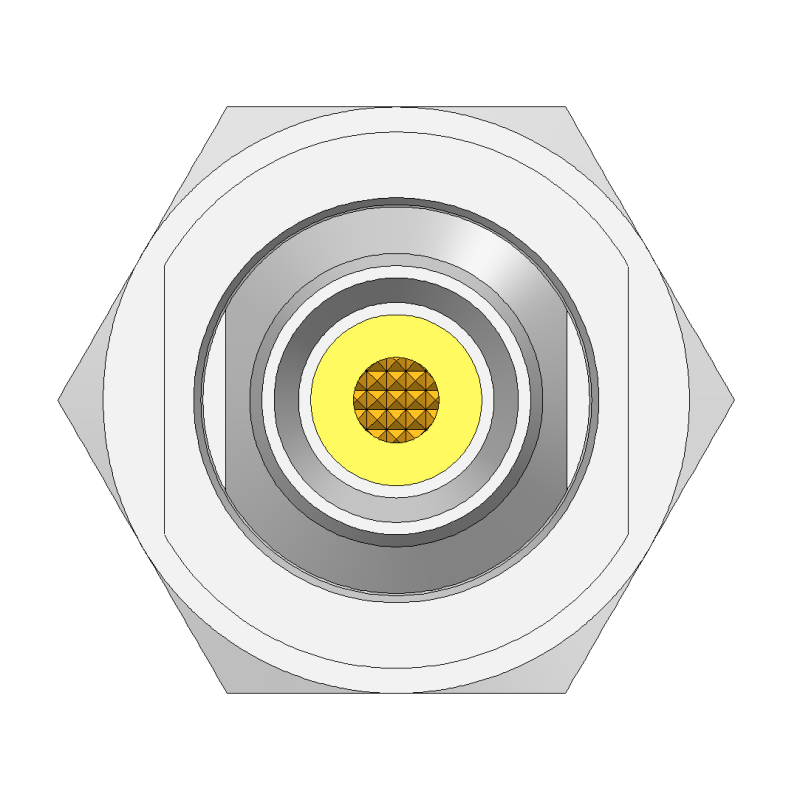

• 信号线针头形状:06 网纹/锯齿状格

• 信号线针头直径:3,5 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:HSS-118-0215

• 信号线工作行程:2,3 mm

• 工作行程中每个信号线的弹簧力:2,3 N

• 信号线最大行程:5,3 mm

• 信号线最大载流能力:20 A

机械数据

• 工作行程中的总弹簧力:8,3 N

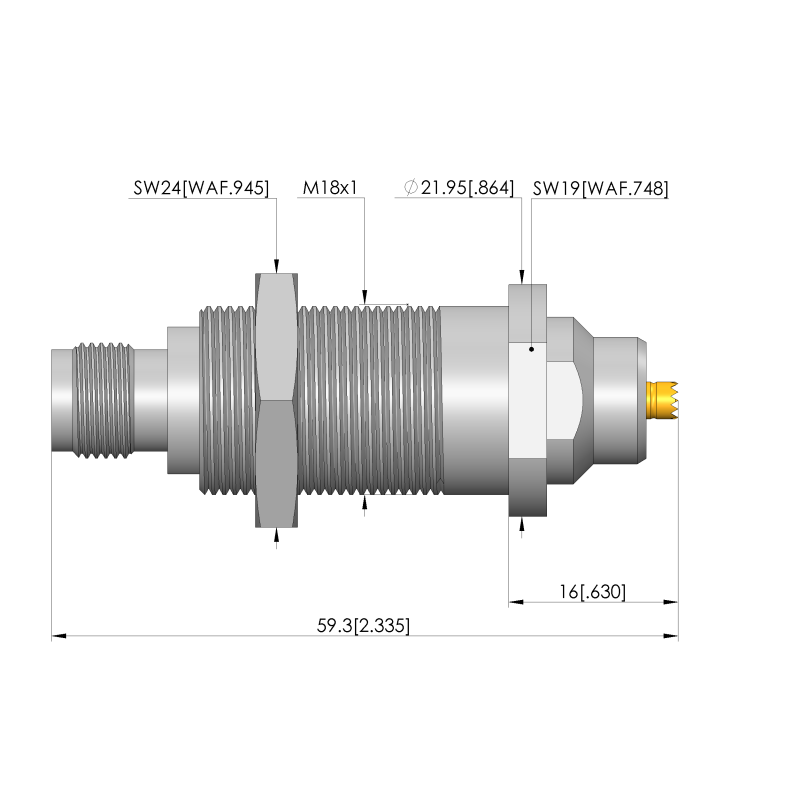

• 总长:59,3 mm

• 针管直径:18 mm

• 安装高度，不含针套:16 mm

电气数据

• 频率范围最高:1,5 GHz

• 阻抗:75 Ohm

• 抗电强度:2,4 kV
