一般数据

• 产品组:DPS 偶极探针

• 结构系列:HFS-110

• 子系列:HFS-110 B 焊接连接

• 栅格:4,5 mm

• 被测器件/触点:PCB 同轴闭合

• 安装类型:插接式

• 浮动安放:否

• 防扭转:否

• 贯通式活塞:否

• 探针 (KS) 子系列:KS-110 旋接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

机械数据

• 工作行程中的总弹簧力:4,5 N

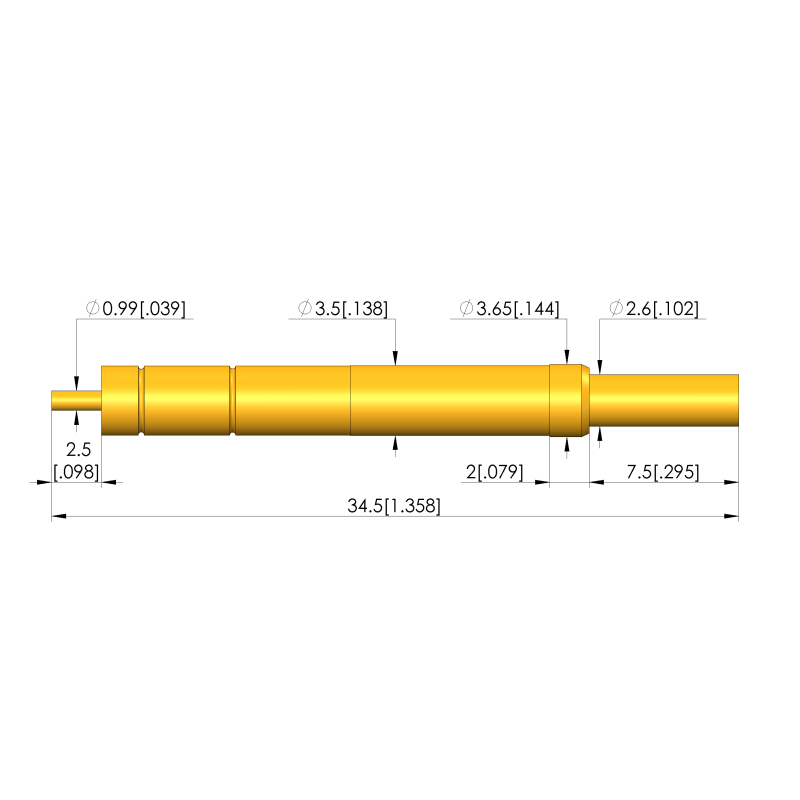

• 总长:34,5 mm

• 针管直径:3,5 mm

• 安装高度，不含针套:9,5 mm

外导体数据

• 外导线针头形状:06 网纹/锯齿状格

• 外导线针头直径:2,6 mm

• 工作行程中外导线的总弹簧力:3 N

• 外导线工作行程:4 mm

• 外导线最大行程:5 mm

• 外导线可更换:否

• 外导线最大载流能力:3 A

电气数据

• 频率范围最高:0,7 GHz

• 阻抗:50 Ohm

• 抗电强度:1,2 kV

信号导体数据

• 信号线针头形状:01 30° 尖端，自洁

• 信号线针头直径:0,5 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:否

• 信号线工作行程:4 mm

• 工作行程中每个信号线的弹簧力:1,5 N

• 信号线最大行程:5 mm

• 信号线最大载流能力:3 A
