一般数据

• 产品组:DPS 偶极探针

• 结构系列:HFS-010

• 子系列:HFS-010 A 插头接口

• 栅格:3 mm

• 被测器件/触点:PCB 同轴闭合

• 安装类型:插接式

• 浮动安放:否

• 防扭转:否

• 贯通式活塞:否

• 合适的组件接口:SE-010 电缆插头组件，用于 HFS-010

• 合适的组件公母性:M 信号线公头/插头

• 探针 (KS) 子系列:KS-010 插接版

• 最小温度:-40 °C

• 最大温度:80 °C

• RoHS 符合性:是

信号导体数据

• 信号线针头形状:51 30° 尖端，自洁，特殊长度

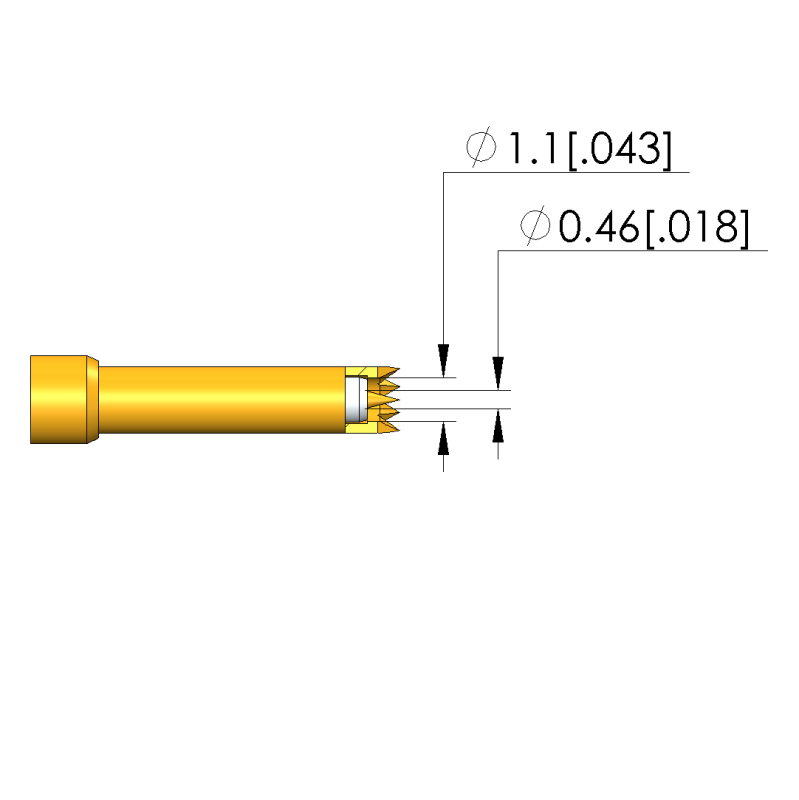

• 信号线针头直径:0,46 mm

• 信号线针头形状 材料:3 铍铜

• 信号线针头形状 表面:A 金

• 信号线数:1

• 信号线，可更换:否

• 信号线工作行程:5,5 mm

• 工作行程中每个信号线的弹簧力:0,8 N

• 信号线最大行程:7 mm

• 信号线最大载流能力:3 A

机械数据

• 工作行程中的总弹簧力:2 N

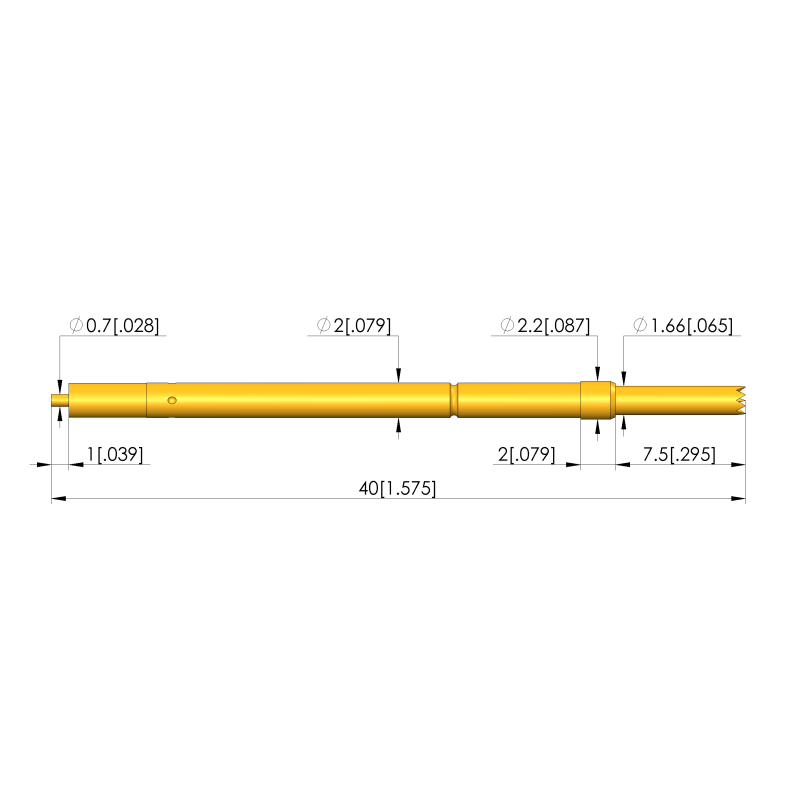

• 总长:40 mm

• 针管直径:2 mm

• 安装高度，不含针套:9,5 mm

电气数据

• 频率范围最高:0,2 GHz

• 阻抗:50 Ohm

• 抗电强度:0,7 kV

外导体数据

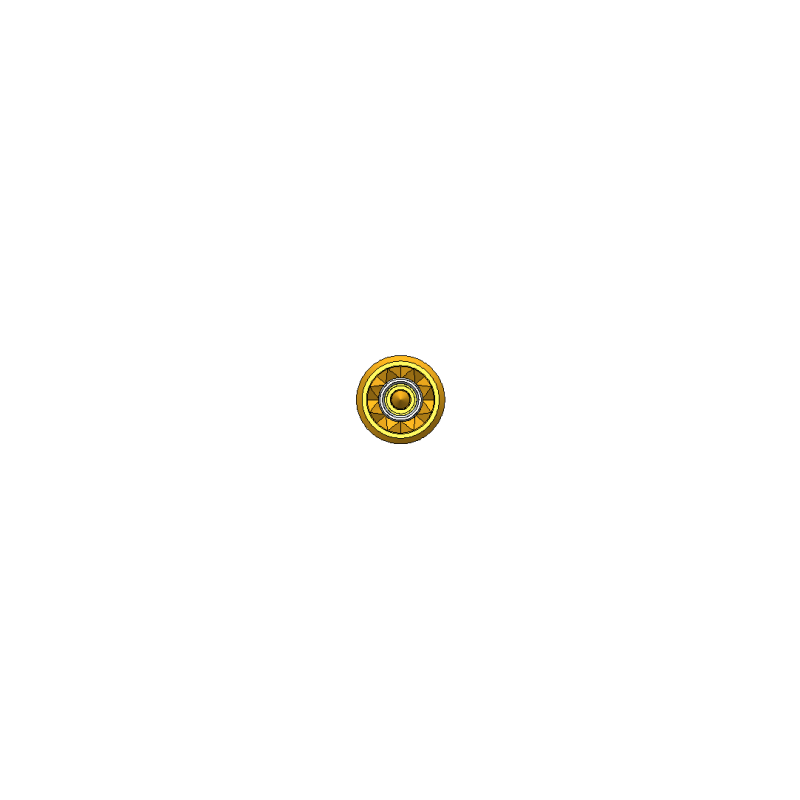

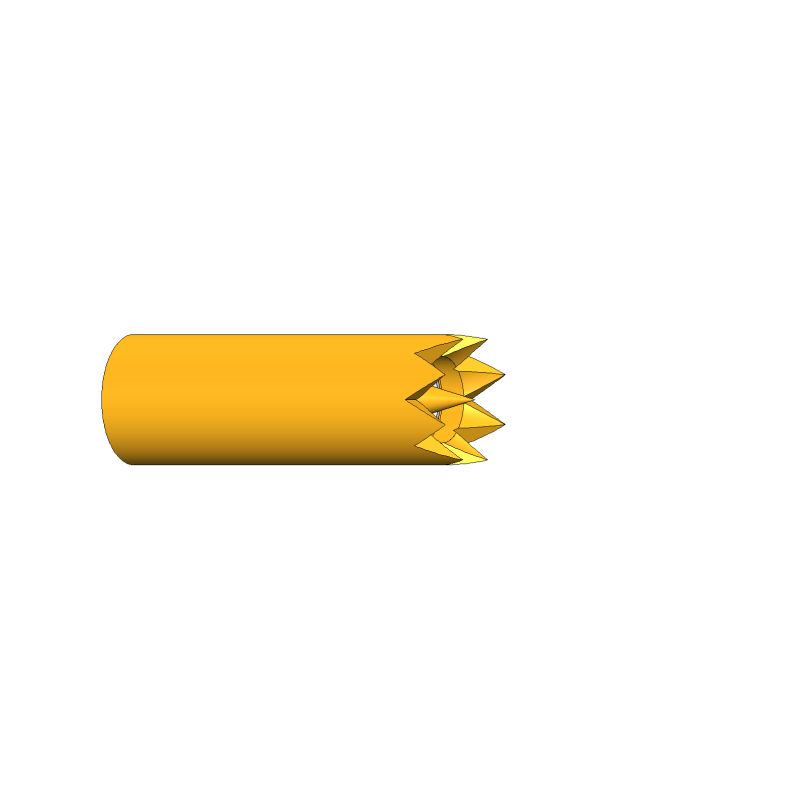

• 外导线针头形状:06 网纹/锯齿状格

• 外导线针头直径:1,66 mm

• 工作行程中外导线的总弹簧力:1,2 N

• 外导线工作行程:5,5 mm

• 外导线最大行程:7 mm

• 外导线可更换:否

• 外导线最大载流能力:3 A
