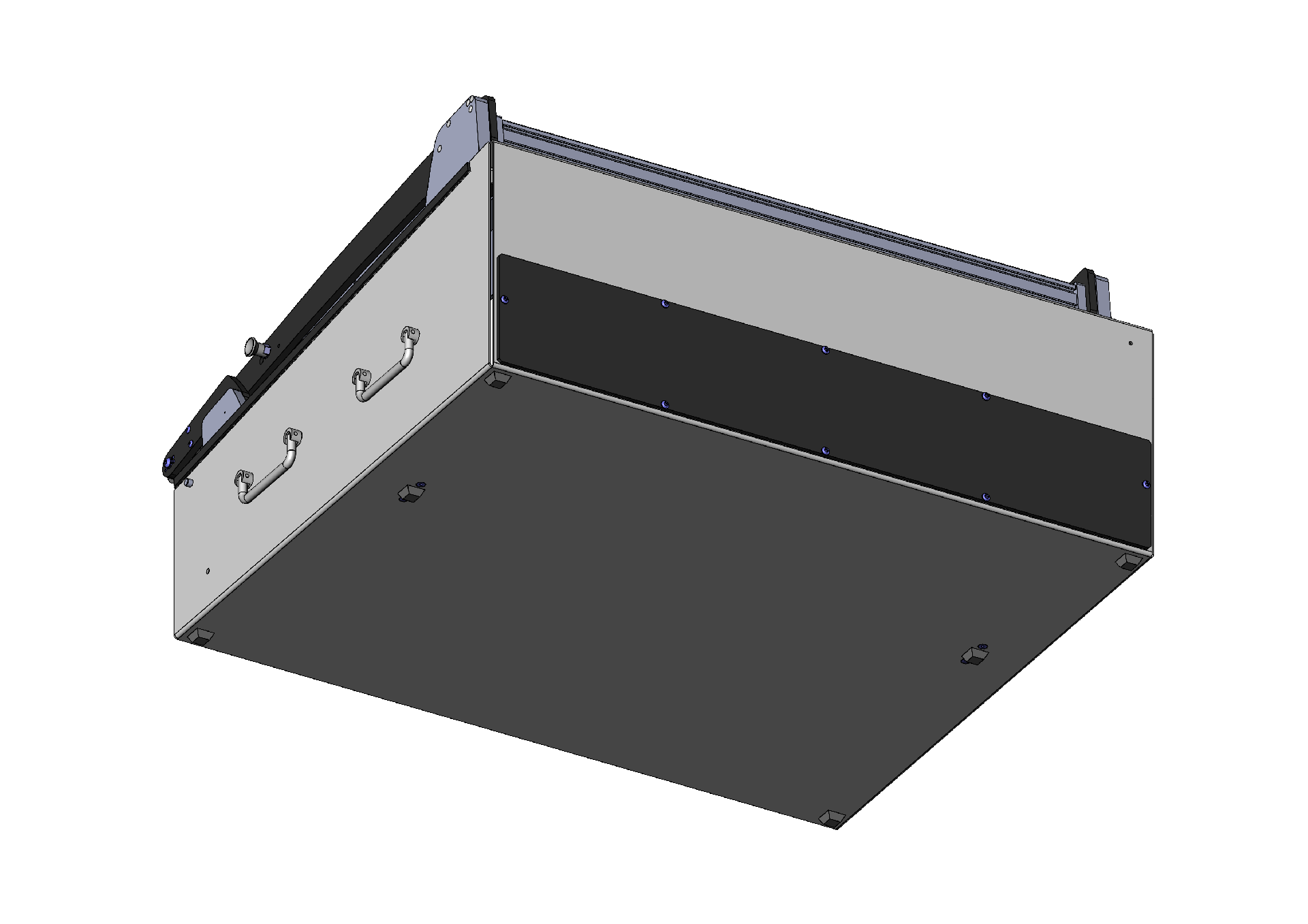

手动测试治具
MA 2115/D/H/S-14
产品特性：
● 带有平行闭合驱动机构的手动测试治具，用于以最高的质量和最小的间隙测试中等数量的印制电路板
● 不带预配置测试系统接口的替换套件式测试治具
● 不带预配置测试系统接口的替换套件式测试治具
| 产品组 : | 手动测试冶具 (MA) |
|---|---|
| 主系列 : | MA xxxx |
| 子系列 : | MA 21xx |
| 结构系列 : | MA 2115 |
| 尺寸 : | xx15 |
| 治具类型 : | 替换套件式测试治具 |
| 触探行程实施 : | 手动 |
| 外壳类型 : | 高操作台外壳 |
| 最大接口信号 : | 1700 |
| 需要接口模块 : | 测试系统侧 |
| 最大内部接口模块 : | 14 |
| 触探装置方向 : | 单侧（下） |
| 最大接触力 : | 2000 N |
| 平行触探行程约 : | 15 mm |
| 测试系统接口 : | 未预配置 |
| 重量 : | 25 kg |
| 最小温度 : | + 10 °C |
| 最大温度 : | + 60 °C |
| 低电压 : | 否 |
| 静电放电 (ESD) 符合性 : | 否 |
| RoHS 符合性 : | RoHS-3;6c |
| 上部探针安装高度 : | 16 mm |
|---|---|
| 下部探针安装高度 : | 10.5 mm |
| 下部 2 级探针安装高度 : | 16 mm |
| 电路板上方净空高度 : | 58 mm |
| Force of gas pressure springs : | 600 N（300 N 左/ 300 N 右） |
| 压紧装置闭合力 : | 120 N |
| 压紧装置开启角度 : | 70 ° |
| 标准规格 : | 是，采用合适的替换套件 |
| 标准有效面积（宽x深） : | 600 x 450 mm |
| 静电放电 (ESD) 规格 : | 否 |
| 高频规格 : | 否 |
| 刚性滚针规格 : | 否 |
| 2 级规格 : | 是，采用合适的附加选项 |
| 2 级有效面积（宽x深） : | 600 x 450 mm |
| 上部附加触探装置 (ZSK) : | 是，采用合适的附加选项 |
| 外部尺寸，开（宽x深x高） : | 830 x 666 x 878 mm |
| 外部尺寸，闭（宽x深x高） : | 830 x 728 x 375 mm |
