在线替换套件
WS TERADYNE/TSH5x
产品 109426-KIT
产品特性：
● 用于 Teradyne TestStation Multi-Site TSH-5x 的在线替换套件
● 精确、过程可靠的触探和理想匹配的导向装置

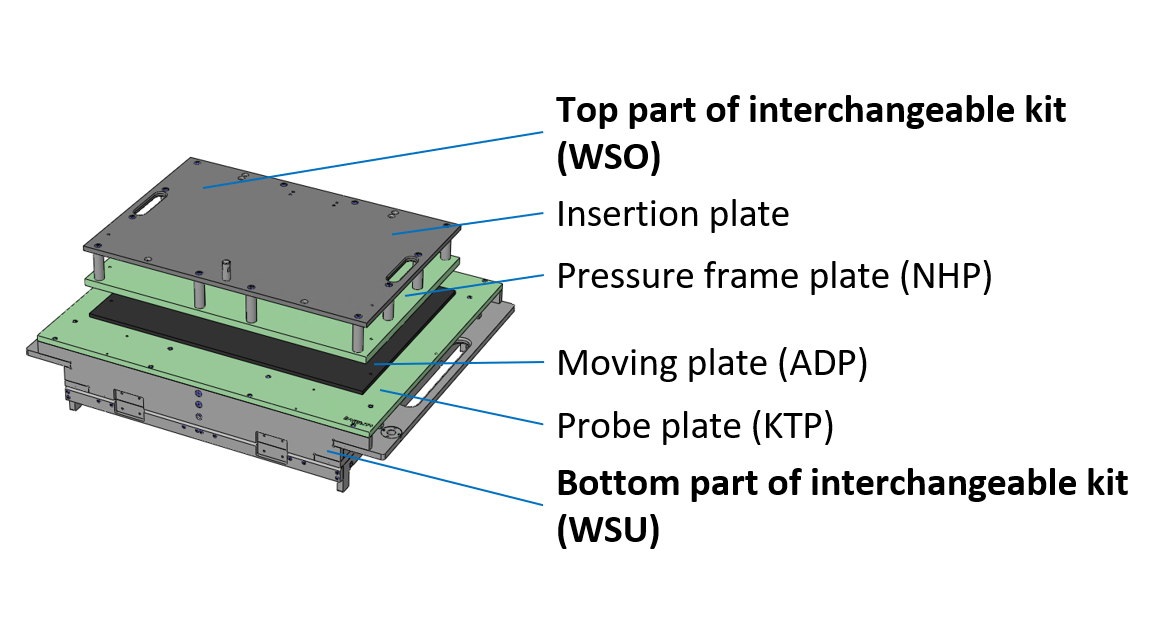

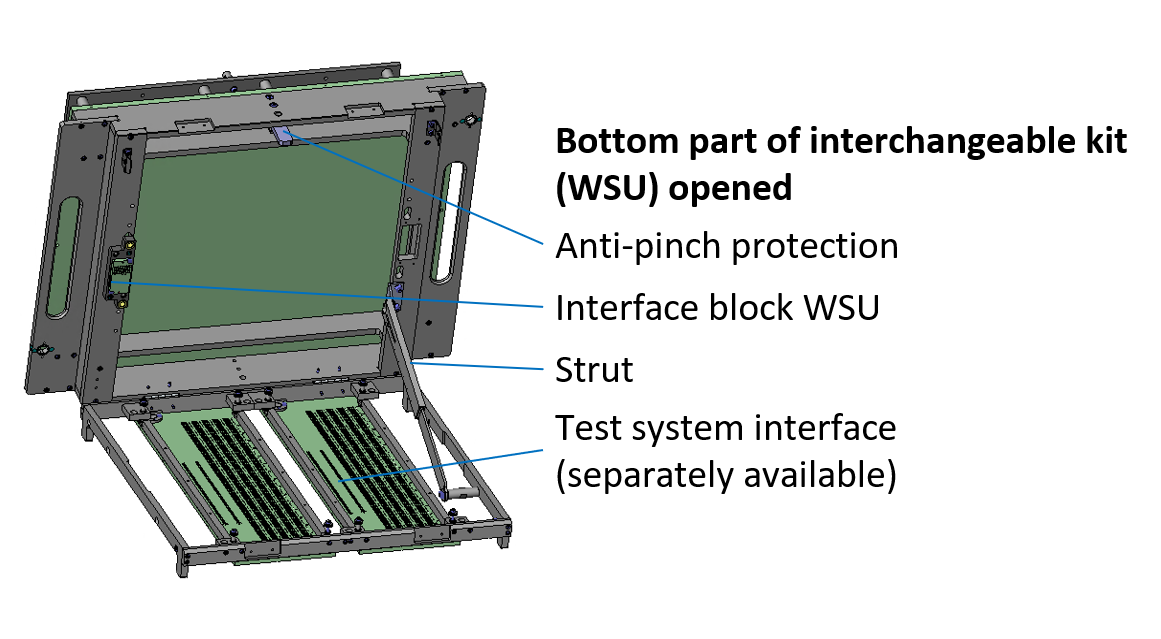

● 模块化设计，分为下部 (WSU) 和上部 (WSO)。
● 坚固、长期稳定的设计，使用寿命出色
● 精确、过程可靠的触探和理想匹配的导向装置
● 模块化设计，分为下部 (WSU) 和上部 (WSO)。
● 坚固、长期稳定的设计，使用寿命出色
下载
- RoHS 符合性确认 (EN|PDF)
- CAD 数据 (INGUN.STEP)
- 产品规格表 (ZH|pdf)
| 产品组 : | 在线替换套件 (WS) |
|---|---|
| 子系列 : | WS Teradyne |
| 结构系列 : | WS Teradyne |
| 规格 : | 无接口 |
| 交付状态 : | 部分安装 |
| 最大接口信号 : | 5120 |
| 需要接口模块 : | 否 |
| 2 级触探装置 : | 是 |
| 双侧触探 : | 是，采用合适的附加选项 |
| 重量 : | 24.28 kg |
| 最小温度 : | + 10 °C |
| 最大温度 : | + 45 °C |
| 低电压 : | 否 |
| RoHS 符合性 : | RoHS-3;6a;6c |
| 压头长度 : | 50 mm |
|---|---|
| 上部探针安装高度 : | 16 mm |
| 下部探针安装高度 : | 16 mm |
| 下部 2 级探针安装高度 : | 21.5 mm |
| 电路板上方净空高度 : | 48 mm |
| 有效面积（宽x深） : | 450 x 340 mm |
| 外部尺寸（宽x深x高） : | 640 x 494 x 242 mm |
| 测试系统 : | TERADYNE Multi-Site TSH-5x |
|---|
